沉降觀測點設置要求

根據《建築物沉降觀測方法》DGJ32/J18-2006和《建築變形測量規範》JGJ8-2007的要求，沉降觀測點應布設在能全麵反映建築物地基變形特征的點位，砌築小陰井加以保護，宜選在下列位置：

    A、建築物的四角、大轉角及沿外牆每10~15m處或每隔2～3根柱基上；

    B、高低層建築物、新舊建築物、縱橫牆等交接處的兩側，不同地質條件、不同荷載分布、不同基礎類型、不同基礎埋深、不同上部結構、建築裂縫、後澆帶、沉降縫和伸縮縫的兩側，人工地基與天然地基接壤處及填挖方分界處；

    C、寬度大於或等於15米，或寬度小於15米但地質條件複雜以及膨脹土地區的建築物的承重內隔（縱）牆設內牆點，以及框架、框剪、框筒、筒中筒結構體係的樓、電梯井和中心筒處；

    D、筏基、箱基的四角和中部位置處；

    E、多層砌體房屋縱牆間距6~10米橫牆對應牆端處；

    F、框架結構建築的每個或部分柱基上或沿縱橫牆軸線上，以及可能產生較大不均勻沉降的相鄰柱基處；

    G、高層建築橫向和縱向兩個方向對應盡端處；

    H、鄰近堆置重物處、受振動有顯著影響的部位及基礎下的暗濱（溝）處；

    I、重型設備基礎和動力設備基礎的四角、基礎形式或埋深改變處以及地質條件變化處兩側；

    J、對於電視塔、煙囪、水塔、油罐、煉油塔、高爐等高聳構築物，應設在沿周邊在與基礎軸線相交的對稱位置上，點數不少於4個。

沉降觀測點設置步驟

    1.確定觀測場地

在確定觀測場地時,首先應考慮觀測點位的長久性和易於觀測兩個因素。如今的高層居民樓大多附帶有地下配套設施區域;商業樓均要求有地下車庫,在這些區域內布點既能完整地提供整個施工過程的沉降數據,又能達到長期觀測的目的,不但受施工影響小(有時需要施工方的密切配合),而且給觀測工作提供了一個良好的工作環境。

    2.沿軸線布點

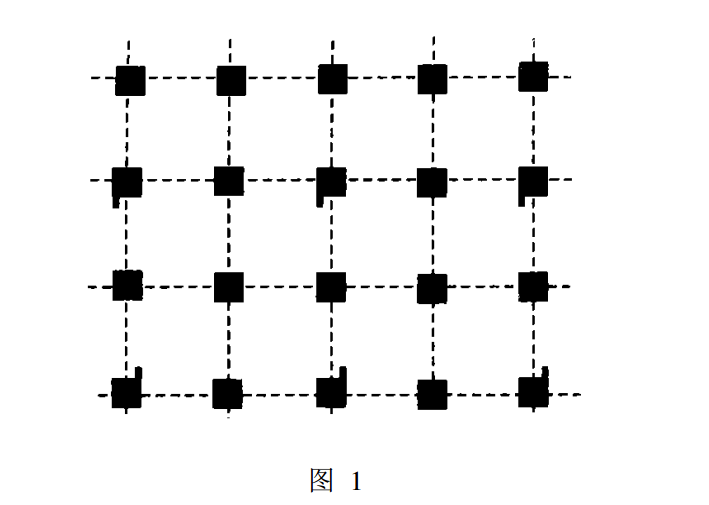

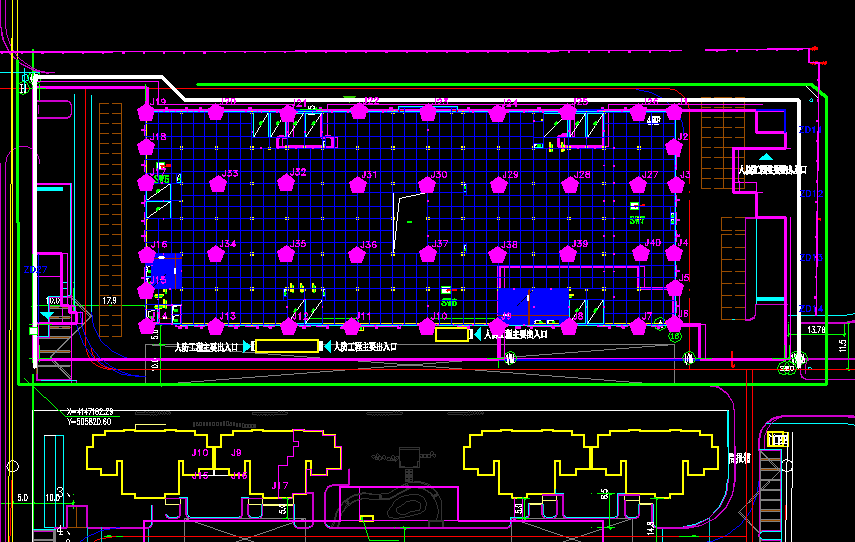

層麵確定以後,沿建築物設計的軸線布點,可隔線布設(見圖1,隔一或隔二,取決於建築物的大小),也可隔行交叉布設(見圖2),有時還需要上下交叉(地上,地下)布設。將點連成線,以線構成網,以網代表麵,才能控製住整幢大樓,又給繪製各點位沉降曲線圖、各軸線的沉降剖麵圖提供了方便。

    3.在受力體上布點

確定點位時,應在線的主要受力體上布點。目前,高層建築物的結構多以框架結構為主,附帶有框剪、框筒等常見的幾種結構形式。這幾種結構的建築物,它們的柱體、剪力牆、筒體均為受力體,都可選擇觀測點,但也要注意以下情況。

    (1)框架結構

在有些框架結構中,局部通過大梁來承載著一些柱體,這些柱體,將力傳給大梁以後,形成了彎矩、剪力和軸力,這些柱體非真正意義的受力體,一般不要布設觀測點。

    (2)框架剪力牆結構

剪力牆分為落地剪力牆和不落地剪力牆。落地剪力牆直接座落在基礎地板上為受力牆體;而不落地剪力牆和基礎底板沒有直接聯係,不是直接傳力和受力體,因此不能布設觀測點。

通過受力體來布設觀測點,較樓板體和基礎板麵要好,這是因為板體有彈力的緣故。基礎板麵因受力體的不同沉降和施工質量等因素,往往會產生局部變形、質地膨脹、裂變等現象,如果將觀測點埋設在這些部位,所產生的誤差對觀測結果的影響是很難發現的,致使觀測數據虛假,從而降低了觀測成果的質量。隻有在受力體上布點,才能準確地提供沉降數據。

    4.布設局部特征點

整體網點選定後,可根據建築物本身的局部特征及設計方的要求來布設局部特征點,通常主要注意以下三點。

    (1)地質條件改變處

對於兩種地質類型的變化處,應增設特征點,用於觀測區分不同地質類型的沉降差異。

    (2)後澆帶

後澆帶是施工過程中為消除差異沉降引起的基礎底板內力的一種方法。對於沉降觀測而言,在後澆帶處布設特征點,可以觀測因後澆帶的存在兩邊的自然沉降和差異。

    (3)基礎形式改變處

不同的基礎形式,存在著不同的沉降結果,在基礎形式改變處加布特征點,可監測兩種基礎形式的沉降差異及局部沉降。

    5.點位在受力體上的方向

點位在圖紙上基本確定以後,應根據建築物的大小或根據觀測點的點數,將其劃分為若幹個觀測閉合環,然後按閉合環確定觀測點在受力體上的埋設方向,以利於觀測的方便和提高觀測速度。

觀測點的布設是沉降觀測工作中一個很重要的環節,觀測點布設的優劣直接影響到觀測數據能否反映出建築物的整體沉降趨勢和局部及局部間的沉降特點。因此,在沉降觀測工作中,數據獲取的精度固然重要,但觀測點的布設也應引起大家的重視。
