地質雷達技術應用於隧道檢測工程,特別是在判斷襯砌厚度方麵具有一定的科學性和準確性, 並且具有快速、高效、無損等優點。

地質雷達法可檢測混凝土襯砌厚度的變化，襯砌內部鋼拱架和鋼筋的分布。可以用在地質勘察，管線探測，混凝土檢測，路麵公路檢測等等。

小編以一實例詳細介紹地質雷達檢測法。

【案例】

某建設項目隧道施工監控量測項目涉及四座隧道。四座隧道均（jun1）屬侵蝕剝蝕低山丘陵區,隧道穿越低山丘陵 區, 地形起伏較大。隧道東線出口段K79+816~K82+8163000m隧道穿越地段圍岩類別變化頻繁，地質結構複雜、通風排煙困難、岩爆頻繁。

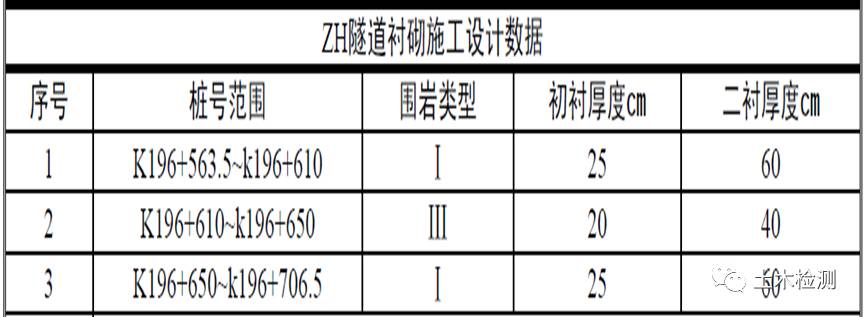

為保證工程質量, 采用探地雷達方法對隧道襯砌厚度進行檢測。

1

檢測目的

由於隧道施工本身的特點，隧道的初襯和岩石層之間、初襯和二襯之間，如果施工控製不當，容易出現襯砌厚度不均勻，因此其主要目的是檢查初襯和二襯的襯砌厚度是否符合設計要求。

2

檢測依據

1)鐵路隧道工程質量檢驗評定標準，TB10417－98；

2)鐵路混凝土與砌體工程施工及驗收規範，TB10210－97；

3)混凝土結構工程質量驗收規範，GB50204－2002。

3

儀器設備

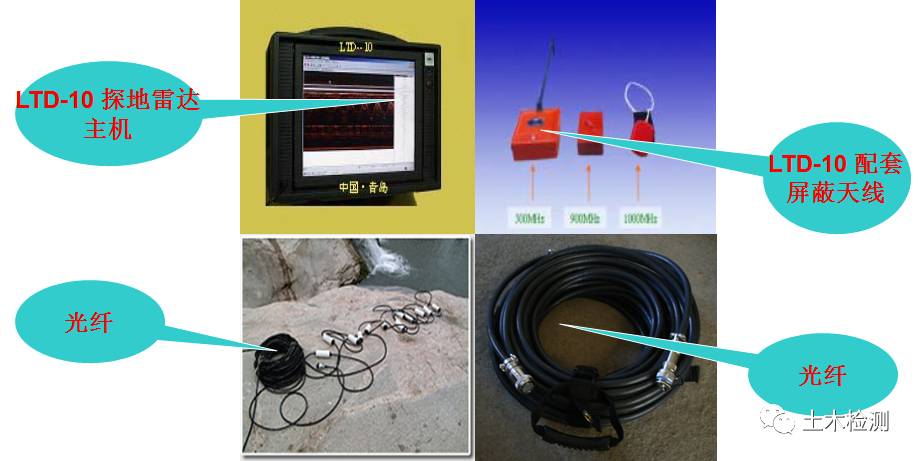

探地雷達由一體化主機、天線及相關配件組成。

4

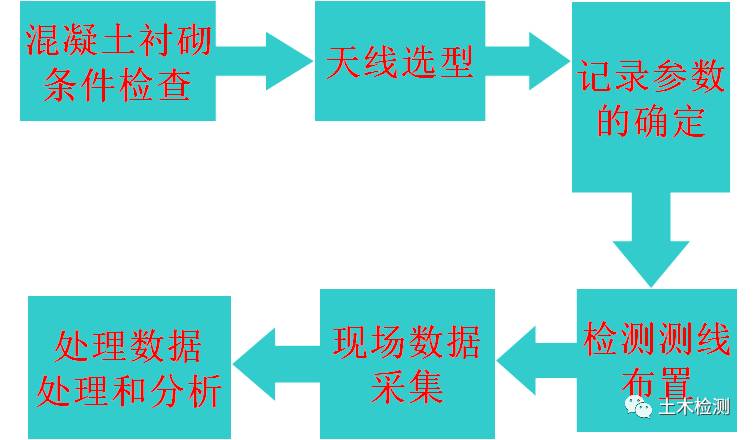

檢測流程

01混凝土襯砌條件檢查

檢查支護變形是否會造成襯砌混凝土厚度不足。在襯砌混凝土澆注之前，應對隧道實際輪廓進行檢測。有侵入襯砌斷麵的，應在澆注前進行處理，以保證襯砌混凝土厚度。

02天線選型

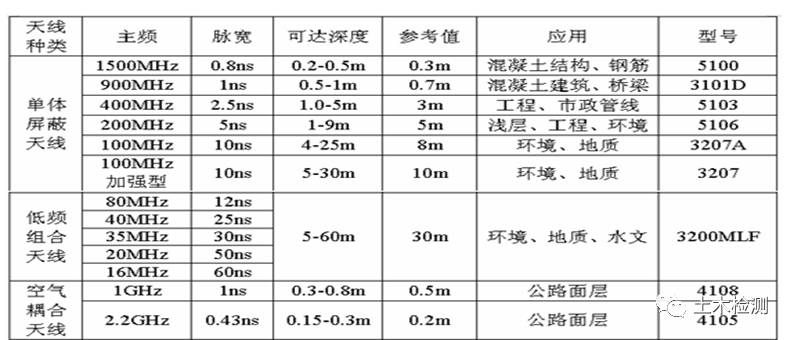

下圖為地質雷達天線參數

針對本次隧道襯砌檢測的具體情況，主要從分辨率、穿透力和穩定性三個方麵綜合衡量，我們選擇了500MHz 。500MHz天線分辨率較高，能夠發現二襯間存在的缺陷，確定二襯厚度。

03記錄參數的確定

在選定測量天線後，進行了記錄參數選取試驗。根據現場調試分析結果，確定主要參數如下：

a)車輛行駛速度控製在5km/h 左右；

b)每道（即每個地麵采樣點）包括512 個時間采樣點；

c)500M 天線的時間窗（記錄長度）為50ns；

d)采用9 點分段增益，由淺至深線性增益；

e)采用連續檢測方式，每隔5米打一個標記，每50 米打雙標。

注：在實際測量中，車速要盡量勻速，樁號設置一定要清晰、準確。

04檢測測線布置

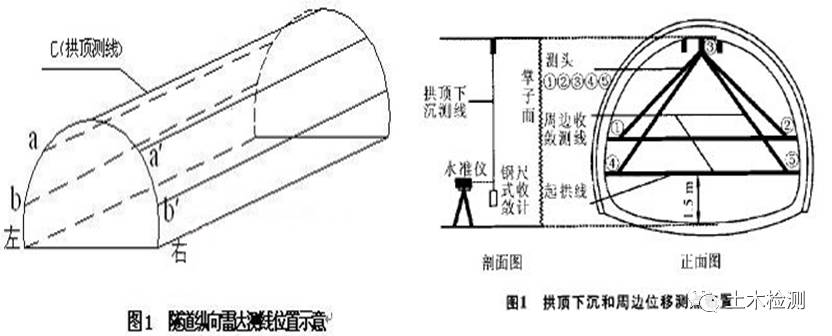

n每條隧道沿隧道圓周均勻布置5條測線（如圖）

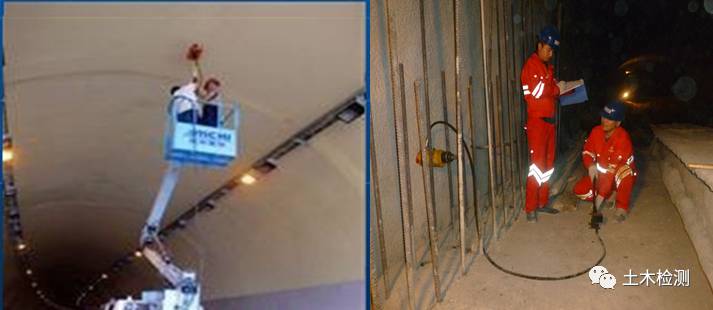

05現場數據采集

根據實驗情況，選好工作參數後，進行連續觀測，每1m作一雷達識別標記，依次完成5條測線的數據采集工作。

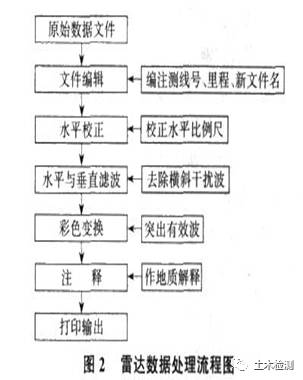

06處理數據處理和分析

地質雷達數據處理的目的是壓製隨機和規則幹擾，以最大可能的分辨率在雷達圖像剖麵上顯示反波，並提取反射波的各種有關信息。

注意：由於探測精度與所取的波速有關,因此需要在現場測取足夠點數的雷達波來測取波速,可將襯砌厚度誤差限定在2 cm ~ 4 cm範圍內。

5

工程施工質量評價

經過對雷達剖麵顯示異常（包括幅度和相位的變化）的細致分析，對檢測隧道的襯砌施工質量得到如下結論：

(1)二襯的襯砌厚度基本能達到設計要求；

(2)初襯與岩石麵之間未發現大的缺陷。

6

注意事項

地質雷達法在隧道襯砌工程質量檢測中，首先要根據實際情況選好工作參數、設備、布設測線，其次要選取合理的處理模塊，做好幹擾波去除，即可獲得滿意的檢測效果。

在做初襯檢測時,由於隧道表麵凸凹不平,地麵也不平整,給雷達檢測造成很大困難,此時要注意觀察天線是否離開隧道表麵,或突然移動到另外的地方,並在天線工作不正常處打標記樣就不會產生誤判。
