規範引用：JTG E60-2008 公路路基路麵現場測試規程 第5章 壓實度 T 0921-2008 挖坑灌砂法測定壓實度試驗方法

本方法適用範圍

本方法適用於現場測定基層（或底基層）、砂石路麵及路基土的各種材料壓實層的密度和壓實度檢測。但不適用於填石路堤等有大孔洞或大孔隙的材料壓實層的壓實度檢測。

灌砂筒的選擇（用挖坑灌砂法測定密度和壓實度時，應符合下列規定）：

1、當集料的最大粒徑小於2mm，測定層的厚度不超過150mm時，宜采用Φ100mm的小型灌砂筒測試；

2、當集料的最大粒徑等於或大於2mm，但不大於31.5mm，測定層的厚度不超過200mm時，應用Φ150mm的大型灌砂筒測試。

設備儀器

常用的設備有：灌砂筒（大小兩種）、金屬標定罐、基板、玻璃板、試樣盤、天平或台秤、含水率測定器具（如鋁盒、烘箱等）、量砂、盛砂的容器、其他。

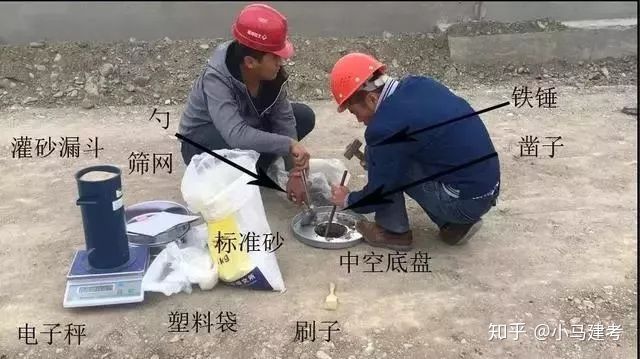

灌砂法測壓實度設備

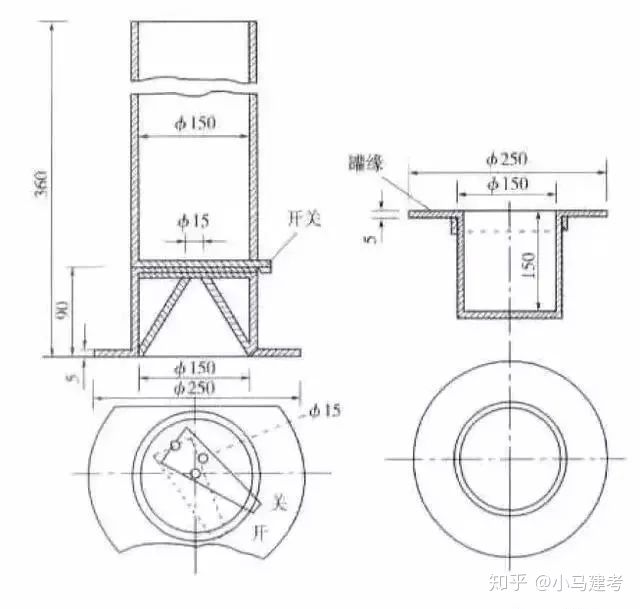

灌砂筒和標定罐

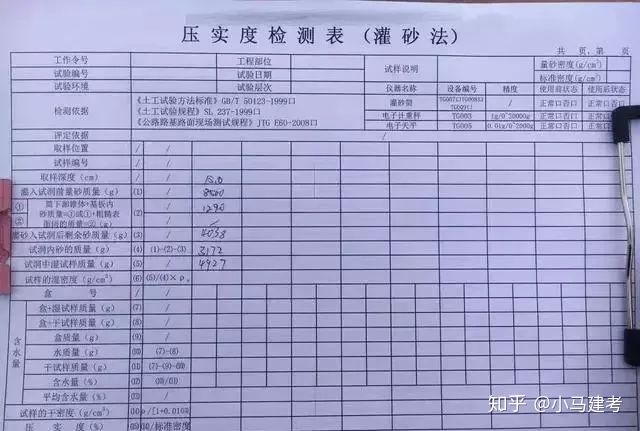

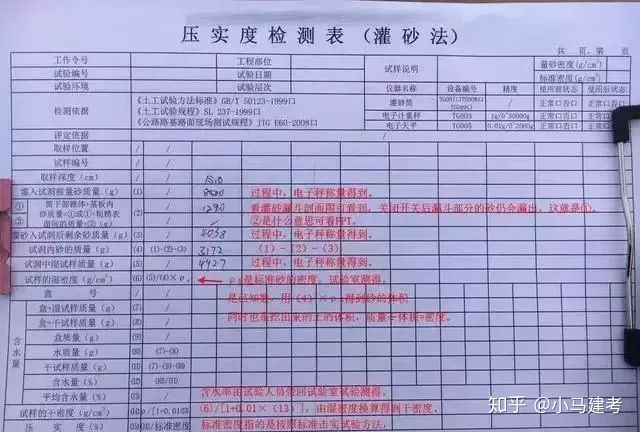

壓實度檢測表（灌砂法）

方法與步驟

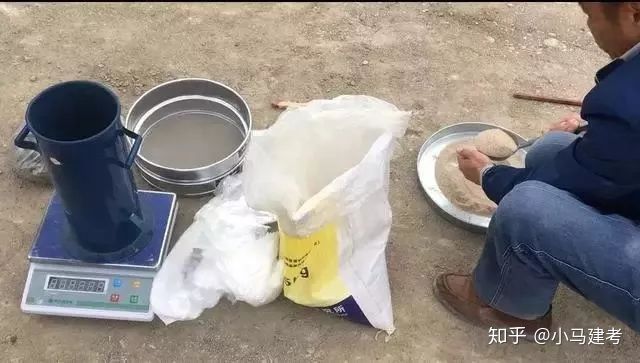

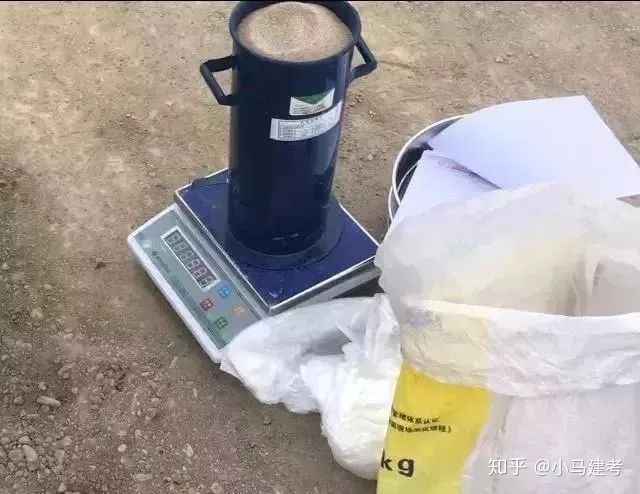

1、在灌砂筒筒口高度上，向灌砂筒內裝砂至距筒頂的距離15mm左右為止。稱取裝入筒內砂的質量m1，準確至1g。以後每次標定及試驗都應該維持裝砂高度與質量不變。

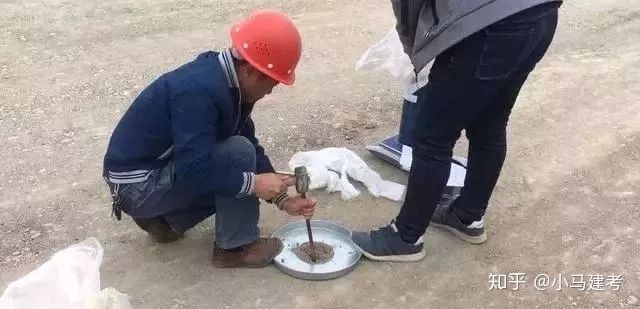

2、隨機選定試驗區域，將空心底盤平穩放置，用腳固定住。用錘和鑿子將底盤孔中的土鑿掉。並把鑿掉的土樣轉入塑料袋，注意不要使鑿出的土樣丟失，且使土樣的水分盡量少蒸發。

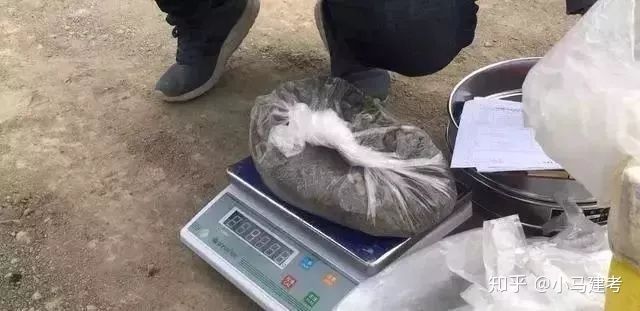

3、用刷子清掃洞邊及洞內的土，將洞內全部鑿鬆的土取出。試洞深度一般是15cm。並稱量鑿出的土樣重量，精確到1g。

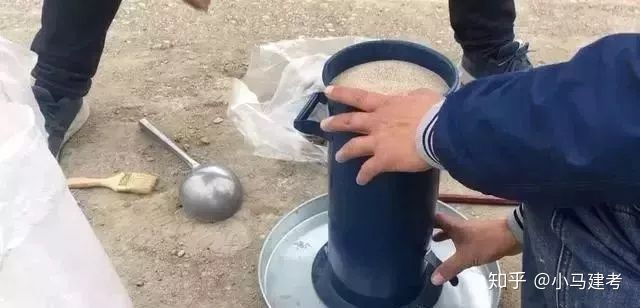

4、將開關打開，使灌砂筒筒底的流砂孔、圓錐形漏鬥上端開口圓孔及開關鐵板中心的圓孔上下對準重疊在一起，讓砂自由流出，並使流出砂的體積與工地所挖試坑內的體積相當（或等於標定罐的容積，然後關上開關）；

5、不晃動儲砂筒的砂，輕輕地將灌砂筒移至玻璃板上，將開關打開，讓砂流出，直到筒內砂不再下流時，將開關關上，並細心的取走灌砂筒。

6、收集並稱量留在玻璃板上的砂或稱量筒內的砂，準確至1g。玻璃板上的砂就是填滿筒下部圓錐體的砂（m2）。

（此處直接稱量灌砂筒及集中存砂，效果一樣）

7、重複上述測量三次，取其平均值

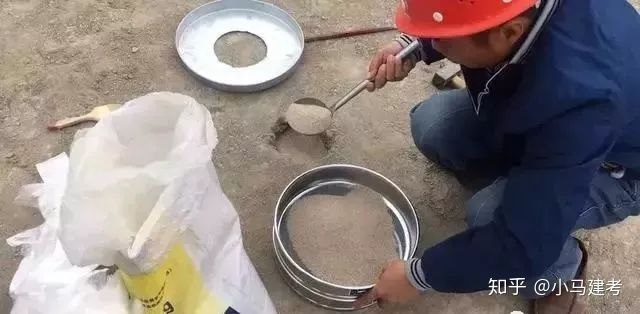

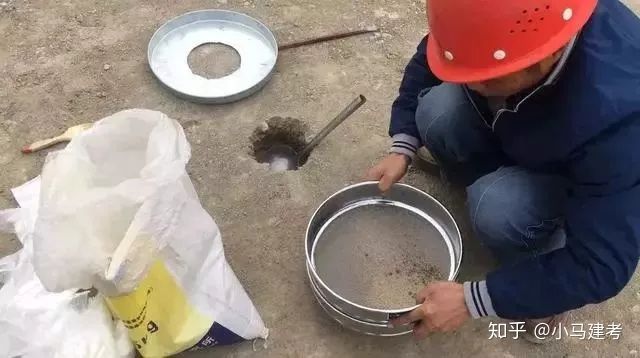

8、將標準砂經過篩網就泥土篩除後回收到袋內，以便下次使用。

9、計算
