隧道地震預報在掌子麵附近的排布方法有多種，可分為二維2D（測線）觀測係統和三維3D（麵積）觀測係統。

1）2D觀測係統是震源與接收器沿測線排列。常見的2D觀測係統有：將炮點與接收器均設置在側牆的排布方式（見圖1、2），簡稱TSP（Tunnel Seismic Prediction）；將炮點設置在掌子麵多個接收器在側牆上的排布方式，簡稱VSP（Vertical Seismic Profiling）；在隧道的2個側壁分別布設震源和檢波器，按其相對位置固定激發點（或接收點）和激發與接收相交錯的排布方式，簡稱HSP（Horizontal Sound wave Profiling）；把激發點和接收器按一定排列布置在隧道掌子麵的排布方式，稱為垂直地震波排布（極小極距偏移法）。2D觀測係統通常主要預報較為簡單的二維地質構造，如斷層破碎帶、岩性界麵等。

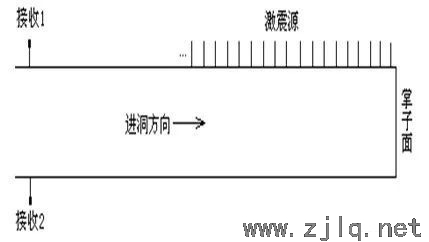

圖1 TSP現場排布

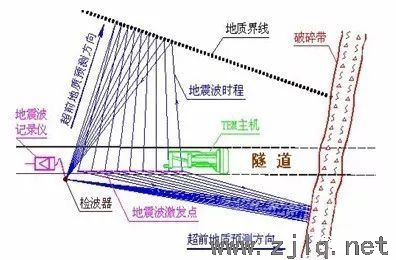

圖2 TSP測量原理

2）3D觀測係統是將震源點與接收器按空間排布，構成空間位置或角度偏移，3D觀測係統有：TRT(True Reflection Tomography)（特定震源點與接收器的空間排布，采用距離偏移法）、USP（Underground Seismic Prediction）（震源點與接收器空間排布，見圖3，采用角度偏移法，每個接收器有64個分量）。隻有三維的

觀測係統才能進行諸如形狀體的地質災害探測，如岩溶、陷落柱、采空區

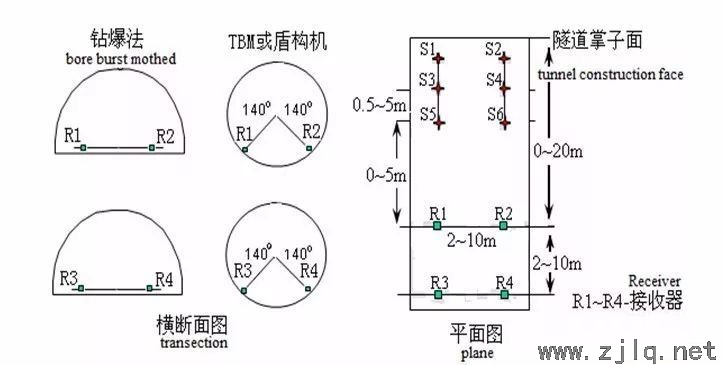

圖3 USP的3D觀測係統常用排列

目前的隧道地震預報采用的主要方法為反射波法，對地震記錄識別和追蹤的對比原則主要是位置對比（距離偏移）法。由於不同的排布方法各有其優缺點，因此大部分儀器都有其自身的現場排布方法，不同的儀器是結合某個具體的排布設計相應地解釋處理軟件。如TSP202、203有其自身固定的排布方法，其他的相關儀器也類同，也有個別儀器在設計時同時考慮了適用幾種排列。

隧道電性預報方法主要有：GPR地質雷達法、BEAM激發極化法、TEMT瞬變電磁法等。地質雷達法屬廣普電磁法，應用較廣泛；BEAM法在國外應用較多，國內案例較少；瞬變電磁法在國內的研究與應用都較多。
