本文作者從事鋼結構工程檢測十餘年，經曆大大小小項目不下上百個，積累了一些相關檢測的經驗，在此，作者將鋼結構檢測的小經驗在此分享出來，供同行一起學習交流。
01H市體育場雨棚，焊接球鋼網架結構
H市體育場雨棚，焊接球鋼網架結構，部分焊接球規格為D200*6。
焊接球加工完成，外觀光滑圓整，外形尺寸合格，鋼材合格證，原材見證取樣報告，焊接球探傷報告齊全，拉到現場就趕緊加緊拚裝焊接了。
做到一半突然想起，喲，我這網架大跨度呢，超過40米了，得趕緊弄個節點承載力的檢測報告。
這一弄不要緊，節點承載力不合格了。上下一通徹查，原來D200*6的焊接球咋變成了D200*4.8~5.2了呢，厚度不夠，自然承載力就不夠啦。
原來加工廠看到訂單上是6mm的球，居然就直接訂購了6mm的鋼材。
焊接球的半圓加工過程中需要將鋼板燒紅，然後再壓人模具中形成半圓，在壓製的時候因為鋼材的延伸，會將部分地方的厚度拉薄；且在半圓根部部分，由於收縮的效益，會部分表麵形成溝壑，加工廠又對這些溝壑進行了打磨處理。
這6mm的鋼板原材，按國家標準本來就是負偏差的，壓製成型的時候減薄了一部分，打磨的時候又減薄了一點，燒紅冷卻後形成了氧化層，除鏽的時候厚度又減少一點，這就造成了本來應該6mm的，現在隻有大約5mm了。
02H市的高鐵站鋼結構雨棚，螺栓球結構
H市的高鐵站鋼結構雨棚，螺栓球結構。
某天項目經理打電話給我，讓我去幫忙做一下磁粉檢測，這一做傻眼了，幾乎90%的螺栓球都有表麵裂紋。
D250以上的大個支座球，幾乎沒有裂紋；D100~180的中個螺栓球，幾乎個個都有裂紋，裂紋深度在10mm左右；D100以下的小個螺栓球，裂紋深度不超過5mm。
項目經理也慌了，趕緊指示把這批螺栓球退回去，拉著我一起去生產廠家查找原因。
到了號稱網架之鄉的X市，去生產車間轉了一圈，看了一下整套的螺栓球生產工藝流程，馬上找到原因了。

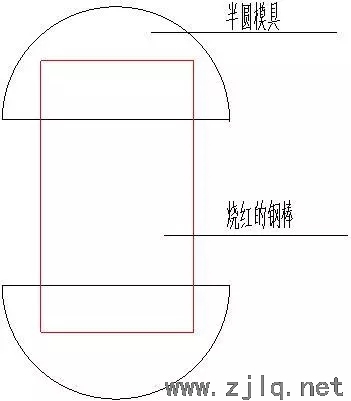

原來螺栓球都是采用圓鋼棒或者方鋼棒下料，燒紅後放到衝床上，衝床安裝上下均為半圓的模具，然後不停的翻轉鍛打成球，然後再拉去車加工鑽孔的。
在鍛打的過程中，方鋼棒的八個角會首先折疊變形，然後在模具和壓力機的鍛打變形下，最終形成球形。
由於壓力和溫度不夠，這八個角不能整體融入球內，最終形成了折疊，在磁粉檢測下，呈現了裂紋的磁痕。
使用方鋼棒鍛製的球體，折疊較深且磁痕較多；使用圓鋼棒鍛製的球體，折疊較淺且磁痕較少。使用的壓力機噸位大，折疊較少；使用衝床鍛打的，折疊較多。

03  S市的某xx財富中心大樓
S市的某xx財富中心大樓，55層，265米，核心筒加外框混凝土勁性柱結構。
勁性柱為H型鋼柱，材質為Q345B，外包混凝土，翼緣板厚度為35mm。
某一節鋼柱在焊接完成後進行超聲波檢測，在深度17~18mm位置，有一個波高約10%~20%的缺陷波出現，由於當量未超標，開始時尚未在意，整條焊縫檢測下來，居然整條都有此種現象，對全部鋼柱進行檢測，16個鋼柱有10個鋼柱出現這種現象。
要求返修後，還是有這種現象的發生。
開始對鋼板原材進行核查，采用直探頭對鋼板進行探傷，居然也發現此種現象，且在全板均（jun1）布，深度均為17mm左右。

於是對鋼材進行取樣送檢，結果力學性能、化學元素分析、端麵腐蝕均為合格。

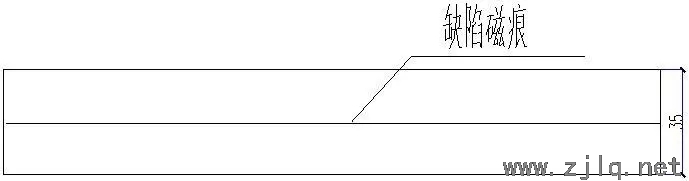

使用磁粉對端麵進行檢測，終於發現在鋼板中心位置有一條顯示磁痕，細長且平直，與鋼板上下麵平行，不像是裂紋的顯示形態。

 後來請教相關專家，此種現象屬於鋼板中的偏析現象，由於力學性能均按軋製方向取樣，所以原材複試檢測指標全部合格，板材探傷按GB/T2970標準波幅未達到相關高度，亦不能判廢。
Q345B係列的鋼材也不同於高建鋼係統，不需要整張探傷才能出廠，對厚度方向的性能指標也不做要求。
但此種現象嚴重影響鋼板厚度方向力學性能，考慮到勁性柱與框梁相連，將承受整棟大樓的橫向載荷，於是便對這批鋼柱進行了更換處理，那批鋼材加工廠也沒有浪費，切割成隻承受拉力的內隔板使用到其他工程上去了。
04鋼結構焊接工程中使用的鋼墊板
鋼結構焊接工程中很多地方需要使用鋼墊板，我們可以使用目測的方法來大致推斷一下焊縫是否根部未熔透。

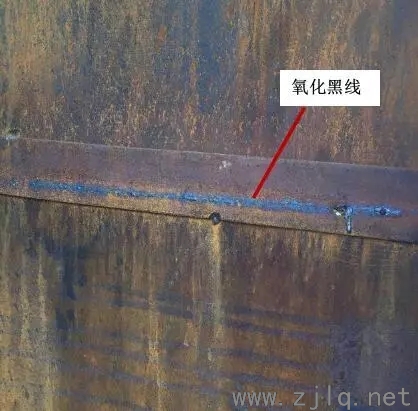

如果焊接接頭預留的間隙合理，鋼墊板安裝平齊到位，由於焊接熔池的高溫效應，鋼墊板高溫氧化，將使鋼墊板的背部產生一條明顯的黑色長線，如長線有中斷，則代表該處有可能根部未融合，若鋼墊板無黑線，則有可能整條焊縫都根部未熔合。

對於鋼管柱，由於鋼墊板位於鋼柱內部，焊接完成後無法看見，我們可以通過檢查焊縫寬度來推斷。
由於現場焊接坡口一般均為45度，在考慮焊縫熔合線的情況下，則焊縫寬度最少應為鋼板厚度+預留間隙。
如鋼板厚度為35mm，則焊縫寬度最少應為35+（2~5）。
如果焊縫寬度小於或等於板厚，則說明坡口預留間隙不足，容易造成根部未融合，這個時候我們應該重點對這些區域進行檢測。

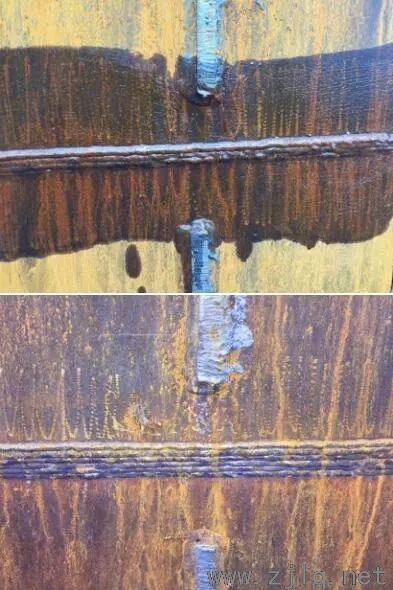

如下圖示4所示，均為40mm厚的鋼板，上圖所示蓋麵焊縫為4道，下圖為6道，經超聲波檢測，上圖所示焊縫為根部未熔合缺陷。

本文作者|康達
（湖南建院建設工程檢測有限責任公司）
