1、編製依據

《公路工程質量檢驗評定標準》（JTG F80/1-2017）。

2、檢測內容

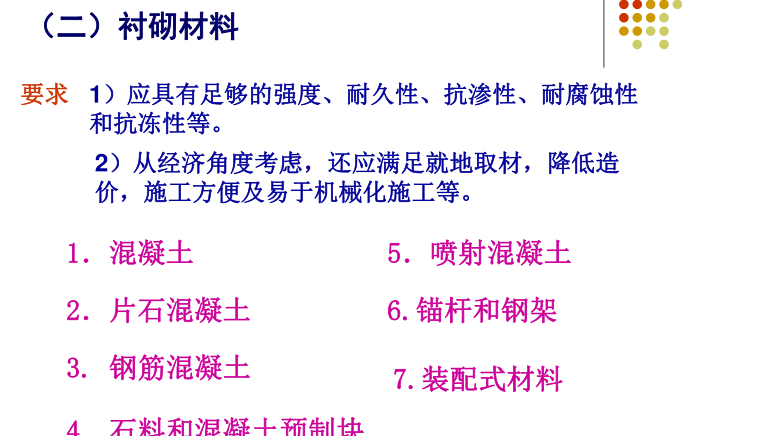

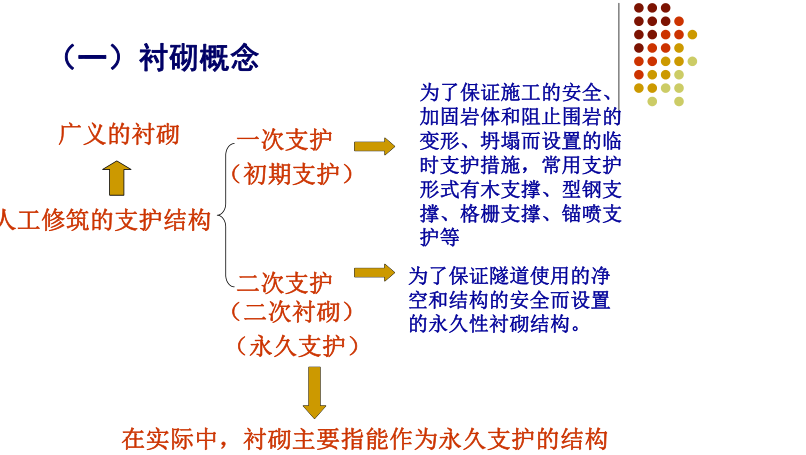

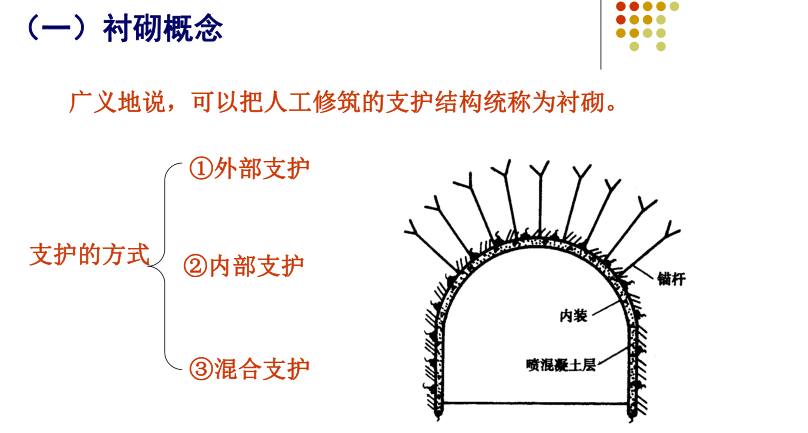

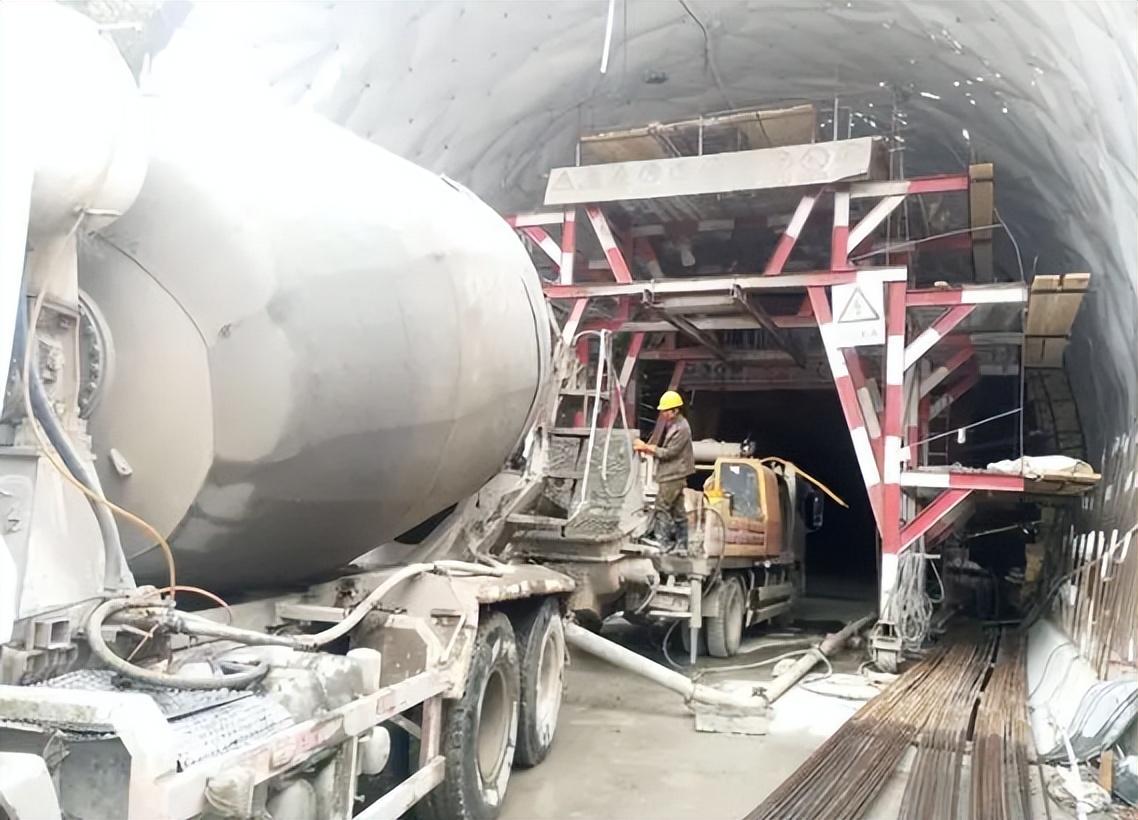

1）襯砌（支護）厚度（噴層厚度、襯砌厚度）；

2）襯砌（支護）背後的空洞（噴層與圍岩接觸狀況、襯砌背部密實狀況）；

3）鋼支撐間距；

4）鋼筋網格尺寸；

5）襯砌內鋼筋間距（主筋間距、兩層鋼筋間距）；

6）仰拱厚度。

3、主要檢測方法

3、1鑿孔法

噴層厚度可采用鑿孔法進行檢測。

1）儀器設備：

所用設備為衝擊鑽和5米鋼卷尺（500cm/1mm）；

2）檢測頻率為：每10m檢查1個斷麵，從拱頂中線起每3m測1點。

3）數據處理與解釋：將檢測值與規定值或允許偏差比較。

3、2尺量

襯砌厚度、鋼支撐間距、鋼筋網格尺寸、襯砌內鋼筋間距及仰拱厚度均（jun1）可用尺量法進行檢測。

1）儀器設備：

所用設備為5米鋼卷尺（500cm/1mm）；

2）檢測頻率：

①襯砌厚度：每20m檢查1個斷麵，每個斷麵測5點。

②鋼筋網格尺寸：每100m2檢查3個網眼。

③鋼支撐間距：逐榀檢查。

④襯砌內鋼筋間距：：每模板測3點。

⑤仰拱厚度：每20m檢查1個斷麵，每個斷麵測5點。

3）數據處理與解釋：將檢測值與規定值或允許偏差比較。

3、3地質雷達法

襯砌（支護）厚度（噴層厚度、襯砌厚度）、襯砌（支護）背後的空洞（噴層與圍岩接觸狀況、襯砌背部密實狀況）、鋼支撐間距和主筋間距均可采用地質雷達法進行檢測。

1）儀器設備

所用探測設備為意大利IDS公司生產的 RIS-K2型探地雷達(Ground penetrating radar) ，采用600MHz和900MHz天線進行檢測，600MHz天線有效探測深度為1.5～2.0m（依構件情況而定），900MHz天線有效探測深度為1.0～1.5m（依構件情況而定）。

2）現場檢測

①測線布置：

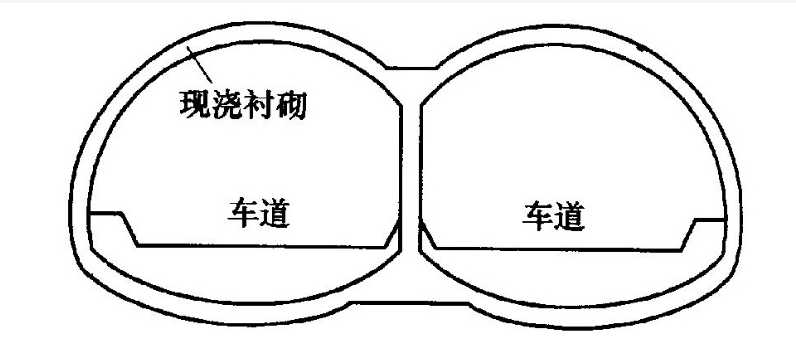

（1）隧道施工階段檢測時，測線布置應以縱向布置為主，橫向布置為輔。單洞兩車道隧道應分別在隧道的拱頂、左右拱腰、左右邊牆布置共5條測線，單洞三車道隧道應在隧道的拱腰部位增加兩條測線，遇到支護(襯砌)有缺陷的地方應加密測線。

（2）交工驗收階段檢測時，測線布置應以縱向布置為主，橫向布置為輔。單洞兩車道隧道應分別在隧道的拱頂、左右拱腰布置共3條測線，單洞三車道遂道應在隧道的拱腰部位增加兩條測線，遇到支護(襯砌)有缺陷的地方應加密測線。

（3）每5～10m測線應有一個裏程標記。

②介質參數的標定：

（1）檢測前應對支護(襯砌)混凝土的介電常數或電磁波速做現場標定，且每座隧道應不少於1處，每處實測不少於3次，取平均值為該隧道的介電常數或電磁波速。對於特長隧道，應增加標定點數。

（2）標定方法包括:鑽孔實測；在已知厚度部位或材料與隧道相同的其他預埋件上測量；在洞口或洞內避車洞處使用雙天線直達波法測量。

（3）求取參數時應具備的條件:標定目標體的厚度不宜小於15cm，且厚度已知；標定記錄中界麵反射信號應清晰、準確。

（4）標定結果應按式（一）或式（二）計算:

式中: --相對介電常數；

v--電磁波速(m/s)；

t--雙程旅行時間 (ns)；

d--標定目標物體的厚度。

（5）測量時窗由式（三）確定：

式中: --相對介電常數；

d—檢測目標物體的最大設計厚度；

--時窗長度；

--時窗調整係數，一般取1.5～2.0。

3）數據處理與解釋

①數據處理應符合下列規定：

（1）數據處理前應檢查原始數據是否完整，信號是否清晰，裏程記錄是否正確。

（2）應使用正式認證的軟件或經過鑒定合格的軟件進行數據處理與解釋。

（3）數據處理過程中應選擇正確的濾波方式，從而根據數據圖像對隧道支護(襯砌)質量作出正確的分析與解釋。

②數據解釋應符合下列規定：

（1）雷達數據解釋時，應根據現場記錄，分析可能存在幹擾的預埋管件等剛性構件的位置，準確區分支護( 襯砌)內部缺陷異常與預埋管件異常。

（2）雷達數據解釋完後，對有異常的部位應現場鑽孔驗證。

③支護(襯砌)背部回填密實度的主要判別特征：

（1）密實:反射信號弱，圖像均一且反射界麵不明顯

（2）不密實: 反射信號強，圖像變化雜亂

（3）空洞:反射信號強，圖像呈弧形且反射界麵明顯。

④支護(襯砌)內部鋼架、鋼筋、預埋管件的分布主要判別特征：

（1）鋼架、 預埋管件:反射信號強，圖像呈分散的月牙狀。

（2）鋼筋: 反射信號強，圖像呈連續的小雙曲線形。

⑤支護(襯砌)厚度應由下式確定：

或

式中: --相對介電常數；

v--電磁波速(m/s)；

t--雙程旅行時間 (ns)；

d--標定目標物體的厚度。

4、質量控製要點

1、縱向布線應采用連續測量方式，掃描速度不得小於40道(線)/s；特殊地段或條件不允許時可采用點測方式，測量點距不得大於20cm。

2、檢測人員應事先經過培訓，了解儀器性能及工作原理，並且具備一定的圖像識別經驗後，才可以進行儀器操作。

3、檢測前應正確連接雷達係統， 確保其處於正常連接狀態，並在檢測前進行試運行，確保主機、天線及輸人輸出設備運行正常。

4、檢測前應在支護(襯砌)表麵準確標記隧道裏程樁號。

5、檢測(采集雷達圖像)時，應確保天線與支護(襯砌)表麵密貼(空氣耦合天線除外)。

6、檢測(采集雷達圖像)時，天線移動速度應平穩、均勻，移動速度宜為3～5km/h。

7、檢測記錄應包括測線位置、編號、天線移動方向、標記間隔以及天線類型等。

8、當需要分段檢測時，相鄰檢測段接頭重合長度不應小於1m。

9、應隨時記錄可能對檢測產生電磁影響的物體(如滲水、電纜、鐵架及預埋管件等)及其位置。

10、檢測前必須進行檢測工作技術交底，明確參與檢測人員的分工和合作，檢測過程中應嚴格遵守相關的安全操作規定。

5、安全控製要點

1、檢測前必須進行檢測工作安全交底，明確參與檢測人員的分工和合作，確保檢測工作在安全可控操作範圍內；

2、進洞之前必須佩戴安全防護設備；

3、靠近掌子麵檢測時，要確認掌子麵經過排險過後方可進行檢測工作；

4、進入施工中隧道，要確保洞內無噴漿、鑽孔、爆破等施工程序；

5、進入運營中隧道，要做好交通管製的報備、管控及引導；

6、高空作業前必須做好防護措施；

7、觀察並掌握洞內安全逃生通道。
