GB/T 150.2的3.10條規定，對鋼材有特殊技術要（yào）求時…應在設計文件中規定。這（zhè）個“特殊技術要求”應當是指，指（zhǐ）標（biāo）、檢驗項目嚴於GB/T 150及材料標準（如GB/T 713等）。3.10條列舉（jǔ）了幾條“特殊要求”包括： 特殊冶煉方法（fǎ），嚴格的化學成分，較高的（de）衝擊功（gōng）指標，附加保證高溫屈服強（qiáng）度，提高無損檢測合格（gé）等級，增加力學性（xìng）能檢驗率等。

例如，GB/T 150.2的4.1.6條就規定，36mm以上的調質鋼板（bǎn）、80mm以上的正火或正火+回火鋼（gāng）板， 可增加一（yī）組1/2厚度處的衝（chōng）擊試（shì）驗。 標（biāo）準這麽（me）規定是因為，隨著（zhe）厚度的增加，鋼板的淬透（tòu）性變（biàn）差，常溫強度指標和衝擊吸收功下降， 在厚度中央處的（de）性能最低。 並且沿軋（zhá）製方向的性能要優於垂直於軋製方向，所以鋼板的性（xìng）能測試應（yīng） 橫向取樣，即沿垂直於軋製方向取樣。

GB/T 713的8.4也有類似（sì）規定，1/2厚度處的衝擊試（shì）驗，需要協議約定。

又比如，GB/T 150.2的（de）4.1.7條，36mm以上的高強鋼（Rm≥540MPa）、用於-40℃以下的鋼板， 可附加落錘（chuí）試驗。 落錘試驗就用來測定材料的（de） 無塑性轉變溫度（dù）的。 隨著材料厚度的增加、強度的增加（jiā），材料的韌性會變差，所以厚度（dù）較大（dà）的高強鋼和低溫容器用（yòng）鋼一樣，防脆斷也是選材用材的一項目關鍵內容。

GB/T 713的6.4.4也有類似規定，需要落錘試驗，要在合同注明。

再比如，GB/T 150.2的4.1.10條規定，用在200℃以（yǐ）上（shàng）的Q370R，及（jí）300℃以上的18MnMoNbR等（děng），應在設（shè）計文件中（zhōng）要求進行高溫（wēn）拉伸試驗。

高溫拉伸試驗方法的標準為（wéi）GB/T4338。GB/T 4338適用於35℃以上的拉伸試驗。GB/T 713的6.4.2規定，根（gēn）據需要，對於厚度大於（yú）20mm的（de）鋼板可進行（háng）高溫（wēn）拉伸，並在表3給出了R P0.2 或R eL 合格指標（biāo）（200℃以上）。

通常的（de）拉伸試驗可獲得鋼材基本力學性能指（zhǐ）標，如彈性模量、泊鬆比（bǐ）、屈服強（qiáng）度、抗拉強度和（hé）伸長率等，帶缺口試樣的拉伸試驗則可（kě）衡量材料的脆性破壞傾向。 高溫拉伸試驗可以了解（jiě）材料在（zài）高溫下的蠕變、鬆弛和持久斷裂情況。低溫拉伸試驗不但可錘測定材料（liào）在低溫下強度和塑性指（zhǐ）標，還可用（yòng）於評定材料在低溫下的脆性。

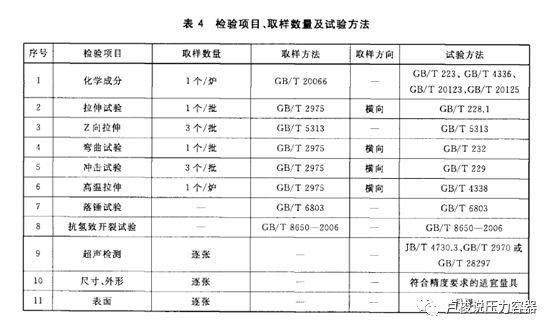

GB/T 713-2014的表（biǎo）4給出了，壓力容器常用碳鋼和低合金鋼板的檢驗項目，見下麵截（jié）圖。其中， 化學成分、拉伸（不包括（kuò）高溫拉伸）、衝擊試驗（yàn）（V型缺口）、彎曲試驗是基本項目。 而 高（gāo）溫拉伸（shēn）、落錘試驗、Z向拉伸等，屬於需要協議約定的項（xiàng）目（mù），即如（rú）果需方不提出，供方可不做的項目。

除了上麵介紹的幾個指標，下（xià）麵再簡要地介紹其他的項目。

化學成分對鋼材的基本力（lì）學性能如強度、塑性、韌性等有很大的影響，也會影（yǐng）響焊接（jiē）性、熱處理的效（xiào）果。 鋼材（cái）中的化學成（chéng）分大體上可分為合（hé）金元素（如碳、鉬等）和雜質（zhì）元素（硫、磷、砷、銻、錫等）兩大類。例如，對於常用於（yú）400~500℃這一回火溫度區間（jiān）的Cr-Mo鋼，磷（lín）、砷、銻、錫（xī）含（hán）量雖微，但需嚴格控製，否則會加（jiā）劇材料的回火脆性，即鋼材的常溫（wēn）韌性下降，容易（yì）引起裂紋甚至導致脆性（xìng）斷裂（liè）。

Z向拉伸試驗，按GB/T 713的6.4.3，需由協議約定。 Z向即厚度方向的（de）拉伸試驗，用於度量 較厚鋼（gāng）板的層狀撕裂能力，試驗按GB/T5313進行，GB/T 5313適用於厚度為15~400鋼板的Z向（xiàng）拉伸試驗。 關於厚板的層狀撕裂，我們之前介紹過，見 《厚（hòu）板焊接熱影響區的層狀撕裂 》。

彎曲試驗（yàn），用於測定材（cái）料承受彎曲塑（sù）性變形的能力，這是（shì）考慮（lǜ）到材料對容器製（zhì）造（zào）中常用的 冷作彎卷成型工藝的適應性，試驗標準為GB/T 232。 GB/T 713規定進行試（shì）件進行180º彎曲，彎（wān）曲外表麵無可見裂紋為合格。

注意，此處的彎曲試驗為鋼板的彎曲試驗，與焊接工藝評定中焊（hàn）接接頭的彎曲試驗是不（bú）一樣的，我們改天再學習這塊內容。
