該項目位於天津市津南區，主體是一座化工生產車間，建造完成後，為確保該鋼結構工程的施工質量安全，同時為該工程後期的交工驗收提供必要的技術資料，結合該鋼結構工程的實際狀況及國家現行檢測規範、規程、標準以及委托方的要求，對其施工質量進行現場檢測。檢測的項目包括截麵尺寸偏差、定位軸線尺寸、變形檢測、外觀質量檢測、塗裝厚度檢測和裏氏硬度檢測等。今天我們介紹截麵尺寸、定位軸線、裏氏硬度的檢測。

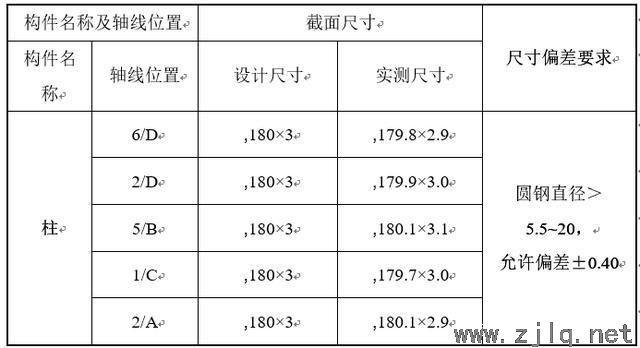

截麵尺寸方麵，依據國家標準《鋼結構工程施工質量驗收規範》（GB50205-2001）第8.2.2條對該受檢建築物的主要承重鋼構件的截麵尺寸進行抽樣檢測，抽樣數量按主要承重鋼構件數抽查10%，宜不應少於3件。本次檢測鋼柱共抽取8個樣本作為抽樣檢測對象。檢測現場如下圖，檢測部分結果示意見下表1。



從以上檢測結果可知，該工程圓鋼柱的各項尺寸偏差均符合設計要求及《熱軋鋼棒尺寸、外形、重量及允許偏差》（GB/T702-2017）第3.2.1條的規定。

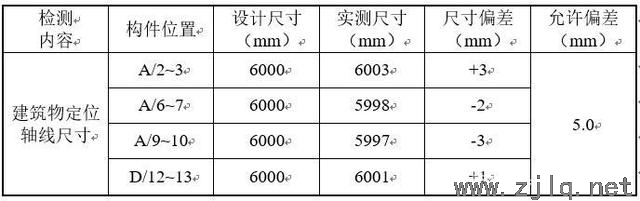

定位軸線方麵，依據國家標準《鋼結構工程施工質量驗收規範》（GB50205-2001）第10.2.2條對該受檢建築物的定位軸線進行了抽樣檢測，抽樣數量按柱基數抽查10%，宜不應少於3件。本次檢測共抽取8個樣本作為抽樣檢測對象。使用到的儀器包括鋼卷尺和激光測距儀，部分檢測結果見表2。



從以上檢測結果可知，該工程建築物定位軸線尺寸偏差均滿足《鋼結構工程施工質量驗收規範》（GB50205-2001）第10.2.2條偏差允許值要求。

裏氏硬度檢測方麵，現場采用TIME-5300裏氏硬度計對該建築物的鋼材進行了裏氏硬度測試並進行了分析比較。依據國家標準《鋼結構現場檢測技術標準》（GB/T 50621-2010）中A類檢測類別的要求對該建築物的主要承重鋼構件的裏氏硬度進行了抽樣檢測，抽取鋼梁、鋼柱共10個樣本作為檢測對象。基本原理是具有一定質量的衝擊體在一定的試驗力作用下衝擊試樣表麵，測量衝擊體距試樣表麵1mm處的衝擊速度與回跳速度，利用電磁原理，感應與速度成正比的電壓。裏氏硬度計使用方法後麵我們會單獨列出一期和大家分享。通過測量鋼材裏氏硬度值可以推定鋼材的抗拉強度。檢測現場如下圖，部分檢測數據見表3。

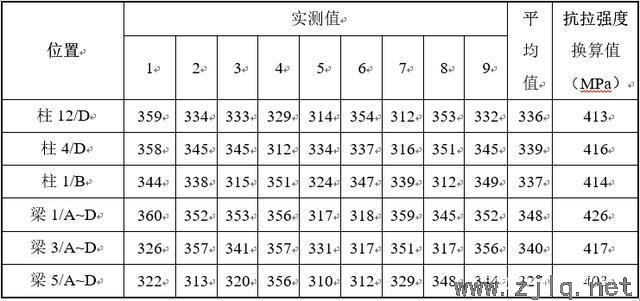

表3 鋼材裏氏硬度抽檢結果

檢測結果表明，該建築物抽檢鋼構件裏氏硬度換算值平均（jun1）值ft,m=413MPa，標準差為Sft=6.4，變異係數為0.02。由於現場選取10個構件作為檢測對象，每個構件選取3個測區，共30個測區，故推定係數k取2.08。則抗拉強度推定值ft,e=ft,m-kSft=399MPa。Q235B鋼材抗拉強度為370~500MPa，因此，受檢車間廠房所抽檢鋼構件抗拉強度滿足設計要求。
