近年來,鋼結構建築大量出現,尤其是高層、超高層建築,這也使得大眾對鋼結構建築的安全性越發關心,同時也促使我們要更加重視住房的安全性檢測鑒定。
今天就和大家聊一聊“鋼結構的檢測與鑒定”知識。
一、什麽情況下要進行檢測與鑒定?
1、對於既有鋼結構建築物
1)建築物擬改變用途、改變使用條件和使用要求;
2)擬對建築物進行擴建、加層、插層、較大規模維修或其他形式結構改造;
3)擬對建築物進行整體位移;
4)鋼結構本身出現明顯結構功能退化現象或有明顯的變形;
5)鋼結構受到災害、事故等作用影響,並產生明顯損傷;
6)對鋼結構的抗力產生有根據的懷疑;
7)出於保護要求,需要了解優秀曆史建築的工作現狀以及在目標使用期內的可靠性;
8)建築物超過設計使用年限,擬延長建築物使用年限;
9)擬對建築物進行抗震加固;
10)在既有鋼結構附件進行有關活動而可能對結構產生損傷時,活動方與被影響方雙方協議需要檢測與鑒定;
11)對重要建築及大型公共建築的鋼結構按規定進行定期檢測與鑒定;
12)其它需要了解結構可靠性的情形。
2 、對於在建鋼結構工程
2)存在施工質量缺陷或質量爭議;
3)結構遭受意外損失或損壞;
4)改變設計使用條件;
5)建設過程中停工後恢複建設。
二、檢測鑒定流程與現場檢測內容

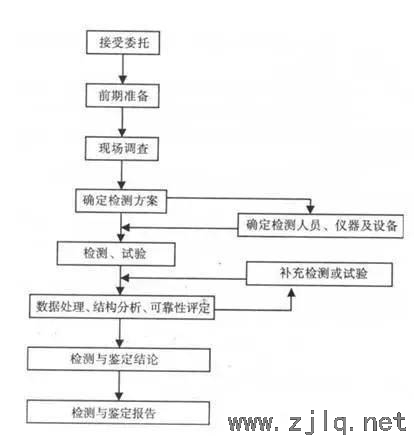

1、鋼結構的檢測鑒定流程
2 、現場檢測基本工作內容
1)收集相關資料,如工程地質勘查報告、設計圖和計算書、設計變更、沉降觀測記錄、施工記錄、材料質保書、材料檢驗文件、竣工圖及竣工驗收文件等;
2)了解建築物建造、使用、損壞及修繕曆史,如建築物的施工、改造、維修、用途變更、使用條件和使用環境改變以及是否受過災害等;
3)現場基本情況調查及資料核對。當有施工圖時,應進行現場校核;若無施工圖,應根據結構實際狀態繪製測繪圖;
4)地基基礎的調查、鋼結構使用環境的調查、材料性能檢測、節點連接狀況檢測、結構損傷檢測、結構變形檢測。必要時還可進行結構動力檢測以及結構或構件現場荷載試驗等。
三、鋼結構檢測與鑒定的評定標準
鋼結構可靠性鑒定應劃分為結構構件和結構係統兩個層次。

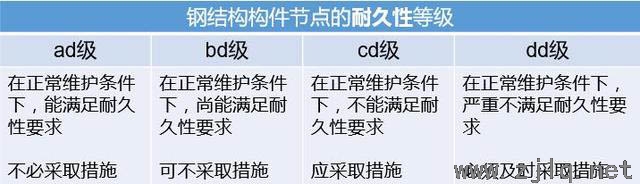

1、鋼結構構件及節點的可靠性應按安全性、適用性和耐久性分別鑒定,並按下列規定評定等級。

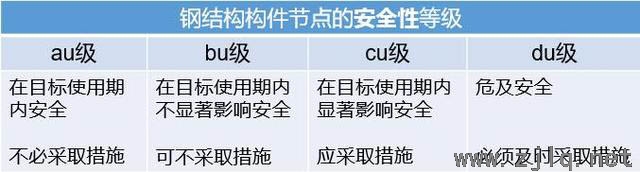

01鋼結構構件節點的安全性等級

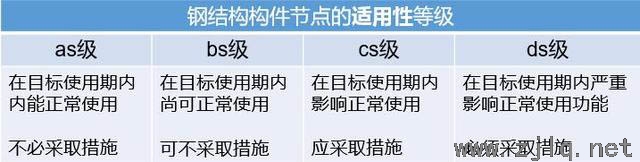

02鋼結構構件及節點的適用性等級
2、鋼結構係統的可靠性應按安全性、適用性和耐久性分別鑒定,並按下列規定評定等級。

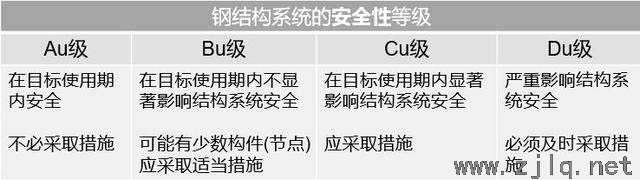

01鋼結構係統的安全等級02鋼結構係統的適用性等級
鋼結構構件(梁、柱)的撓度可采用激光測距儀、水準儀或拉線等方法進行檢測。當觀測條件允許時,亦可用撓度計、位移傳感器等設備直接測定撓度值。
2、 結構主體傾斜檢測
結構主體的傾斜檢測包括:測定結構頂部觀測點相對於底部固定點或上層相對於下層觀測點的傾斜度以及傾斜速率。
3、結構水平位移檢測
結構的水平位移可以采用激光準直法測定,也可采用測邊角法測定。
當測量檢測點任意方向位移時,可視檢測點的分布情況,采用前方交會或方向差交會及極坐標等方法。對於檢測內容較多的大測區或檢測點遠離穩定地區的測區,宜采用測角、測邊、邊角及GPS與基準線法相結合的綜合測量方法。
4、結構動態變形檢測
對於結構在動荷載作用下而產生的動態變形,應測定其一定時間段內的瞬時變形量。
動態變形測量方法的選擇可根據變形體的類型、變形速率、變形周期特征和測定精度要求等確定,並符合下列規定:
a.對於精度要求高、變形周期長、變形速率小的動態變形測量,可采用全站儀自動跟蹤測量或激光測量等方法;
b.對於精度要求低、變形周期短、變形速率大的建築,可采用位移傳感器、加速度傳感器、GPS動態實時差分測量等方法;
c.當變形頻率小時,可采用數字近景攝影測量或經緯儀測角前方交會等方法。
5、結構連接檢測
如果還沒有形成裂縫,可以增設保溫隔熱層,預防裂縫產生。如果已形成裂縫,可采取壓力灌漿的方法進行處理。
a.焊縫檢測
焊縫檢測有兩種方法:普通方法和精確方法。
普通方法:一般指外觀檢查、測量尺寸、鑽孔檢查等。
精確方法:一般指在普通方法的基礎上,用X射線、超聲波等方法進行的補充檢查。
b.螺栓檢測
對於螺栓對結構適用性影響的檢測主要依靠外觀檢查,看其是否存在螺杆剪斷、彎曲,孔壁承壓破壞,板件端部剪壞、拉壞等現象。
6、裂縫、鏽蝕檢測
對於結構構件的裂紋或缺陷,可采用渦流、磁粉和滲透等無損檢測技術檢測。
渦流檢測:根據被測構件內渦流流動的路徑變化判斷結構裂縫等情況;
磁粉檢測:利用的是磁粉被鐵吸附形成裂縫帶,從而顯示裂縫痕跡;
滲透檢測:將滲透液塗在被測構件表麵,再塗上一層顯像劑,將滲入並滯留在缺陷中的滲透液吸出來,就能得到被放大了的缺陷的清晰顯示。
