1 鋼筋混凝土橋梁構件的缺損檢測，宜按現行國家標準《混凝土結構現場檢測技術標準》GB／T 50784的規定執行；缺損程度宜按表4．6．1-1～表4．6．1-4評定。

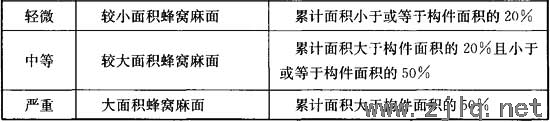

表4．6．1-1 蜂窩、麻麵狀況的缺損程度評定

    注：1 表中構件麵積是指檢查覆蓋的構件表麵區域的麵積，以下各表相同；
        2 本表不適用於混凝土構件表麵孔洞、坑凹的深度大於20mm或與該處截麵最小尺寸之比大於0．04的情況。

表4．6．1-2 剝落、掉角狀況的缺損程度評定

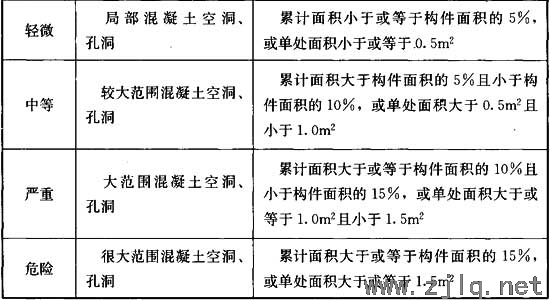

表4．6．1-3 空洞、孔洞狀況的缺損程度評定



表4．6．1-4 預應力鋼絞線及錨固係統缺損程度評定

2 當剝落、掉角、空洞、孔洞等現象不易區分時，混凝土結構或構件的缺損程度可按表4．6．2評定。

表4．6．2 混凝土、圬工結構或構件的缺損程度評定

3 圬工橋梁結構缺損程度可按本規範表4．6．2評定。

4 鋼筋混凝土鋼筋截麵缺損檢測應按現行國家標準《混凝土結構現場檢測技術標準》GB／T 50784的規定執行；缺損程度宜按表4．6．4評定。

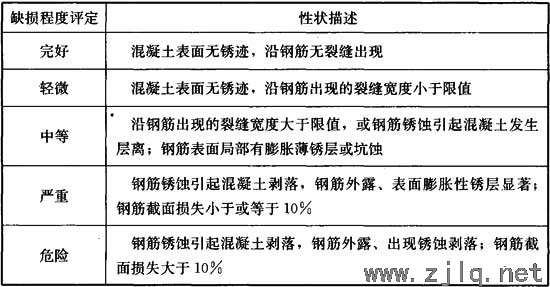

表4．6．4 鋼筋混凝土的鋼筋截麵缺損程度評定

    注：表中限值為現行行業標準《城市橋梁養護技術規範》CJJ 99規定的允許最大裂縫寬度值。

5 鋼結構構件防腐、防火塗層厚度檢測應按現行國家標準《鋼結構現場檢測技術標準》GB／T 50621的規定執行，抽檢的構件數量及同一構件的測點數量不得低於現行國家標準《鋼結構工程施工質量驗收規範》GB 50205的規定；鋼結構構件缺損檢測應按現行國家標準《鋼結構現場檢測技術標準》GB／T 50621的規定執行；缺損程度宜按表4．6．5-1～表4．6．5-4評定。

表4．6．5-1 與塗層劣化相應的缺損程度評定

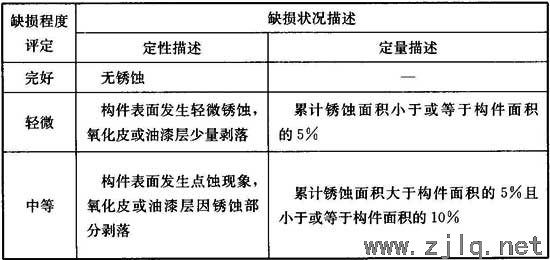

表4．6．5-2 與鏽蝕相應的缺損程度評定

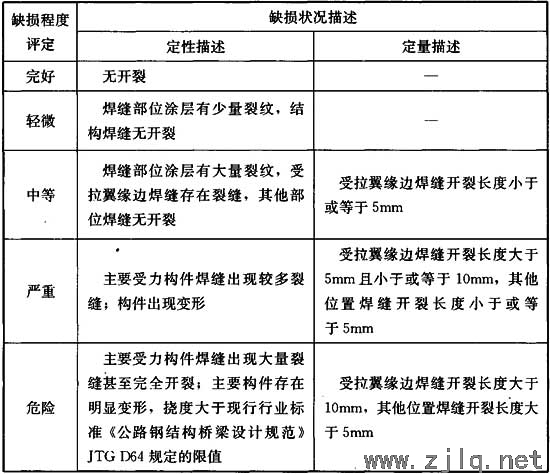

表4．6．5-3 與焊縫開裂相應的缺損程度評定

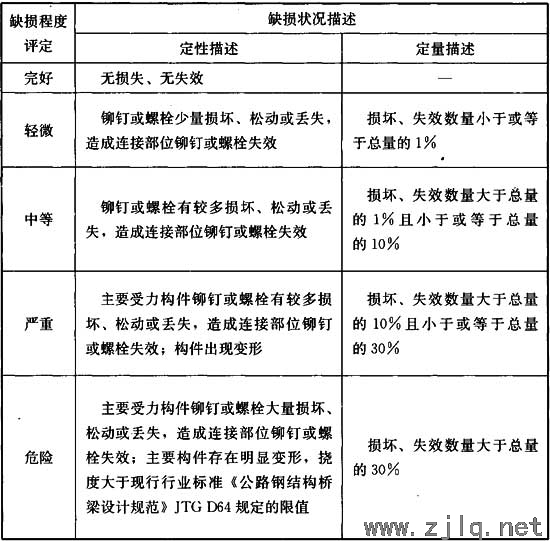

表4．6．5-4 與鉚釘(螺栓)損失相應的缺損程度評定

    注：表中鉚釘損壞程度按現行行業標準《城幣橋梁喬護技術規範》CJJ 99的規定判斷。

6 拉索、吊索、係索的缺損檢測及缺損程度評定，應符合下列規定：
    1 缺損檢測應包括下列內容：
        1)索、錨頭、連接件的鏽蝕或腐蝕；
        2)錨頭鬆動、開裂、破損；
        3)錨固部位、護套(套管)、減震器等滲水；
        4)護套(套管)材料老化、破損。
    2 缺損程度宜按表4．6．6評定。

表4．6．6 拉索、吊索、係索的缺損程度評定

7 鋼梁杆件缺損容許限度應符合現行行業標準《城市橋梁養護技術規範》CJJ 99的規定。

8 鋼筋混凝土碳化深度的檢測及碳化深度對鋼筋鏽蝕影響的評價，應符合下列規定：
    1 被測構件或部位的測區數量不應少於3個，或不應少於混凝土強度測區數量的30％；
    2 碳化深度檢測應按現行國家標準《混凝土結構現場檢測技術標準》GB／T 50784的規定執行；
    3 碳化深度對鋼筋鏽蝕的影響，應根據測區混凝土碳化深度平均值與實測保護層厚度平均值之比，按表4．6．8進行評價。

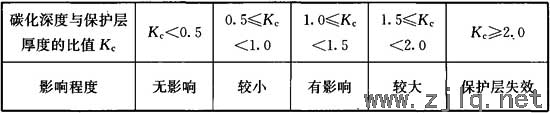

表4．6．8 混凝土碳化深度對鋼筋鏽蝕的影響評價

9 鋼筋混凝土中鋼筋半電池電位的檢測及鋼筋半電池電位對鋼筋鏽蝕影響的評價，應符合下列規定：
    1 檢測方法宜采用半電池電位法，參考電極應采用銅-硫酸銅半電池。
    2 當主要構件或主要受力部位有鏽跡時，應在有鏽跡區域檢測鋼筋半電池電位；測區數量應根據鏽跡麵積確定，每3m²～5m²可設一測區，一個測區的測點數不宜少於20個。
    3 鋼筋半電池電位對鋼筋鏽蝕的影響可按表4．6．9評價。

表4．6．9 鋼筋半電池電位對鋼筋鏽蝕的影響評價

10 鋼筋混凝土中氯離子含量的檢測以及氯離子含量對鋼筋鏽蝕影響的評價，應符合下列規定：
    1 應根據構件的工作環境、質量狀況以及鋼筋半電池電位的檢測結果，選定構件進行氯離子含量檢測，每一被測構件測區數量不宜少於3個。
    2 用於氯離子含量測定的試樣製備及試樣化學分析，應按現行國家標準《混凝土結構現場檢測技術標準》GB／T 50784的規定執行；化學分析用混凝土試樣可在測區不同深度部位取樣。
    3 氯離子含量對鋼筋鏽蝕的影響，可按表4．6．10評價。

表4．6．10 氯離子含量對鋼筋鏽蝕的影響評價

11 混凝土電阻率的檢測以及混凝土電阻率對鋼筋鏽蝕影響的評價，應符合下列規定：
    1 每一被測構件測區數量不宜少於30個；
    2 混凝土電阻率檢測宜采用四電極法；
    3 測區混凝土的電阻率應采用最小值；混凝土電阻率對鋼筋鏽蝕速率的影響，可按表4．6．11評價。

表4．6．11 混凝土電陽率對鋼筋鏽蝕影響的評價

12 鋼筋混凝土橋梁鋼筋保護層厚度的檢測及其結果的評定，應符合下列規定：
    1 鋼筋保護層厚度檢測應包括鋼筋位置和混凝土保護層厚度的檢測，並應選擇下列部位：
        1)主要構件或主要受力部位；
        2)鋼筋鏽蝕電位測試結果表明鋼筋可能鏽蝕活化的部位；
        3)發生鋼筋鏽蝕脹裂的部位；
        4)布置混凝土碳化深度測區的部位。
    2 鋼筋位置和鋼筋保護層厚度的檢測，應按國家現行標準《混凝土結構現場檢測技術標準》GB／T 50784和《混凝土中鋼筋檢測技術規程》JGJ／T 152的規定執行。
    3 鋼筋保護層最小厚度應符合設計要求及現行國家標準《混凝土結構耐久性設計規範》GB／T 50476的規定；鋼筋保護層厚度對結構鋼筋耐久性的影響，可按現行行業標準《公路橋梁承載能力檢測評定規程》JTG／T J21進行評定。
