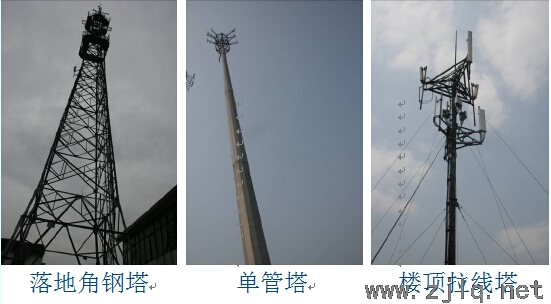

通信鐵塔的使用年限一般在50年左右，而在江蘇境內的鐵塔許多都使用了30年以上，設計執行的主要技術標準不能滿足現行規範要求，且設計標準並不健全，而現在新建鐵塔設計都是依據《移動通信工程鋼塔桅結構設計規範》（YD/T51312005）、《鋼結構單管通信塔技術規程》（CECS236-2008）以及《高聳結構設計規範》（GB50135-2006）等規範進行的，完善了許多安全性方麵的問題，因此鐵塔的結構安全性應按當今規範加以評定。


　　一、標準依據

　　委托方提供的該建築物建築、結構設計圖紙等資料；

　　《移動通信工程鋼塔桅結構設計規範》（YD5131-2005）

　　《高聳結構設計規範》（GB50135-2006）；

　　《鋼結構設計規範》（GB50017-2003）；

　　《鋼鐵工業建（構）築物可靠性鑒定標準》（YBJ219-89）；

　　《鋼結構單管通信塔技術規程》（CECS236：2008）

　　《工業廠房可靠性鑒定標準》（GBJ144-90）；

　　《鋼結構檢測與鑒定技術規程》（J10973-2007）；

　　二、檢測內容及方法

　　1、調查結構的建造、使用和修繕的曆史沿革、建築風格、結構特點、結構布置、構造等措施。

　　2、全麵檢查和記錄結構承重結構和維護結構的損壞部位、範圍和程度，判定損壞程度是否影響結構安全。

　　3、根據實測結構材料力學性能，按現有荷載、使用情況和結構體係，建立合理的計算模型，驗算結構現有承

　　載力，對整改後可安全使用年限進行評估。

　　鋼結構檢測

　　撓度測量

　　采用無棱鏡放射技術全站儀直接測試杆件上翼緣測點或下翼緣測點，再以杆件兩端點測點連線為基線，據此計

　　算出梁中間測點的相對變形。如遇到支撐應增加測點。


　　水平、垂直位移和扭曲值測量

　　現場利用平台打孔的方法，使用鉛垂儀將上、下各休息平台的坐標聯係起來，然後再進行柱子點觀測測量。

　　采用水準儀配合塔尺或無棱鏡反射技術全站儀進行測量，並計算出塔頂結構的垂直位移。




　　構件尺寸測量

　　對塔身所有構件的尺寸進行測量，為建模計算提供可靠的原始數據。


　　焊縫無損檢測

　　采用滲透法對主要受力構件的連接焊縫進行抽檢，具體檢測部位根據現場已打磨部位確定。滲透檢測基本步驟

　　⑴預清洗；

　　⑵施加滲透劑；

　　⑶去除多餘的滲透劑；

　　⑷幹燥；

　　⑸施加顯像劑；

　　⑹觀察及評定。

　　鏽蝕檢測

　　對容易積灰、積水的連接部位、幹濕交替影響部位、隱蔽部位，先進行防腐塗層損傷檢查，若防腐塗層損

　　傷嚴重，則進行鏽蝕程度檢測，並采用鋼筋鏽蝕儀對鏽蝕深度進行測量。

　　鋼材力學性能的檢測

　　取樣檢測鋼材力學性能，采用裏氏硬度計對主要受力鋼構件的表麵硬度進行測試，根據規範《金屬裏氏硬

　　度試驗方法》（GB/T17394-1998）確定鋼材強度，為建模驗算提供結構的強度依據。

　　螺栓連接質量現場檢測

　　采用扭矩扳手對受力重點區域構件的高強螺栓現場檢驗：先用小錘敲擊每一個螺栓螺母的一側，同時用手

　　指按住相對的另一側，以檢查高強度螺栓有無漏擰。如發現有不符合標準的，應再擴大檢查，如仍有不合

　　格者，則整個節點的高強度螺栓應重新擰緊。

　　混凝土檢測

　　1、基礎混凝土外觀缺陷檢測

　　全麵檢測構件的外觀缺陷，如：變形、開裂、破損、受潮、空鼓、酥堿、歪閃等。用照片和文字形式予以

　　紀錄。檢測結果可按照嚴重缺陷和一般缺陷記錄，對嚴重缺陷處還應記錄缺陷的部位、範圍等信息，以便

　　在抗力計算時考慮缺陷的影響。

　　2、基礎混凝土強度測試

　　使用非破損方法--回彈法對基礎混凝土進行砼強度測試，對於構件表麵有水泥砂漿層的，需鑿開20cm×20cm

　　大小，露出混凝土的表麵，便於儀器檢測，根據規範《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2001）

　　，推定混凝土的強度等級。

　　3、基礎混凝土碳化深度測試

　　由於混凝土內部環境是呈弱堿性，混凝土碳化（中性化）後，對混凝土強度會造成影響，同時，混凝土內部  環境的pH值會降低，利用酚酞試劑可測出混凝土的碳化深度。

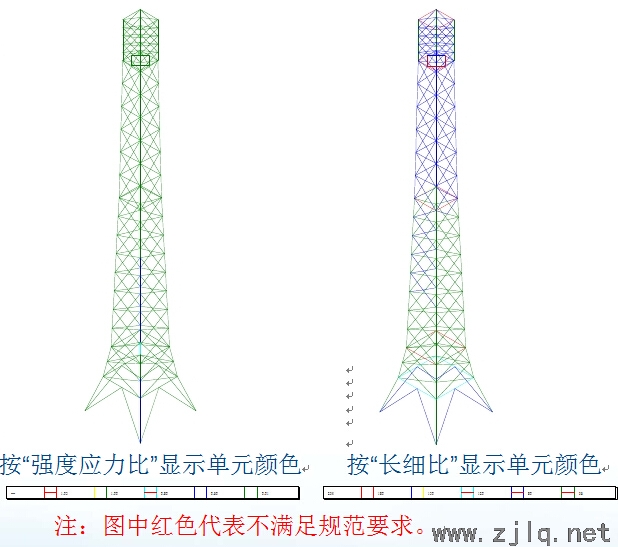

　　三、建模驗算

　　計算軟件

　　3D3S鋼結構—空間結構設計軟件塔架結構模塊

　　塔身結構

　　驗算各荷載組合下，塔身主體結構的強度；

　　驗算各荷載組合下，塔身主體結構的變形；

　　驗算各荷載組合下，塔身主體結構的穩定性。

　　基礎

　　驗算最不利荷載組合下，基礎結構的強度；

　　驗算最不利荷載組合下，基礎結構的抗拔穩定及抗滑穩定；

　　驗算最不利荷載組合下，地基的變形。
