一、 懸索橋的特點

1、懸索橋，又名吊橋。指的是以通過索塔懸掛並錨固於兩岸（或橋兩端）的纜索（或鋼鏈）作為上部結構主要承重構件的橋梁；

2、懸索橋的優點：

（1）懸索橋可以使用比較少的的物質來跨越比較長的距離。

（2）適合比較深或者比較急的水流上建造。

3、懸索橋的缺點：

（1）懸索橋的堅固性不強，在大風情況下交通必須暫時被中斷。

（2）懸索橋不宜作為重型鐵路橋梁；

（3）懸索橋施工複雜，造價昂貴。

二、 懸索橋的主要組成

懸索橋是由主纜、加勁梁、橋塔、鞍座、錨固構造、吊索等構件構成的柔性懸吊組合體係。成橋後，主要由主纜和橋塔承受結構的自重，結構共同承受外荷載作用，受力按剛度分配。

主纜是結構體係中的主要承重構件，受拉為主；

主塔是懸索橋抵抗豎向荷載的主要承重構件，受壓為主；

加勁梁是懸索橋保證車輛行駛、提供結構剛度的二次結構，主要承受彎曲內力；

吊索是將加勁梁自重、外荷載傳遞到主纜的傳力構件，是聯係加勁梁和主纜的紐帶，受拉；

錨碇是錨固主纜的結構，它將主纜中的拉力傳遞給地基。

按主纜的錨固形式分為：地錨式、自錨式

按孔跨布置形式分為：三跨懸索橋、單跨懸索橋

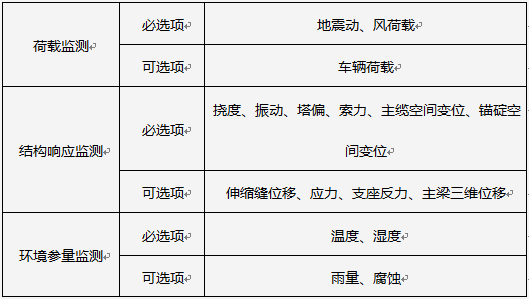

三、 懸索橋監測內容

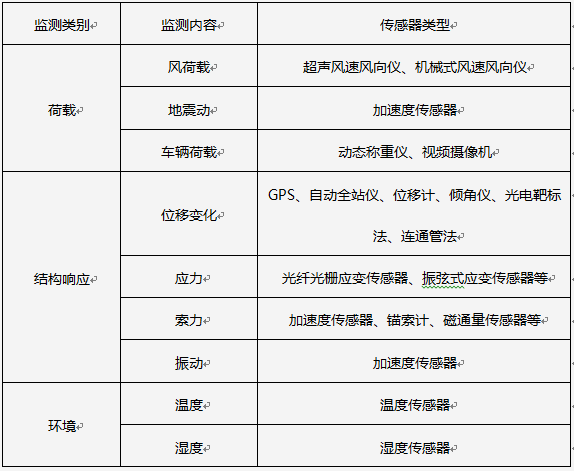

四、 傳感器選型

五、 健康監測係統組成

橋梁健康監測係統采用集中統一下的分布式結構，由監控中心、大橋監測站共2個部分組成，如下圖所示。大橋監測站由傳感器子係統、數據采集與傳輸子係統組成；監控中心由數據處理與控製子係統、數據管理與數據庫子係統、結構健康評價子係統共3個子係統組成。

圖1 橋梁健康監測係統組成

六、 報警機製

橋梁健康監測中心報警機製主要由報警服務器完成，實現報警預警處理和報警解除，負責報警和預警信息的處理和維護統計，並在有預警信息時調用橋梁結構損傷識別與健康評價子模塊，返回橋梁結構損傷識別與健康評價模塊對橋梁的評價結果，為專家診斷提供依據。

當預警模塊和預層次分析法發出的健康狀態評價結果達到預警狀態時，預警模塊將自動發出預警信息，為便於管理人員第一時間掌握該信息，通過以下三種方式進行預警：

方式1： 在計算機終端顯示界麵上以醒目圖形、聲響等形式發出預警，並彈出提示對話框，必須人為取消後才停止；

方式2： 通過實時發送短信（微博、微信）、電子郵件等方式通知管理人員；

圖2 手機短信預警模式

方式3：若橋梁結構出現危險情況，業主不能及時趕到事故現場，可以通過啟動橋梁上的預警裝置，發出預警信號或直接中斷橋梁運行，告知正要或正在通行的車輛或人員橋梁已出現危險情況，請盡快離開或改道行駛，以避免二次事故的發生。
