一、概述
    大型橋梁，如斜拉橋、懸索橋自20世紀90年代初期以來在我國如雨後春筍般的發展。這種橋梁的結構特點是跨度大、塔柱高,主跨段具有柔性特性。在這類橋梁的施工測量中,人們已針對動態施工測量作了一些研究並取得了一些經驗。在竣工通車運營期間,如何針對它們的柔性結構與動態特性進行監測也是人們十分關心的另一問題。盡管目前有些橋梁已建立了了解結構內部物理量的變化的“橋梁健康係統”,它對於了解橋梁結構內力的變化、分析變形原因無疑有著十分重要的作用。然而,要真正達到橋梁安全監測之目的,了解橋梁的變化情況,還必須及時測定它們幾何量的變化及大小。因此,在建立“橋梁健康係統”的同時,研究采用大地測量原理和各種專用的工程測量儀器和方法建立大跨度橋梁安全監測係統也是十分必要的。
二、變形監測內容
　　根據我國最新頒發的“公路技術養護規範”中的有關規定和要求,以及大跨度橋梁塔柱高、跨度大和主跨梁段為柔性梁的特點,橋梁工程變形監觀測的主要內容包括:
　　1)橋梁墩台沉陷觀測、橋麵線形與撓度觀測、主梁橫向水平位移觀測、高塔柱擺動觀測；
　　2)為了進行上述各項目的測量,還必須建立相應的水平位移基準網與沉陷基準網觀測。
三、係統布置
　　1）橋墩沉陷與橋麵線形觀測點的布置
　　橋墩(台)沉陷觀測點一般布置在與墩(台)頂麵對應的橋麵上；橋麵線形與撓度觀測點布置在主梁上。對於大跨度的斜拉段,線形觀測點還與斜拉索錨固著力點位置對應；橋麵水平位移觀測點與橋軸線一側的橋麵沉陷和線形觀測點共點。
2） 塔柱擺動觀測點布置
　　塔柱擺動觀測點布置在主塔上塔柱的頂部、上橫梁頂麵以上約1.5ｍ的上塔柱側壁上,每柱設2點。
3）水平位移監測基準點布置
　　水平位移觀測基準網應結合橋梁兩岸地形地質條件和其他建築物分布、水平位移觀測點的布置與觀測方法,以及基準網的觀測方法等因素確定,一般分兩級布設,基準網布設在岸上穩定的地方並埋設深埋鑽孔樁標誌；在橋麵用橋墩水平位移觀測點作為工作基點,用它們測定橋麵觀測點的水平位移。
4）垂直位移監測基準網布置
　　為了便於觀測和使用方便,一般將岸上的平麵基準網點納入垂直位移基準網中,同時還應在較穩定的地方增加深埋水準點作為水準基點,它們是大橋垂直位移監測的基準；為統一兩岸的高程係統,在兩岸的基準點之間應布置了一條過江水準線路。
四、方法與成果精度
1）GPS定位係統測量平麵基準網
　　為了滿足變形觀測的技術要求,考慮到基準網邊長相差懸殊,對基準網邊長相對精度應達到不低於1/120000和邊長誤差小於±5mm的雙控精度指標；由於工作基點多位於大橋橋麵,它們與基準點之間難以全部通視,可采用GPS定位係統施測。為了在觀測期間不中斷交通,且避開車輛通行引起儀器的抖動和幹擾GPS接收機的信號接收,對設置在橋麵工作基點的觀測時段應安排在夜間作業,盡可能使其符合靜態作業條件以提高觀測精度。
2）精密水準測量建立高程基準網和沉陷觀測
　　高程基準網與橋麵沉陷觀測均按照“國家一、二等水準測量規範”的二等技術規定要求實施。並將垂直位移基準網點、橋麵沉陷點、過江水準線路之間構組成多個環線。高程基準網的觀測采用精密水準儀；高程基準網中的過江水準測量,可采用三角高程測量方法，用2台精密全站儀同時對向觀測。
3）全站儀坐標法觀測橫向水平位移
　　眾所周知,直線型建築物的水平位移常采用基準線法觀測,它的實質測定垂直於基準線方向的偏離值。為充分發揮現代全站儀的優點,橋麵水平位移觀測可采用類似基準線法原理的坐標法,以直接測定觀測點的橫坐標。武漢長江二橋采用該法觀測橫向水平位移，根據對全橋136個觀測點的結果進行了統計分析,在未顧及視線長度不等對Ｙ坐標的精度影響的條件下,求得Ｙ坐標的精度為±0.48mm,遠高於橋梁監測技術中的精度要求(±3mm)。
4) 智能型全站儀(測量機器人)測定高塔柱的擺動
　　塔柱擺動可觀測采用當代最先進的智能型全站儀TCA2003,其標稱精度為0.5″,±(1mm 1×10-6D)。它可以實現自動尋找和精確照準目標,自動測定測站點至目標點的距離、水平方向值和天頂距,計算出3維坐標並記錄在內置模塊或計算機內。由於它不需要人工照準、讀數、計算,有利於消除人差的影響、減少記錄計算出錯的幾率,特別是在夜間也不需要給標誌照明。該儀器每次觀測記錄一個目標點不超過7ｓ,每點觀測4測回也僅30ｓ。一周期觀測10個點以內一般不會超過5 min，其觀測速度之快是人工無法比擬的。
　　武漢長江二橋采用該法測定高塔柱的擺動，為了評定該法的精度,利用車流量很少的夜間觀測成果進行了統計分析。仿照橋麵水平位移觀測的統計分析方法,對視線長度為800ｍ的觀測點,根據夜間6周期的觀測資料進行了統計分析計算,求得mx=0.034mm、my=0.61mm,它表明該法具有較高的精度,可以滿足塔柱動態觀測的精度要求。
五、成果整理分析
　　觀測成果的整理分析主要包括:每期觀測後計算基準點的坐標、高程及其變化量；橋墩、橋麵沉陷觀測點、線形點的高程及變化量；橋麵水平位移觀測點的Ｙ坐標及橫向位移。根據這些變形量繪製了相應的變形曲線。
　　六、南京長江二橋變形監測實例
　　1）工程概況
　　南京長江第二大橋是國家“九五”重點建設項目，位於現南京長江大橋下遊11公裏處，全長21.337公裏，由南、北汊大橋和南岸、八卦洲及北岸引線組成。其中：南汊大橋為鋼箱梁斜拉橋，橋長2938米，主跨為628米，該跨徑在建時居同類橋型中“國內第一，世界第三”；北汊大橋為鋼筋混凝土預應力連續箱梁橋，橋長2172米，主跨為3×165米，該跨徑在國內亦居領先。全線還設有4座互通立交、4座特大橋、6座大橋。該橋設計標準為雙向六車道高速公路；設計速度為100公裏/小時；設計荷載為汽——超20，掛——120；路基寬33.5米，橋麵寬32米（不含斜拉索錨固區）。全線設有監控、通訊、收費、照明、動靜態稱重等係統，並設有南汊主橋景觀照明，南、北汊橋公園和八卦洲服務區。
　　為了建立南京長江二橋全線結構物的竣工線型和位置基準，並對南汊大橋、北汊大橋及八卦洲引線（軟土地基）等重要路段、橋墩進行位移監測，為今後大橋維修、驗收等工作留下起始數據，需要對南京長江二橋進行變形監測。
　　2）監測內容和方法
　　(1)索塔及基礎

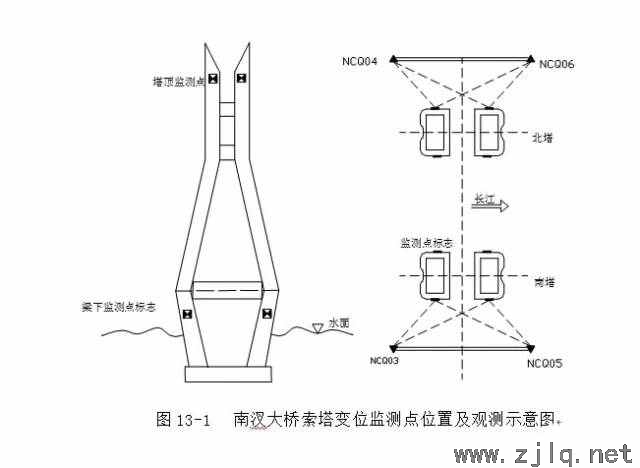

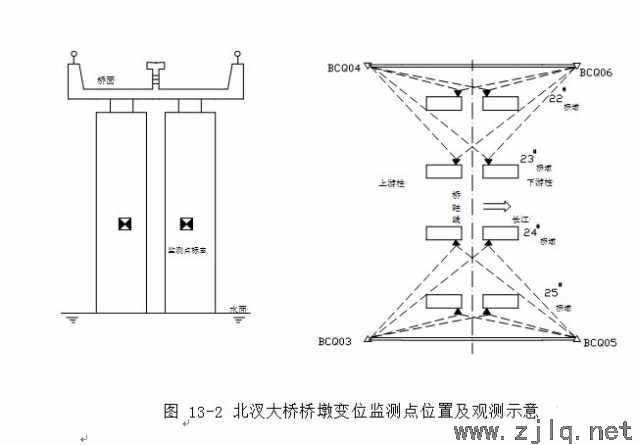

　　對索塔主要監測塔基礎位移（三維）和塔頂水平變化（二維）。對於南汊大橋，塔基礎位移監測點布置在約9m高程麵的塔柱上，塔頂水平變化監測點布置在塔頂柱體上，上、下遊塔柱和塔柱南北側各布置一測點，如圖13-1所示。南北塔共計布置17個監測點，其中北塔為9個點；對於北汊大橋，基礎位移監測點設在江中22#、23#、24#、25#四個橋墩的墩柱上，每個橋墩的上、下遊墩柱各布一個點，共計8個點 ，點位也設在約9m高程麵上，如圖13-2所示。
　　索塔及基礎變位情況為每三個月觀測一期。測量使用瑞士Leica高精度TC2003全站儀，以三維前方交會法進行角度觀測四測回，觀測方法如圖13-1和圖13-2所示。南、北汊大橋皆以竣工時恢複的首級控製網為基準，經平差計算獲得三維坐標，為便於塔柱變位方向分析，平差計算采用橋軸坐標係。

　　(2)橋麵線形（撓度）
　　橋麵線形包括橋麵標高及橋中線，在南京長江二橋主橋施工期間，南汊大橋和北汊大橋的軸線和標高均控製在±5mm範圍內,橋麵上按一定的間距設有監測點。橋麵鋪裝完畢後,觀測點全部遭埋沒。因此，必須重新建立橋麵線型監觀測點，並做周期性的監測。
　　由於南汊大橋和北汊大橋橋軸線均是橋軸坐標係的X軸，且當時施工中的施工控製精度均較高，此外，南京長江二橋首級控製網已得到了全麵恢複，因此，可以認為南汊大橋和北汊大橋的橋軸線仍是橋軸坐標的X軸。今後維修等工作若需檢測橋軸線，僅需通過首級控製網的控製點即可進行檢查，橋軸線監測點可不考慮恢複，僅需重新建立標高（撓度）監測點。

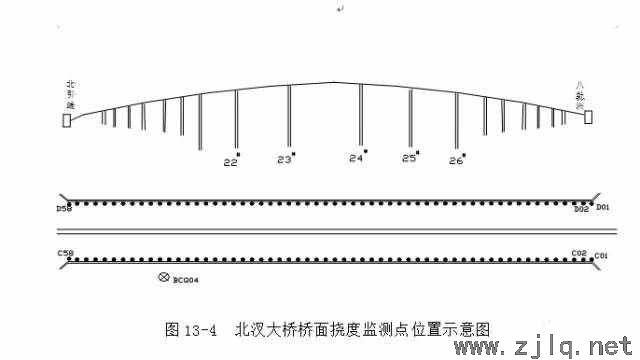

　　新建的橋麵標高監測點沿全橋布設，每隔40米設一個點，主橋（鋼箱梁）段點位布在橋梁中央分隔帶護攔上，利用防護攔的鉚釘頭作為觀測標誌，共設28個點；引橋為上、下遊幅結構，因此，每隔40米上、下遊幅各設一個點，點位設在大橋防撞護攔一側路邊上，采用圍棋子做測量標點，用強力膠將其粘貼在路麵上，四周用紅色油漆標注。南引橋共布42個點，北引橋共布46個點。測點布設位置示意圖見圖13-3和圖13-4。
　　橋麵標高為每三個月觀測一期。觀測采用精密幾何水準測量方法，以二等水準精度和要求進行。水準基點設在兩岸橋下墩台上。
