由洞外向洞內傳遞方向和坐標聯係導線：洞外導線的方向和坐標傳遞給洞內導線，構成一個洞內、外統一的控製係統。主要是支導線。

斜井、橫洞或豎井：增加開挖麵

方法：垂準儀光學投點、陀螺經緯儀定向

由洞外向洞內傳遞高程

斜井或橫洞

往返水準測量：斜井坡度陡，視線短，測站多，照明差，誤差積累較大。每隔10站左右應在斜井邊布一臨時水準點，以便往返測量時校核。

光電測距三角高程測量：溫度，對向觀測

豎井

懸掛鋼尺

光電測距快速、準確，50米深更顯優勢

前麵括號：A與測距儀照準頭轉動中心的高差

後麵括號：B與反射鏡轉動中心的高差

一、平麵控製測量

為了給出隧道正確的掘進方向，並保證準確貫通，應進行洞內控製測量。

由於隧道洞內場地狹窄，平麵控製常采用中線或導線兩種形式。

（一）中線形式

用中線點直接進行施工放樣。

適用於較短隧道，以定測精度測設中線點，距離和角度數據由坐標值反算。

測設新中線點，算出新點實際的精確點位，與理論坐標比較，若差值較大，應將新點移到正確的中線位置上。

（二）導線形式

洞內控製依靠導線，施工放樣用的中線點由導線測設。

導線控製的方法較中線形式靈活，點位易於選擇，測量工作也較簡單，而且具有多種檢核方法，適用於長隧道。

洞內導線與洞外導線比較，具有以下特點：

洞內導線是逐漸向前延伸，隻能敷設支導線或狹長形導線環；

導線形狀取決於坑道形狀；導線點的埋石頂麵應比洞內地麵低20～30cm，上麵加設護蓋、填平地麵，以免遭受破壞。

◆◆ ◆

洞內導線常采用的形式

1．單導線 半數測回測左角，半數測回測右角。

2．導線環 每測一對新點後（如5和5’），按兩點坐標反算5～5‘距離，與實測距離比較。

3．主副導線環 雙線為主導線，單線為副導線。副導線隻測角不量距。按虛線形成第二閉合環時，主導線在3點處能以平差角傳算3～4邊的方位角；以後均仿此法形成閉合環。

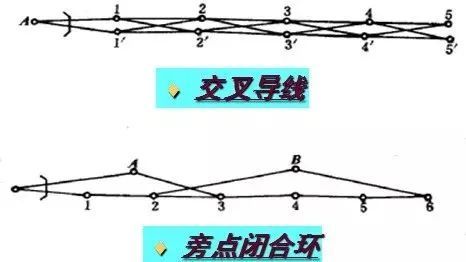

4．交叉導線 並行導線每前進一段交叉一次，每個新點由兩條路線換算坐標，取平均值。

5．旁點閉合環 A、B為旁點。旁點閉合環一般測內角，作角度平差；旁點兩側的邊長，可測可不測。

當有平行導坑時，可利用橫通道將正洞和導坑相連，形成導線閉合環。

◆◆ ◆

中線或導線形式作洞內控製，注意以下幾點：

每次在建立新點前，必須 檢測前麵 老點的穩定性，隻有在確認老點沒有發生變動時，才能用它來發展新點。

盡量 形成檢查條件，如閉合環、兩條路線的坐標比較、實量距離與反算距離的比較等，以免發生錯誤。

導線應盡量布設為長邊 或 等邊，一般直線地段不短於200m，曲線地段不宜短於70m。

洞內丈量工具，在使用前應與洞外控製網丈量工具比長。

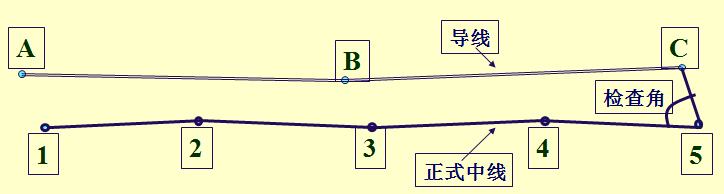

如圖，中線點測設在地麵上後，應在中線點上安置經緯儀，以任何兩個已知坐標的點為目標測其角度，檢查中線點 測設的正確性。例如，中線點 5由導線點 C 測設出來後，將經緯儀安置在 5 點，測出檢查角與坐標反算出的角值比較。

洞內高程測量

可采用水準測量或光電測距三角高程測量方法。

洞內高程應由洞外高程控製點向洞內測量傳算，每隔200m至500m設立兩個高程點以便檢核；為便於使用，每隔100 m 應在拱部邊牆上設立一個水準點。

采用水準測量時，應往返觀測，視線長度不宜大於50m；采用光電測距三角高程測量時，應進行對向觀測。

限差要求與洞外高程測量的要求相同。

洞內高程點作為施工高程的依據，必須定期複測。

當隧道貫通之後，求出相向兩支水準的高程貫通誤差，並在未襯砌地段進行調整。

所有開挖、襯砌工程應以調整後的高程指導施工。

一、 洞內中線測量

隧道洞內施工，是以中線為依據來進行。

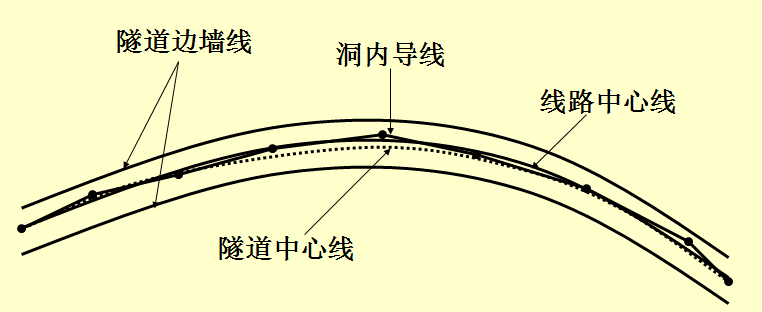

當洞內敷設導線之後，導線點不一定在線路中線上，也不可能在隧道的結構中線上（即 隧道軸線 上）。

而隧道襯砌後兩個邊牆間隔的中心為 隧道中心，在直線部分則與線路中線重合；曲線部分由於隧道襯砌斷麵的內外側加寬不同，所以線路中心線就不是隧道中心線。

隧道中線的測設方法有兩種：

（一）由導線測設中線

根據導線點坐標和中線點坐標，反算出距離和角度，利用極坐標法，根據導線點測設出中線點。

一般, 直線段150～200 m、曲線段60～100m，應測設一個永久中線點。

由導線建立中線點後，將經緯儀安置在中線點實測中線點之間夾角，另外實測兩點間距，與理論值比較，作為檢核。

（二）獨立的中線法

若用獨立中線法測設，在直線上應采用正倒鏡分中法延伸直線；在曲線上采用偏角法。

測規要求永久中線點間距：直線不小於100m，曲線不小於50m。

二、 洞內臨時中線的測設

為了確定洞內開挖方向，隨著向前掘進，導線和中線也需緊隨其後。

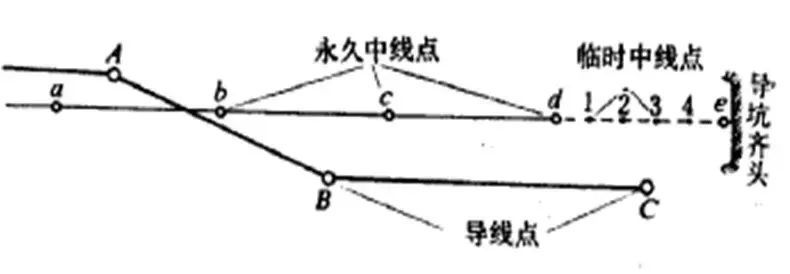

當掘進的延伸長度不足一個永久中線點間距時，應先測設臨時中線點，如圖中的1、2……等。

點間距離: 直線不大於30m，曲線不大於20m。

當延伸長度大於永久中線點的間距時，就可以建立一個新的永久中線點，如圖中的e。

永久中線點應根據導線或用獨立中線法測設，然後根據新設的永久中線點繼續向前測設臨時中線點。

當掘進長度距最新導線點B大於一個導線的設計邊長時，就可以建立一個新的導線點C，然後根據C點繼續向前測設中線點。

當采用全斷麵法開挖時，導線點和永久中線點都應緊跟臨時中線點。這時臨時中線點要求的精度也較高。
