摘要：預應力混凝土結構廣泛應用於橋梁、岩土和建築等建設領域中，針對長預應力束摩擦損失較大的情況，利用規範公式運用最小二乘法給出了計算摩擦係數μ和偏差係數k的計算式，同時給出測試方法，過去大多按規範或設計經驗來確定摩擦係數和偏差係數，有一定偏差，以期對預應力摩擦損失的確定提供一定的參考。
關鍵詞：預應力摩擦損失；最小二乘法；摩擦係數μ；偏差係數k


        引言：隨著工程建設數量的日益增加，預應力混凝土結構越來越廣泛地得到應用，尤其後張法預應力結構近年來在橋梁、岩土、建築等領域大顯其能。後張法預應力結構中的鋼筋預應力損失直接關係到在正常使用狀態下的鋼筋永存應力值的大小，預應力損失主要有以下幾點：①預應力鋼筋與管道壁間的摩擦力；②錨具變形、鋼筋回縮和接縫壓縮；③預應力筋與張拉台座的溫差應力損失；④混凝土的彈性回縮；⑤預應力筋的應力鬆弛；⑥混凝土的收縮和蠕變。在預應力損失值中，孔道摩擦造成的損失占比很大，尤其對於超長預應力結構的連續多股曲線束的運用日益增多，影響也日益增大。目前對於後張法中孔道摩擦係數和管道偏差取值多采用規範或按經驗取值，從而導致預應力損失計算有較大誤差，本文著重探究實際測定孔道摩擦係數及偏差係數的原理和方法，以期提高預應力損失的認識。
        一、摩擦損失原理
        摩擦損失是預應力筋與管道或周圍接觸的混凝土之間發生相對運動產生的摩擦預應力損失。在後張法中，預應力筋受到張拉且與管道壁接觸時產生摩擦力造成預應力損失。一般認為預應力筋與孔道間摩擦力主要一兩部分：一部分是由於孔道安設位置偏差和內壁和預應力筋粗糙引起，其值較小，主要與接觸長度成正相關關係；二是對於曲線孔道，在張拉預應力筋時，對孔道壁施加法向壓力引起的摩擦損失，與法向力、摩擦係數μ及預應力筋彎曲角度有關，摩擦損失值較大。
        二、摩擦係數μ和偏差係數k的計算公式
        後張法中，預應力筋與孔道壁之間的摩擦引起的預應力損失按下式計算：


        三、測定方法

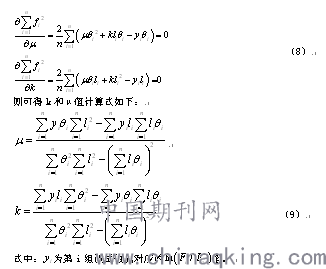

        測定試驗通過測定預應力筋張拉端和錨固端實測壓力值，以及預應力筋空間曲線長度和曲線包角，通過式（9）來計算摩擦係數k和偏差係數μ。
        預應力筋采用單端張拉，在張拉時同時間記錄壓力讀數儀和電動油泵讀書，數據以壓力讀數儀為準，附以電動油泵數據校核。張拉端與錨固端的讀數差值即為摩擦損失值。進行孔道摩擦係數測定時，為保證隻有預應力筋與孔道壁存在摩擦，需在千斤頂與壓力傳感器間放置限位板，避免偏心受壓，同時在兩端的喇叭口（錨墊板）內放置約束環，兩端不放置工作錨具。
        孔道摩擦係數測定步驟如下：①按要求進行預應力筋穿束工作，在其兩端依次安設錨墊板、壓力傳感器、千斤頂、錨具，保證四者同心，兩端千斤頂同時充油至5MPa，檢查設備狀態是否正常；②一端固定，另一端張拉，張拉按每5MPa為一級升壓，直至張拉控製應力（根據預應力筋束長度和千斤頂的活塞行程確定），記錄兩端各級壓力讀數，並測量鋼絞線伸長量及夾片外露長度。反複進行3次，取兩端壓力差的平均值；③將上述3次壓力差平均值再次取平均值，即可定為管道摩擦力的測定值，再根據對應的預應力束空間長度 和曲線包角 ，帶入上述相關公式計算k和μ。
        四、注意事項
        在進行孔道摩擦係數測定時，需要注意以下幾點。
        ①需提前確定好試驗預應力束；②波紋管安裝定位嚴格按照施工設計圖施工，管道在縱向和橫向偏差上均（jun1）要符合設計要求，以免影響測試精度；③在預應力束下料長度上的基礎上再增加2.5m左右的長度，以免預應力束長度不夠而無法測試；④預應力筋穿引采用機械牽引，束頭用膠布纏繞以保持平順，防止戳穿管道內壁；⑤測試工作均需要在混凝土達到設計要求齡期進行；⑥考慮到測試工作可能會與張拉預應力筋相衝突，從式（9）可以看出至少需要兩組數據，才能得到孔道摩擦係數μ和偏差係數k,因此至少需要測試2束線性不同的曲線預應力束或者1束直線預應力束和1束曲線預應力束,如果條件允許，盡可能測量更多的預應力束。
        結束語
        預應力摩擦損失尤其在長預應力結構中占比很大，在設計時大多按規範確定不同條件下的參數取值，建議今後在空間預應力曲線或長預應力結構中，對摩擦損失係數μ和k應進行實際測定，為設計和施工提供可靠依據。
參考文獻
［1］JTG D62-2004公路鋼筋混凝土及預應力混凝土橋涵設計規範
［2］李誌堅，張新.預應力孔道摩阻係數測定一例.鐵道建築技術，2002
