為研究瀝青路麵構造深度檢測技術，本文將路麵構造的概念進行深入分析，同時匯總當前國內外常見的一些瀝青路麵構造深度檢測方法，結合工程實踐，采用鋪砂法和激光構造深度儀法對試驗段路麵深度進行檢測，研究結果表明:不同瀝青路麵構造深度檢測方法具有不同的優劣性，在工程中應用時宜因地製宜的采用合適的檢測方法;試驗段路麵鋪砂法和激光構造深度儀法的檢測結果平均值分別為1.89mm和1.90mm，試驗段路麵抗滑性能較好;鋪砂法和激光構造深度儀法的檢測結果皮爾森相關係數達到0.97，驗證激光構造深度儀法具有較好的檢測效果。

瀝青路麵是指采用瀝青作為結合料鋪築麵層的路麵統稱，是在柔性基層、半剛性基層上鋪築一定厚度瀝青混合料作麵層的路麵結構。與水泥混凝土路麵相比，瀝青路麵具有平整度好、路麵維修養護方便、噪音小等優點。近年來，隨著社會經濟的不斷發展，瀝青路麵在我國得到廣泛的應用，瀝青路麵通車裏程持續增加，已經成為我國主要路麵類型。但另一方麵，有調查研究指出，我國已經逐漸進入道路交通事故的頻發期，而其中路麵抗滑性能不足是其主要原因。因此對瀝青路麵抗滑性能進行準確評估，對提高路麵行車安全性具有積極意義

路麵構造深度反映路麵抗滑性能的重要指標之一，從整體上可以分為宏觀構造和微觀構造兩個部分，其中微觀構造是指集料表麵的粗糙度，會隨著車輪反複磨耗而逐漸減小，宏觀構造是指一定麵積下路表麵凹凸不平的開口空隙平均深度，該指標對車輛高速行駛條件下的路表麵抗滑性能有較大影響。本文結合工程實踐，對瀝青路麵構造類型以及構造深度檢測方法進行深入研究，為提高瀝青路麵抗滑性能，改善車輛行車安全性具有積極意義。

瀝青路麵構造分類

瀝青路麵構造是由被瀝青所包裹的粗細集料、集料間空隙所組成，國際道路協會按照路麵表麵構造波長和振幅將構造分為微觀構造、宏觀構造、大構造和不平整構造四種。

(1)微觀構造。瀝青路麵微觀構造定義為波長小於0.5mm同時波幅小於0.2mm的構造形式，路麵微觀構造是由集料表明凹凸程度決定，集料表麵凹凸越嚴重，其微觀構造也就越大，對於瀝青路麵，其微觀構造的大小不僅取決於石料顆粒形狀和棱角性，還受影響於氣候、季節以及溫度等。由於路麵微觀構造可以通過增加路表麵粗糙程度而提高路麵抗滑性能，同時還可以減小車輛行車油耗，因此路麵微觀構造對車輛運行有較大益處。

(2)宏觀構造。瀝青路麵宏觀構造是指波長範圍為0.5~50mm，且波幅大於0.1mm小於20mm的構造形式。對於瀝青路麵而言，影響宏觀構造大小的主要因素有粗集料粒徑、排列方式等，瀝青路麵宏觀構造可以造成橡膠變形以及遲滯能量損失，使其產生摩擦力，同時可以為路麵提供相對應的排水通道，保證輪胎與路麵接觸區處於幹燥狀態，提高雨天條件下行車安全性，抑製路麵產生水漂。因此，對於設計行車速度大於80km/h的瀝青路麵，有必要設計良好的宏觀構造，以避免其出現較為嚴重的行車事故。

(3)大構造。瀝青路麵大構造是指波長範圍為50~500mm、波幅大於0.1mm且小於50mm的構造形式。路麵出現大構造通常是由於施工質量控製不嚴，路麵出現較大磨損而產生的，由於瀝青路麵大構造的尺寸與輪印大小相當，因此不僅不能起到疏通路麵積水的作用，反而會導致路麵出現較為嚴重的積水坑，影響車輛的行車安全性，因此在工程施工中應盡量嚴格控製施工質量，避免路麵出現較多的大構造形式。

(4)不平整構造。不平整構造一般被稱之為平整度，可以反映為路麵偏離基準平麵的程度。路麵出現不平整構造的原因通常是攤鋪施工質量差所致，由於不平整構造會對道路車輛行車舒適性以及安全性產生較大影響，因此應規範路麵攤鋪施工質量，減少路麵不平整構造的出現。

瀝青路麵構造深度檢測方法

(1)灌砂法。鋪砂法是我國現行規範《公路路基路麵現場測試規程》(JTGE60-2008)中所規定的構造深度檢測方法，該方法通過計算公式獲得平均宏觀構造(MTD)來對路麵抗滑性能進行評價。該方法的優點是操作簡便、經濟性較好，同時其測得構造深度指標的準確性也較好，但另一方麵，由於該方法受人工因素影響較多，長時間進行檢測會使得檢測人員工作效率逐漸下降，同時該方法容易受到交通幹擾，適合用於檢測新建未開放交通路麵。

(2)激光構造深度儀法。激光構造深度儀是基於縱向距離傳感器和激光測距儀所組成的檢測係統，使用該方法可以較為精確地測定新建或者改建路麵構造深度，同時具有方便、快速等優點，而對於有明顯病害同時路麵積水嚴重的路段，采用該方法進行檢測反而會降低檢測精度。該方法的主要優點在於流動性較強，受到環境因素影響較小，但該方法對於已經出現破損的路麵檢測精度較低。

(3)圖像處理法。由於路麵中存在不同大小的空隙，因此路麵在平行光線的照射下會在凹凸部分出現不同的亮度反射，基於該原理可以利用路麵圖像的不同灰度值確定路麵構造深度，使用圖像法進行構造深度檢測較之鋪砂法更加方便、快捷，同時其經濟性也較之激光構造深度儀更好，但該方法由於測量重複性較差，所以測試精度也稍差。

(4)CT法。環形紋理測試儀(CT法)是基於激光技術進行路麵表麵紋理測量，該方法所測量得到構造深度結果與鋪砂法相關性較高，測試重複性也較高，但是該方法對使用人員要求較高，且檢測設備較為昂貴。

(5)PCA預測法。聲學測量的主成分分析法(PCA)對路麵構造深度檢測，主要是通過分析輪胎-路麵、車身以及周圍環境所產生噪音，並通過傅裏葉變換獲得噪聲與路麵構造深度之間的關係，該方法由於還處於理論驗證階段，因此其相關特性還有待確定。

工程實踐

試驗段位於某公路LK230+250至LK240+550標段，道路全長13km，路麵結構設計形式為6cmAC-25型下麵層+5cmAC-20型中麵層+4cmAC-13型上麵層，考慮到路麵抗滑性能對其行車安全性影響較大，因此本文采用不同檢測方法對試驗段構造深度進行檢測，以評價試驗段路麵抗滑性能。為提高路麵構造深度檢測精確度，項目分別采用鋪砂法和激光構造深度儀法對試驗段構造深度進行檢測。具體檢測方案為沿道路行進方向每200m測定一處構造深度，每處分別測定3個點，以減小試驗誤差。

檢測過程

(1)鋪砂法。在采用鋪砂法對構造深度進行檢測時，應對所用到的材料儀器進行準備，主要包括有人工鋪砂儀、鋼尺、小鏟、掃帚、擋風板等，在檢測材料及儀器準備妥當之後，使用掃帚將待檢路麵打掃幹淨。使用鋼尺確定檢測點位置，並使用擋風板將待檢點區域進行遮擋，避免天氣變化造成量砂質量損失，降低檢測準確度。準備完畢後將鋪砂儀中的量砂刮平，將其傾倒在待測區域，並使用推平板將其由裏至外攤鋪均勻。路麵鋪砂完成後采用直尺測量攤鋪區域垂直方向直徑，並采用公式(1)計算路麵構造深度:

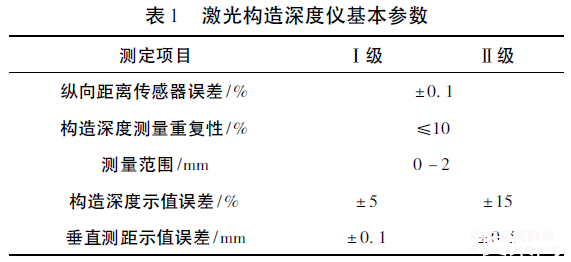

(2)激光構造深度儀法。鑒於本項目為新建路麵，因此選用激光構造深度儀對其構造深度進行檢測，所選用構造深度儀基本參數如表1所示。


由於激光構造深度儀操作較為簡單，測量人員隻需對測量裝置的操作進行控製，計算機計算係統便會自動將所采集的路麵數據進行傳輸。

檢測結果分析

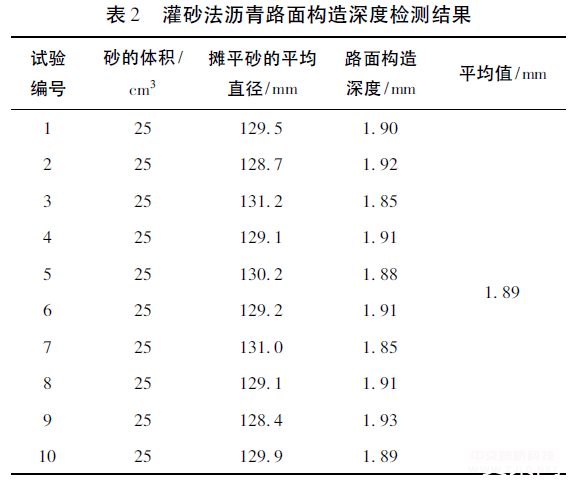

為簡化分析數據過程，本文選取試驗段部分構造深度數據進行分析，其中灌砂法所檢測得到瀝青路麵構造深度結果如表2所示，采用激光構造深度儀測得瀝青路麵構造深度如表2所示。



由表2可知，采用灌砂法測得的瀝青路麵構造深度平均值為1.89mm，已經能夠滿足所設計路麵等級要求，路麵構造深度指標良好，具備一定抗滑性能。

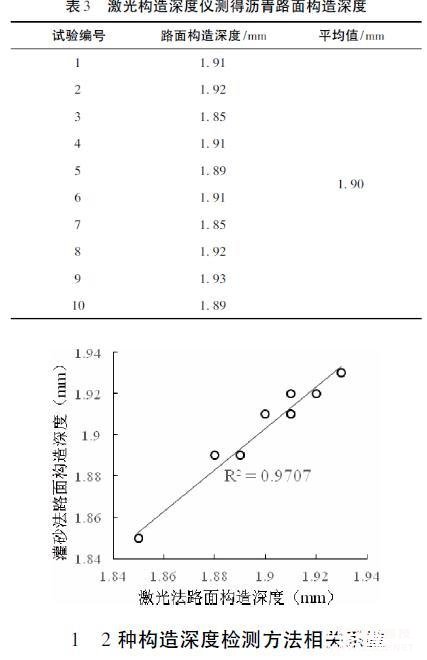

由表3可知，采用激光構造深度儀測得瀝青路麵構造深度平均值為1.90mm，該檢測結果與灌砂法所測得的瀝青路麵構造深度值基本保持一致，為確定兩種方法所測結果的相關性，本文采用皮爾森相關係數指標對進行評價，兩種構造深度檢測結果的皮爾森相關係數指標如圖1所示。

由圖1可知，采用激光構造深度儀所測得的路麵構造深度與灌砂法所測得的路麵構造深度相關性係數為0.97，說明這兩種檢測方法所測得構造深度相關性較強，兩種方法都可用於瀝青路麵構造深度檢測。

結語

(1)瀝青路麵構造通常可以根據構造波長及頻率分為微觀構造、宏觀構造、大構造以及不平整構造四種;

(2)當前常見的瀝青路麵構造深度檢測方法主要有鋪砂法、激光構造深度儀法、圖像處理法、CT法以及PCA法，其中鋪砂法操作較為簡單且準確度較高，激光構造深度儀法和CT法檢測重複性較好而成本較高，圖像處理法以及PCA法相關特性還有待研究;

(3)試驗段鋪砂法構造深度檢測結果平均值為1.89mm，激光構造深度儀法檢測結果平均值為1.90，路麵構造深度指標較好，能夠滿足相關規範要求;

(4)通過對試驗段鋪砂法和激光構造深度儀法檢測結果進行皮爾森相關性分析，發現其相關係數為0.97，相關係數較高，驗證出激光構造深度儀法具有較高的檢測效果。
