1.控製點埋設

施工前現場埋設控製點，每個橋位埋設兩個控製點，控製點之間的距離大於橋梁的長度。控製點位置便於觀測放樣。控製點的高度如果能和墊石位置齊平最好。距離路線有一定距離，防止路基施工破壞掉。

2.控製點坐標測量

控製點埋設完後，用GPS 測量其坐標，這的橋長都不是很長，最長的有7跨，7跨32米梁。用GPS 采集坐標時沒有采用靜態測量的功能，STONEX 這款儀器RTK有個測量控製點的功能，架在那采集30個坐標，並計算平均值。

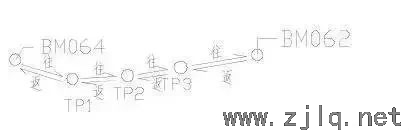

隻用平麵坐標，不用高程，高程用電子水準儀另測。本項目采用工程獨立坐標係統.水準測量步驟如下圖:從基準控製點到一個節點的往返閉合差小於規範再進行下一步測量，最後閉合到另一個基準點。

3.控製點坐標校驗

全站儀複核兩個點的距離，實測距離比設計距離小1CM，假如兩點間距160米，說明坐標有問題，固定一個點的坐標，保持方位角不變，重測或重算另一點的坐標，X,Y值與之前相比有幾毫米的差距。這樣用全站儀放樣出來的橋梁位置與設計的平麵位置有點偏差，有1cm左右的偏差。但是結構尺寸是準確的。全站儀測距是經過校核的。

4.施工放樣坐標的計算

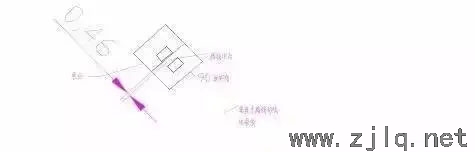

接下來的工作是計算坐標，因為圖紙沒有給出各個部位的設計坐標，所以要自己算，辦法就是用CAD畫圖的功能畫出來。怎麽畫如下:首先計算線路坐標，采用計算軟件(可用“輕鬆測量”，“道路測量員”等)計算橋墩中線，前牆台尾所對應的路線坐標。在墩中心位置處垂直於路線切線作垂線，計算垂線上點的坐標，比如路線右側10米點坐標(計算軟件有相應的功能)。這樣橋墩的軸線就確定了。打開CAD畫圖軟件用多段線(PL)功能，輸入坐標(格式為Y,X)，在此基礎上畫出墩。如圖:

曲線橋圖紙上是向路線外側偏移40cm，半徑小於1200米就有個E值，在圖紙上有曲線布置圖，所以在畫橋墩圖的時候，不但要偏移40CM，還要偏移E值。畫CAD圖時，比例按1:1畫，畫出來的圖就是實際的平麵尺寸。

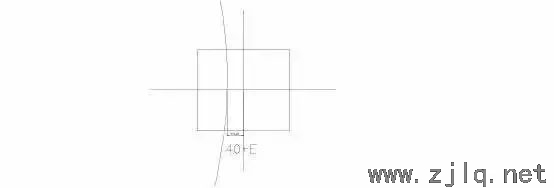

畫圖時畫出承台的圖形，它的中點在曲線上，墩柱的中心是不和路線重合的，它沿垂直路線方向偏移40+E，偏向曲線的外側。如圖:

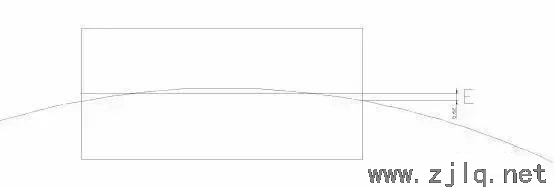

橋台布置圖采用的是折線布置方式，台前台尾統統偏移E，向曲線外側偏移。如圖:



5.放樣

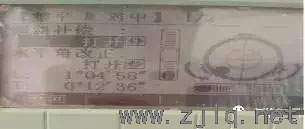

采用全站儀放樣，萊卡TS06型全站儀放樣步驟:設站，任意架設全站儀在方便觀測的位置，後視兩個控製點，這是後方交會法設站。儀器架在一個點上，對中整平，後視另一個控製點，這是坐標定向法設站。如圖:

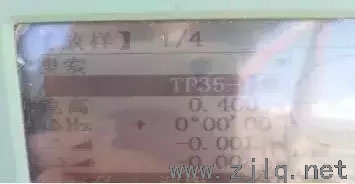

設站完成後就可以放樣了，將待放樣的坐標點輸入儀器，選擇放樣功能，放樣哪個點就選擇哪個點，水平旋轉照準部ΔHZ=0，指揮持鏡者左右移動到十字絲，按F2測距鍵，如果ΔL=0確定。

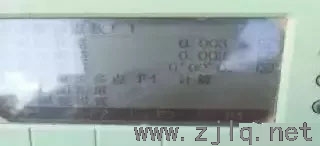

萊卡TS06plus型的全站儀是角度誤差是2秒，所以如果做三個控製點，在三個控製點分別整平對中，測夾角計算夾角和，最後和180度總有2秒的誤差。EDM設置中有個溫度和海拔設置，設置完後儀器自動計算出氣壓，折光係數，非常方便。乘常數設置1。將傾斜補償和水平角改正打開。如圖:

後期的高程放樣亦采用全站儀放樣，全站儀自帶的棱鏡有個MINI棱鏡，非常方便攜帶，也方便工人立直居中，精度很高，放樣墩頂結構物時一般采用MINI棱鏡放樣，精確瞄準後測的高程也準確，隻要放樣距離不是很長，放樣點與測站的距離，不大於控製點到測站距離，誤差就不大，總之考慮地球曲率的因素，前視後視距離差不大就行。

6.工作模式

工作模式是測量員和技術員分工合作，本項目隻有一個測量員，但是技術員數量比較多。分工合作主要體現在預埋鋼筋，預埋構件的放樣上，也體現在高程控製上。如墊石高程，木工將模板支好固定後，測量員在模板的四個角點測其模板高程，並用記號筆標示，將高程寫在旁邊，然後技術員上去檢驗，計算出向下返量多少厘米是設計的混凝土麵，標記在現場，或者畫出簡圖交代給工長，在施工時由工長進行丈量。預埋鋼筋一般是放樣其軸線或者其他能夠確定其位置的點，放樣點選在支好的模板的頂邊上，技術員再上去丈量。模板的校核亦是如此，模板支好後在模板的頂邊上放樣結構物角點，檢查支好的模板角點和設計的角點差距有多大，超出規範要求的再去調整。

7.工作內容

一個橋墩(高度小於25米)施工放樣要經過9道程序，分別是樁基，護筒高程，承台底麵高程，承台，承台預埋鋼筋及承台頂麵高程，墩底平麵位置，墩頂平麵位置，墊石，墊石預埋孔及高程。時間跨度也比較大，流水作業也至少需要3個月時間。一個橋台施工放樣要經過10道程序，分別是樁基，鎖口或護筒高程，承台，承台頂高程，台身，托盤頂帽位置複核及高程，前牆及高程，道渣槽，墊石，墊石預埋孔及高程。時間跨度大，要3個多月時間。

8.質量控製

控製點坐標測量由總部測量隊測，分部複核。高程測量由分部測量，總部測量隊校檢。樁基坐標，承台坐標，計算完成後總部測量隊校驗，保證計算無誤。而樁位，及墊石則由分部測量員放樣，總部測量隊複核。其中墊石是成品複測，樁位是放樣完成後鎖口或護筒複核。成品檢驗發現，唯一質量問題，是因為技術員和工長在工作交接中沒有理解到位導致的。放樣過程中經常檢查水準氣泡是否居中，清晨時因為太陽照射，儀器陽麵和陰麵溫差較大，氣泡經常不居中，在放樣時經常校核控製點，放樣完成後再進行控製點校核，偏差超過5mm則重新放樣。
