基於大數據平台的橋梁安全監測及維護技術研究綜述
1 建立大數據橋梁安全維護係統的必要性
21 世紀宏偉的橋梁建設規模及與飛速發展的互聯網技術縮小了人們交流和溝通時空，互聯網技術在橋梁安全維護領域應用也得到了快速發展。據統計，至2013 年我國橋梁數量有73. 53 萬座，其中特大橋3 075 座，大橋67 667 座，總裏程達3349. 44 萬m，94% 為中小橋梁位於縣鄉一級等通行能力差，技術標準低的公路上，其中荷載標準低，大約30%為3 ～ 4 類橋梁，大約15% 為不能滿足通行能力的橋梁。今後，橋梁重點將逐步從建設階段轉為養護維護階段。這麽大量橋梁運營維護安全工作成為十分緊迫的要求。
橋梁在長期運營過程中，隨著橋齡的增加，橋梁性能不斷退化，橋梁損傷及病害不斷增多，對橋梁養護及維護工作要求不斷提高。為適應這種趨勢和需求，我國規範針對橋梁項目維護內容、維護周期以及評定方法均作了明確規定。《公路橋涵養護規範》要求橋梁每月至少1 次經常性檢查，定期檢查最長時間不超過; 《城市橋梁養護技術規範》中對橋梁技術狀況監測及評價的內容、方法、周期都做了相應的規定; 《公路水運工程試驗檢測管理辦法》
對橋梁機具和設備等參數提出要求，由此每座橋梁都產生大量的養護及維護數據。橋梁數據表現出格式多樣性和高維度的特點，
不但包括文本、數字、圖片及視頻等多種格式的數據，還包括橋梁類型、跨度、支座類型以及橋梁應力、撓度等多個維度的數據。傳統的橋梁檢測、養護、信息存儲及養護決策方式已經不能滿足於現代橋梁安全維護的要求。隨著移動互聯網技術的發展，將移動互聯網技術融入到橋梁安全維護係統中成為一種趨勢。Sybase 公司組建Sybase 分析平台，通過複雜
橋梁數據進行快速分析，尤其是在對高峰期數據分析進行了相關的探索，而我國在基於大數據平台的橋梁維護技術方麵還不成熟，因此建立基於大數據的橋梁安全維護係統十分必要。
2 橋梁大數據

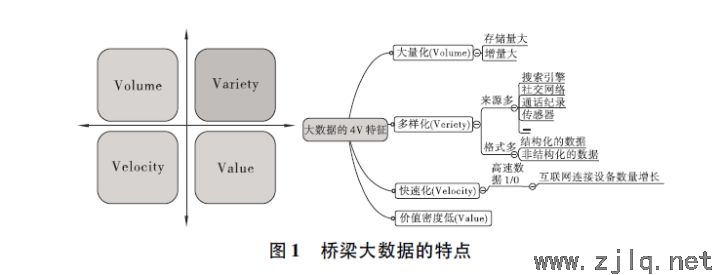

橋梁大數據具有數量大、多樣化、快速化及信息密度低的特點。每座橋梁橋梁具有完備的全壽命周期可備查詢的數據，包括橋梁規劃設計、建設、維護、檢測、加固、專家知識等信息數據，以及依靠先進技術建立的GIS 係統數據、3 維模型及橋梁分析數據。如圖1。
2. 1 橋梁建設資料、監控資料和施工資料對於運營橋梁來說，初始的橋梁檔案包括橋梁設計過程所產生的圖紙、文件、宣傳資料、試驗數據及報告，以及和施工過程所需的項目計劃書、招投標書、合同、驗收報告、竣工圖紙、會議記錄、財務報表、人員及企業檔案、產品說明書、技術指南、規範文檔等等。這部分資料將作為橋梁維護的重要參考，並
隨著橋梁建成使用，數據不斷得到擴充和更新。
2. 2 橋梁健康監測數據
國內部分大型橋梁考慮到橋梁構件數量較多，人工巡檢維護困難，在建設初期即安裝了橋梁健康監測係統，橋梁健康監測係統包括數據采集子係統、傳輸子係統、數據控製及管理子係統、評估及報警子係統。數據傳輸子係統中的監測數據包括環境與荷載數據、橋梁靜力響應數據與橋梁動力響應數據等3 部分數據。橋梁健康監測係統數據量大小與傳感器數量，采樣頻率設置相關，以普通型黃河特大橋橋梁健康監測係統為例，每天產生的監測數據大約
為1. 5 G，其中大部分為高頻采樣的動力響應數據以及橋梁視頻監測數據［7］。如此海量的數據的分析、存儲、查詢及調用的難度可想而知。全國現階段共完成300 多座橋梁的健康監測係統，監控數據不斷實時增加，並要求係統進行實時分析評估與報警，後期分析評估及報警數據也不斷新增。隨著橋梁健康監測係統數據挖掘工作及評估技術的發展，從橋梁健康監測數據中挖掘更多的信息內容也在不斷擴大。
2. 3 橋梁維護及養護數據
《公路橋梁評定規程》以及《城市橋梁養護規範》對橋梁養護巡檢周期、巡檢內容均有要求。在橋梁全壽命周期中，以每座橋按照規範要求每月進行一次巡檢，每年進行一次定期檢查，10 a 進行1 次檢定和特殊檢查，每座橋梁的檢測項目均不出現遺漏，包括主梁、墩柱及支座等基本內容。全國76 萬座橋梁，每座橋梁每發生一次檢測資料平均30 ～ 50頁，由此產生的檢測數據容量非常巨大。這些養護資料不但需要進行本橋全壽命周期內的性能趨勢分析，也需要實現同類型橋梁橫向對比，包括養護方式，養護頻率等對比分析，以保證最優的橋梁養護效果。充分全麵的橋梁數據對於更好地把握橋梁狀態十分重要，而橋梁數據越大，橋梁維護及養護數據分析工作越困難。
2. 4 橋梁分析數據
橋梁從建立之初的橋梁分析數據包括基於設計資料建立的有限元分析數據，以及有限元建模所需要的CAD 圖紙數據，材料屬性數據; 為完成橋梁交竣（jun4）工進行荷載試驗的有限元模型及橋梁應力應變、撓度分析數據及參數指標。橋梁長期運營後，橋梁性能劣化進行的橋梁模型修正數據，以及為模型修正分析提供的橋梁狀態及監測采集數據。為使橋梁性能恢複，對橋梁進行加固時的橋梁加固設計模型分析，加固後的橋梁指標分析，以及使橋梁性能恢複到設計狀態的對比數據分析。除此以外，對於部分中小橋梁定期監測的橋梁線形分析數據，沉降監測及分析數據。
基於《公路橋梁評定規程》以及《城市橋梁養護規範》進行的評分機製，橋梁劣化指標判定都屬於橋梁分析數據的來源，也是橋梁養護決策的重要依據［8］。
2. 5 橋梁決策數據
橋梁全壽命周期內，對橋梁進行性能恢複所作出的決策是橋梁重要的信息數據［9］，是橋梁綜合性能階段性提升的策略和途徑。橋梁決策數據一般包括多方麵的數據: 橋梁性能劣化發展原始數據、橋梁數據分析及原因數據、規範相關指標數據、橋梁加固及改造數據、橋梁修複決策數據。
3 大數據平台功能
橋梁大數據平台依靠雲技術、互聯網技術、數據庫技術、多媒體技術、數據分析技術、數據挖掘技術、虛擬現實技術，實現橋梁數據的信息化、便捷性、智能性、時效性、統一規範、安全性等內容［10］。完整的橋梁資料及快捷的查詢服務是延長橋梁壽命，提高橋梁性能的基本要求。橋梁大數據不但包括橋梁自身建設、養護及分析數據，還包括橋梁車輛荷載數據，天氣及溫濕度數據。因此建立大數據
平台的目的包括:
2) 為不同級別、不同地區的管理用戶對線路級或路網級橋梁提供便捷的智能化管理平台，通過平台實時了解橋梁狀態，實現橋梁相關資源共享，提供一種新的橋梁安全維護的合作模式和革新方式，提高橋梁管理遠程協助能力。
3) 為橋梁管理人員提供快捷查詢，多角度、多方位、多層次的提供橋梁對比信息，為橋梁快速、準確及有效的決策提供高質量的服務。
4) 為使用用戶提供可視化、友好界麵、安全快速、全麵的橋梁服務功能。
5) 為巡檢人員科學製定巡檢任務及計劃，提供完備的檢測方案，預備檢測工具或推薦完善的解決方案及更適用的檢測儀器。
6) 通過大數據平台實現大規模數據的解決方案，避免大麵積的災難事故發生，及早預防。
7) 為橋梁加固提供解決方案，並方便用戶對橋梁加固及資金的合理管理，透明分配。
4 大數據平台的架構

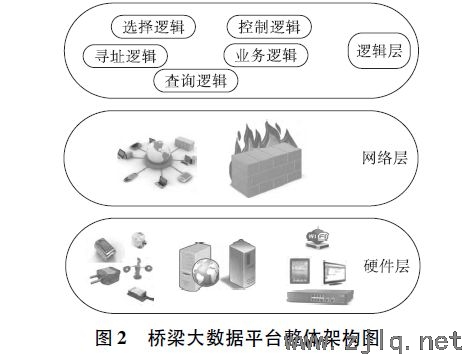

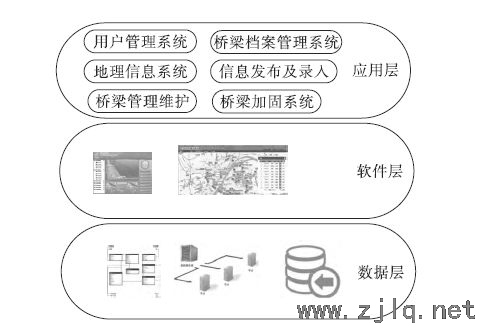

大數據平台整體架構是由多個分布式微雲平台組成，采用一定的拓撲結構，通過網絡傳輸實現平台內數據互聯互通。大數據平台整體架構包括硬件層、網絡層、數據層、邏輯層、軟件層及應用層( 圖2) 。大數據平台具有開放、自由、統一規範的特點，平台內的用戶之間提供信息、資源、存儲、查詢、統計及分析等共享服務［11］。
1) 微雲平台是橋梁大數據平台的數據來源，包括數據來源、數據存儲、數據分析、數據整合及用戶多樣性展示等功能。微雲平台信息來源非常廣泛，既包括橋梁結構性信息，也包括非橋梁結構性信息，例如實時天氣信息，路況信息，地震台風等信息，為其他用戶實時收集和傳播信息數據。微雲平台具有全麵、靈活的配置特點。每個微雲平台也包括硬件
層、網絡層、數據層、邏輯層、軟件層及應用層，在滿足橋梁大數據平台下的安全性及統一性要求的情況下，既可以由單台服務器或多台服務器組成，也可以由移動終端組成，實現資源共享，為平台提供服務或獲取相關服務［12］。每個微小雲平台在大數據平台內具有同等地位，但根據每個微小雲平台的存儲介質大小、平台硬件數量多少，運算能力快慢，以及網
絡速度的快慢分配不同的邏輯分析、運算能力及優先級別。
2) 硬件層包括前端采集設備及傳感器，傳輸層的網絡或3 G 傳輸設備，以及雲中心的數據存儲服務器，網絡安全防火牆以及後端的展示平台。
3) 網絡層包括物理接入以及安全防護兩部分，保證數據通訊以及數據通訊安全，包括尋址和路由選擇、連接的建立、保持和終止功能。大數據平台的網絡拓撲結構複雜，網絡層對平台下的通訊網絡的管理，實現資源子網聯通平台網絡的方式。網絡層需要實現查詢時間、容量的均衡性。
4) 數據層包括提供數據存儲架構，存儲模式、中心數據庫，是整個係統的核心。數據層下的中心數據庫分為數據數據庫、邏輯數據庫、地址數據庫。為實現網絡層快捷尋址，數據層中的數據庫結構應保持一致，使存儲保持規範與統一。
5) 邏輯層主要規劃數據流程處理及查詢路線，調度數據流程。
6) 軟件層包括用戶管理軟件、數據錄入軟件、地理信息軟件、數據分析軟件、評估及報警軟件、數據查詢軟件以及信息統計軟件。軟件層是連接數據層與應用層的重要環節，主要對原始數據進行操作，牽涉到較複雜的算法，軟件層要滿足健壯性、安全性，對軟件響應時間、係統響應時間和應用延遲時間、吞吐量、並發用戶數、資源利用率滿足相應的指標
7) 應用層直接麵對用戶，為用戶提供多元化，定製化的服務，為用戶提供快捷查詢，滿足用戶需求。應用層包括對用戶體驗感，意見回收處理。
5 橋梁大數據平台功能模塊
橋梁大數據平台按照功能模塊及用戶需求進行劃分，主要包括用戶管理子係統、橋梁地理信息係統、橋梁檔案及資料子係統、橋梁信息錄入及發布子係統、橋梁維護及管理子係統、橋梁加固維修子係統
等6 個部分。
5. 1 用戶管理子係統
橋梁大數據平台具有自由、開放的特點，因此平台用戶具有複雜性。用戶管理子係統主要對用戶注冊、登錄權限進行分配及管理，對不同組織機構、不同部門用戶實行角色權限管理。並根據用戶的角色權限開放不同的功能。
5. 2 橋梁地理信息係統
橋梁地理信息係統利用虛擬現實技術，將移動GPS 定位與橋梁空間定位相結合，實現橋梁快速定位。通過地理信息係統實現橋梁可視化，對橋梁進行三維或二維展示，標注橋梁屬性、狀態以及模擬橋梁周圍環境，提高用戶的體驗感與參與。並根據不同權限用戶定製的橋梁信息，開放橋梁相關的圖紙信息、視頻信息、維修檢查及其他信息內容。
5. 3 橋梁檔案資料子係統
橋梁檔案資料子係統主要對橋梁全壽命周期的橋梁資料進行管理，提供查詢服務功能。橋梁檔案資料包括數字、文本、圖片及視頻等多種類型的格式，主要采用數據庫管理方式對資料進行歸納和管理。數據庫根據橋梁信息屬性統一進行存儲，以實現橋梁信息查詢的便捷性，快速實現橋梁信息的定位、收集及統計功能。
5. 4 橋梁信息錄入及發布子係統
橋梁信息錄入子係統主要基於智能終端的數據錄入方式，充分應用新技術、新設備實現橋梁信息的高效采集，充分減輕管理人員的工作量，顯著提高工作效率。實現對橋梁病害信息的全麵采集，以及對病害的文本描述信息、照片、位置信息錄入、病害養護過程記錄、病害分析及養護決策。支持本地計算機的同步傳輸和無線網絡的實時傳輸，對道路通行
影響較大、危害大的重大病害，實現數據的實時傳輸，增強對重大事件的應急響應能力。
橋梁信息發布子係統對需要經常變動的信息，如橋梁交通信息、橋梁維修加固信息和橋梁動態等更新信息集中管理，並通過係統進行發布。
5. 5 橋梁維護及管理子係統
橋梁維護及管理子係統主要對維修方案進行定製，編製養護任務單，按照養護任務單記錄養護信息或者添加單條養護信息，對養護進行驗收，維修保養台賬，養護工程合同管理。編製維修方案、維修保養任務單，自動生成台賬，按照任務單進行養護，填寫養護信息，添加任務單之外的養護信息，按照任務單進行工程驗收，填寫工程報驗單，記錄病害處理方法。
5. 6 橋梁加固維修子係統
橋梁加固子係統主要對橋梁加固方案，加固資金等進行管理，包括對橋梁病害情況介紹，病害原因分析，專家意見，加固方案，加固效果以及加固資金的管理。橋梁病害、原因分析以及加固方案等重要信息進行分類管理，以便於用戶的查詢。
6 橋梁大數據平台應用
6. 1 橋梁綜合信息
橋梁主要承擔交通功能，橋梁大數據平台向公眾發布橋梁安全信息、交通信息以及天氣信息，為公眾出行提供出行參考。橋梁所處線路上的橋梁交通信息在大平台上實現資源共享，包括攝像頭信息、監測信息以及天氣信息，改變橋梁被動或事後反映的境況，實現橋梁的預測性預警，提前向公眾發布預警信息。超載對橋梁的影響較大，輕則使橋梁損傷加大，壽命減少，嚴重時導致橋梁垮塌。通過大數據平台對超載車輛類型統計規律分析，超載司機的統計規律分析，以及超載車輛通行時間規律的分析，向交通管理部門以及公眾發布相關超載信息，實現橋梁超載治理。
6. 2 智能化養護
良好的橋梁維護可以延長橋梁壽命，減少橋梁病害出現的風險，有效減少橋梁病害的發展。大數據平台可實現橋梁養護的智能化與便捷化。通過大數據平台智能提供養護計劃，養護要求，進行養護設備的合理配置，向養護人員實時提供橋梁曆史養護信息，為養護提供參考，根據養護完成內容製定下階段的推薦內容及方案。大數據平台可根據養護人員的不同需要，提供相關的內容，包括對養護設備管理，設備維護及標定提醒，推薦精度更高的維護設備以及進行設備升級等
6. 3 多元化橋梁決策
大數據平台實現了橋梁維修加固的多元化決策。通過橋梁大數據平台，對橋梁病害發生及發展曆史進行分析，實現對橋梁病害發展對橋梁影響的整體及全麵分析。通過平台對同類型橋梁發生病害進行對比分析，對病害的規律性進行統計分析，包括對病害發生的原因進行統計，判斷病害屬於普通病害或特殊病害。對橋梁病害信息全麵性掌握後，通過平台遠程協作及專家庫，請求專家提出相關檢修及加固意見，最後綜合專家意見對橋梁病害及缺陷進行加固方案決策。
6. 4 便捷化辦公
利用橋梁大數據平台還可以實現便捷化辦公，提供個人日常辦公管理功能，包括工作計劃管理、日程安排、通訊名錄、個性設置等功能; 提供公文的收發管理功能，包括收文登記、發文擬製、公文辦理、公文催辦、公文跳轉、歸檔銷毀、公文查詢等功能。
7 結語
由於橋梁安全養護涉及到海量的數據，傳統的養護技術已經不能滿足現代化橋梁養護的需要。本文通過對養護數據類型的來源分析和數據特點，提出采用橋梁大數據平台解決現階段橋梁養護的問題，並對大數據平台建設目的，整體架構、功能模塊劃分及應用進行了闡述。隨著橋梁養護技術的發展，大數據平台將會與更多領域提供廣泛應用，為人們生活提供便捷化服務。
