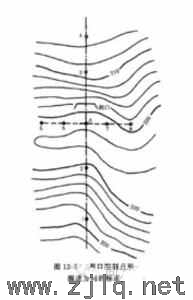

腰線測設：在隧道施工中，為了控製施工的標高和隧道橫斷麵的放樣，在隧道岩壁上，每隔一定距離(5-10m)測設出比洞底設計地坪高出1m的標高線，稱為腰線。腰線的高程由引入洞內的施工水準點進行測設。由於隧道的縱斷麵有一定的設計坡度，因此，腰線的高程按設計坡度隨中線的裏程而變化，它與隧道的設計地坪高程線是平行的。

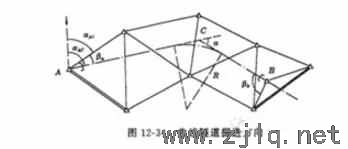

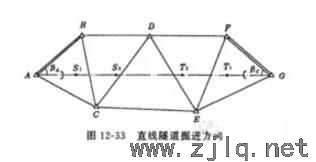

④掘進方向指示

隧道的開挖掘進過程中，洞內工作麵狹小，光線暗淡。因此，在隧道掘進的定向工作中，經常使用激光準直經緯儀或激光指向儀，以指示中線和腰線方向。它具有直觀、對其他工序影響小、便於實現自動控製等優點。例如，采用機械化掘進設備，用固定在一定位置上的激光指向儀，配以裝在掘進機上的光電接收靶，當掘進機向前推進中，方向如果偏離了指向儀發出的激光束，則光電接收靶會自動指出偏移方向及偏移值，為掘進機提供自動控製的信息。

(2)洞內施工導線和水準測量

①洞內導線測量

測設隧道中線時，通常每掘進20m埋設一個中線樁。由於定線誤差，所有中線樁不可能嚴格位於設計位置上。所以，隧道每掘進至一定長度(直線隧道約每隔100m左右，曲線隧道按通視條件盡可能放長)布設一個導線點，也可以利用埋設的中線樁作為導線點，組成洞內施工導線。導線的轉折角采用DJ2級經緯儀至少觀測兩個測回。距離用經過檢定的鋼尺或光電測距儀測定。洞內施工導線隻能布置成支導線的形式，並隨著隧道的掘進逐漸延伸。支導線缺少檢核條件，觀測應特別注意，轉折角應觀測左角和右角，邊長應往返測量。根據導線點的坐標來檢查和調整中線校位置。隨著隧道的掘進，導線測量必須及時跟上，以確保貫通精度。

②洞內水準測量

用洞內水準測量控製隧道施工的高程。隧道向前掘進，每隔；200-500M應設置一個洞內水準點，並據此測設腰線。通常情況下、可利用導線點作為水準點，也可將水準點埋設在洞頂或洞壁上，但都應力求穩固和便於觀測。洞內水準線路也是支水準線路，除應往返觀測外，還須經常進行複測。

(3)盾構施工測量

盾構法是隧道施工采用的一項綜合性施工技術，它是將隧道的定向掘進、運輸、襯砌、安裝等各工種組合成一體的施工方法。其工作深度可以很深，不受地麵建築和交通的影響，機械化和自動化程度很高，是一種先進的土層隧道施工方法，廣泛用於城市地下鐵道、越江隧道等工程的施工中。

盾構的標準外形是圓筒形，也有矩形、半圓形等與隧道斷麵相近的特殊形狀。圖12-37所示為圓筒形盾構及隧道襯砌管片的縱剖麵示意圖。切口環是盾構掘進的前沿部分，利用沿盾構圓環四周均勻布置的推進千斤頂，頂住己拚裝完成的襯砌管片(鋼筋混凝土預製)，使盾構向前推進。

盾構施工測量主要是控製盾構的位置和推進方向。利用洞內導線點測定盾構的位置（當前空間位置和軸線方向）。用激光經緯儀或激光定向儀指示推進方向，用千斤頂編組施以不同的推力，進行糾偏，即調整盾構的位置和推進方向。
