橋梁健康監測係統的運用及發展

更新時間：2021-04-10 17:51

閱讀量：

字號：

   1、引言
        新時代的持續發展，催動了橋梁規劃及構建的跨越發展。在2014年末前，國內已建成或在建的橋梁數量已逾75.7萬，長度超過了4257萬延米。社會的綜合性進步，提高了交運的需求額度，催動了諸如行車密度等係列數據的增大，同時需要或者有待維修的橋梁也多了起來。據初步統計，涉危橋梁數量近八萬，占比一成以上，即沒十座橋梁中便有一座是危橋 [1]。
        在係列或者多類型的基建中，橋梁需求的資金額度較大，使用時段一般很長，因此運營質量本身的重要性也非常明顯。國內係列橋梁中，部分存有在用時段偏長，初始確定的承載額度較低，及部分車輛載貨超過既定設計等係列風險現象，導致橋梁本身出現有諸如裂縫等風險問題和現象，已經難以應對目前的交通量需求，安全問題突出。當前對於橋梁的檢查主要還是采用傳統的定期檢查方式，這種方式的檢查間隔時間較長，往往是一年以上，無法做到對橋梁結構健康狀況的實時監測，不能在橋梁發生異常情況時提供預警。因此，對於橋梁結構健康狀態的監測是一項重要而緊迫的工作，特別是特殊結構、交通主幹道的重要橋梁，橋梁結構的健康監控就尤為重要。
        2、橋梁結構健康監測係統發展現狀
        結構健康監測係統指利用現場的無損傳感技術，通過包括結構響應在內的結構係統特性進行分析監測、評估，以實時監測橋梁結構性能變化。該類檢測的重要訴求之一是當特定架構或者建築在環境抑或本身情況發生問題的時候給予及時預警提示，確保既有損壞在事故發生前得到檢測和重視，籍此提升在管維等方麵決策的科學度，具有即時性的特征。[2]。

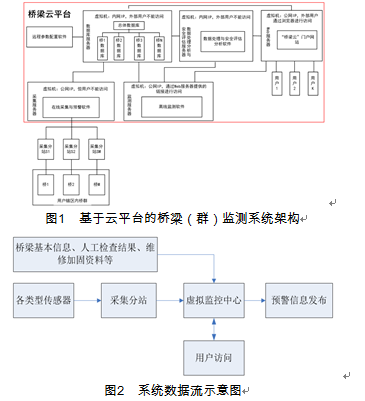

        監測係統總體架構以雲計算技術為基礎，采用無線專用傳感器進行傳輸。

        目前橋梁監測係統的內容有[3]：
        （1）荷載（包括風、地震、溫度和交通荷載）。所使用的傳感器有：專門測速的儀器、專門測量溫度的儀器、專門稱量的儀器和專門度量地震尤其是較強等級地震的儀器。
        （2）幾何監測。以橋梁架構中的係列部分是否出現位置方麵的異常為客體進行的檢測，主要關注橋塔沉降等風險現象及問題。所使用的傳感器有：基於角度傾斜、位置異動、距離測量功能的儀器。
        （3）結構的靜動力反應。假設在基於角度傾斜、位置異動等功能的特殊儀器在發揮具體作用跟蹤相關情況變化蹤跡；而應變儀的功能主要是針對應變本身，另外也涉及到應力方麵。測力計主要著眼於張力情況，具體目標測量對象有主電等。加速度計的功能則重點考量在加速過程中係列構造之間的應變情況，借助相關係統的記錄，獲得係列對應數據。
        現在，國內配置有類似檢測係統的橋梁數量尚不多，僅有數百座。而且，已經配置相關檢測係統的橋梁所應用係統相對簡單，主要著眼於傳感器，構建時間較晚，普遍是二十一世紀以後的事情。不過，最近幾年這種情況得到了部分改觀，標準化等成了新的發展趨勢，更重要的是相當一部分規模較大的橋梁都在醞釀配置相關係統。[4、5]。
        3應用實例
        廣州市某匝道橋，跨徑組合：E1~E6為一聯（18+18+20+20+20.82）m；E6~E7為一聯42.50m（全焊有翼U形加勁肋鋼箱梁）；E7~E12為一聯24+20+20.23+22+22.14）m；E12~E17為一聯（21.33+21.9+22.22+22+19.75）m。
        2015年9月23日，管養單位在日常維修巡查過程中發現，該橋E6#墩箱梁牛腿左右側麵均存在1條斜向裂縫，裂縫寬度較寬。為確保橋梁結構安全，在橋梁維修加固之前，對該橋E6、E7箱梁牛腿的典型裂縫進行監測跟蹤。

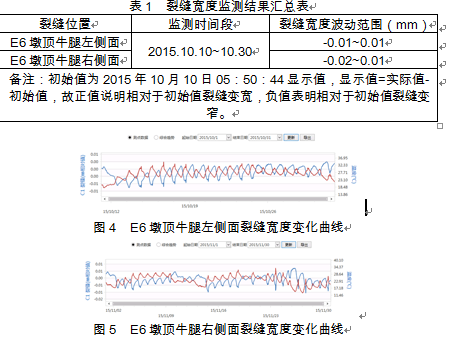

通過對2條典型裂縫於2015年10月10日至10月30日的監測，監測頻率為每20min采集1次數據，裂縫寬度變化情況如下表1和圖4~圖5。可見，本次監測時間內，牛腿的裂縫寬度基本處於穩定狀態。

        該橋梁結構健康監控係統為橋梁結構的正常運營提供了保證，為橋梁的管理和維修決策提供科學依據。並相對於傳統的檢測，創造了極大的經濟效益。
        4存在問題
        就現在橋梁結構健康監測的研究發展水平來看，該係統仍然存在以下幾個的問題[6]：
        （1）既用的計算方法有待優化，導致目前需要檢測過多的動點，宏觀體量偏大，數據繁雜質量偏低。在具體管理層麵，目前在諸如查詢等方麵基本上沒有形成較為係統而到位的信息係統，相當一部分數據無法得到有效而充分應用。
        （2）既有係統的規範度偏低，甚至缺乏這方麵的明顯導向。目前，在評估大跨度橋梁的時候，往往僵化搬用小橋梁的相關手段及方法。具體而言，該方法強化從外部關照大概形狀，及對具體使用情況以定性思維進行粗略評估。在具體開發等事宜方麵，目前並沒有統一的規程及標準數據。
        （3）和基於管理的係統之間的對接存在一定問題。麵對特定橋梁，尤其是構造相對複雜的個案，怎樣推動實現部分和整個橋梁及多維度檢測之間的結合，並且在合理結合中借助信息化技術推動自動化等態勢的實現，還有在具體評估中如何協調橋梁本身的健康和使用過程中的安全這兩大關鍵維度等等，均是學界關注的重點。
        5、發展趨勢
        以國內若幹在建橋梁所配備檢測係統為客體，從整體上關照具體特征，得出國內在這方麵未來應該主要有如下幾個方向 [7]：
        （1）從複雜度有限而且容易局限在建築主體的檢測現實，先內在係統而且實現全覆蓋的檢測方向發展，並且最終具備整體性的綜合特征。
        （2）從比較簡單的數據采取及儲存，向兼具下個階段的處置及具體分析功能，未來出具的具體結果對於決策而言的價值會更高。
        （3）在技術層麵會出現一個質的提升，相關器材的靈敏度等方麵會更優。
        （4）特定係統的局限性將大為降低，甚至可為國際合作提供支撐。
        （5）基於操作而出具的界麵等事宜將更為優良，而且會出現趨於中國本土化的轉型。
        6、結語
        基於健康考慮的檢測，主要是立足於非有線傳感的相關技術等，可時性而非間斷的檢測或監控橋梁運行中的具體運營態勢，進而即時性獲得係列相關數據及背後的真實信息，在進行快捷分析的基礎上判斷健康情況，對就可靠維度進行深度評估，進而推動相關決策的科學化轉型。還有就是，該檢測還能在理論及理念層麵推動橋梁設計水準的提升，並利於涉及橋梁係列問題尤其是新問題的破解，意義非常關鍵而廣泛。不過，以為擬特定橋梁所處的環境及經營過程中遭遇到的情況很難準確預期，還有就是在既定壽命期限中對其本身的狀態變化情況的關注度可能存在局限，所以相關研究目前並不深入，甚至可以說尚處於初步階段，亟待進一步的深化及摸索，尤其是需要立足於漫長的檢測或監控，推動理論研究的升華，進而為實務層麵開拓可觀的新空間。
        參考文獻：
        [1]馮正霖.我國橋梁技術發展戰略的思考[J].中國公路，2015（11）：38-41.
        [2]王曉東.淺析結構健康監測的現狀與進展[J].經濟技術協作信息，2007（21）：131-131.
        [3]秦權.橋梁結構的健康監測[J].中國公路學報，2000，13（2）：37-42.
        [4]周文鬆.大跨度斜拉橋健康監測係統研究與應用[D].哈爾濱工業大學，2005.
        [5]孫利民，孫智，淡丹輝，等.我國大跨度橋梁結構健康監測係統研究與應用現狀[C]// 全國橋梁學術會議.2006.
        [6]趙文秀.橋梁健康監測係統的若幹問題[J].世界橋梁，2008（4）：75-77.
        [7]王宇.橋梁健康監測係統研究現狀與發展趨勢[J].城市建設理論研究：電子版，2014
