智慧汙水廠智能加藥係統解決方案

一、需求背景

2017 年年初，國家發改委發布了《“互聯網 + ”綠色生態三年行動實施方案》的通知，文中明確提出了“大力發展智慧環保”要求，這是智慧環保概念的首次提出。“智慧水務”是“智慧環保”概念具體到水務領域的體現，以更加精細和動態的方式管理水係統，具有可靠性高、功率小、運行成本低、實時性強等特點，有助於規範管理、節能降耗、減員增效。

我國水處理行業在經曆了上世紀八十年代的打基礎階段以及新世紀前後的自動化階段後，已基本實現了城鎮汙水全處理（截止 2016 年底，全國城鎮汙水處理率達 96% 以上），水處理廠均建設了設備自動化控製係統，大幅解放了勞動力。目前，行業正處於智能化轉型階段，利用無線傳感器網絡、數據庫技術和 3/4G 網絡，搭建水處理企業的數字化業務係統和數據庫，大大提高了信息存儲、查詢和回溯的效率，初步實現了業務管理的信息化，突破了水處理企業原有各工藝、各係統環節間的“數據孤島”，實現了數據“一張圖”、“一張表”。然而，從信息化到智能化仍然存在較大差距，例如，缺少對水處理工藝環節的智能控製，絕大部分過程控製仍然依靠人工決策，難以將數據與精細化管理充分結合。

以混凝工藝為例，這是最常見、應用最廣泛的一種水處理工藝。其原理是通過向水中投加化學藥劑，破壞水中懸浮汙染物電荷穩定性，促使其團聚形成礬花後從水中沉澱去除。整個混凝反應過程受多種因素影響，包括水體汙染程度、水中電荷分布、流場情況、溫度情況等等，並且反應過程存在滯後性，整個反應過程難以建立精確的數學模型，造成目前仍以人工巡檢為主要控製方式，存在人力投入大、藥劑浪費、水質波動等問題。濁度 （ SS ） 反映水中懸浮顆粒物的濃度 ， 是反映水質的重要因素 ‚ 也是決定混凝劑投加量的重要因素。當原水遭遇洪峰或其他擾動影響時 ， 原水濁度變化較大 ， 濁度增加 ， 投藥量加大。另外混凝池在不同的濁度下 ‚ 混凝反應效果也不同。水溫影響混凝劑溶解速度 ‚ 水溫越低 ‚ 膠體運動速度越小 ， 混凝反應效果不好 ， 不利於混凝 ‚ 因此水溫對耗藥量也較大影響。處理水的 PH 值不同對混凝有不同的影響 ‚ 混凝劑投入後水解產物直接受 PH 值影響 ‚ PH 值影響水解產物的存在狀態。隻有在一定的 PH 值範圍內 ‚ 混凝劑 才 能發揮最佳效果。

在汙水處理係統中，為了除去或降低水中懸浮物，使其產生大顆粒的凝聚體，加快水中雜質和汙泥沉降速度，一般在汙水處理的沉降部分加入一定濃度的絮凝劑。用於含油汙水處理的絮凝劑包括無機絮凝劑、有機絮凝劑和複合絮凝劑 3 大類。為了保證加藥濃度、減輕工人勞動強度和降低藥劑成本，應用絮凝劑自動加藥工藝技術。

智能加藥係統應用實時控製理念、數值模擬分析技術及動態控製，按需加藥，實現出水水質穩定達標，優化汙水處理廠運行，進一步實現可持續的穩定達標與節能降耗。

二、智能加藥係統構成

智能加藥係統像人類大腦一樣具備接收、存儲、分析信息等功能，基安雲智能加藥係統采用 “前饋 + 反饋”的閉環控製模式。

首先通過前饋專家模型采集分析源水流量、濁度、 PH 值 等數據信息並快速建模，再利用人工神經網絡對模型進行深度學習，通過多步預測、滾動優化和反饋校正識別出加藥量和變量之間的對應關係，最終得出最精準的藥劑投加量。基安雲智能加藥係統可通過軟件平台對工藝過程進行全自動監控、診斷，投藥全程自動化控製，設備故障自動進行切換控製；實現對設備運行、藥劑消耗、水質監控等方麵進行實時診斷、數據分析、故障預測及報警 。

投加係統包括用於檢測進水口水質的進水端 水質監測儀器 、用於檢測出水口水質的 水質監測儀器 、用於根據進水口水質和出水口水質計算投藥參數的控製裝置和用於根據投藥參數投藥的投藥裝置，進水端 水質監測儀器 、出水端 水質監測儀器 和投藥裝置均與控製裝置連接。通過進水端 水質監測儀器 檢測進水口水質，出水端 水質監測儀器 檢測出水口水質，控製裝置根據進水口的水質實時計算出投藥參數；同時根據相關標準定義的水質指標設定值和出水口水質實時修正投藥參數；實現了基於前饋和反饋複合的汙水處理藥劑投加控製，具有控製過程反應迅速，投藥量調節精確的優點，可以達到保證出水口水質的同時節省藥劑，避免多餘藥劑汙染環境的效果。

裝置工作原理：幹粉絮凝劑加入幹粉料鬥後，按設定的配比濃度，由螺杆給料機定量輸入溶解箱內，與定量的清水混合，經過攪拌器攪拌、熟化後，由計量泵將混合液外輸至加藥點 。

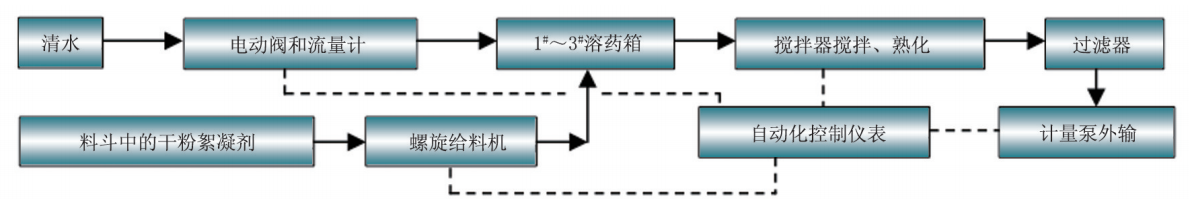

絮凝劑自動加藥工藝流程

設備包括浸潤器、溶藥攪拌器、加藥泵、稀釋裝置、儀表、管路、管路附件、控製櫃。此控製櫃既可手動按鈕控製，也可與 PLC控製櫃聯動控製。

三、自動加藥裝置

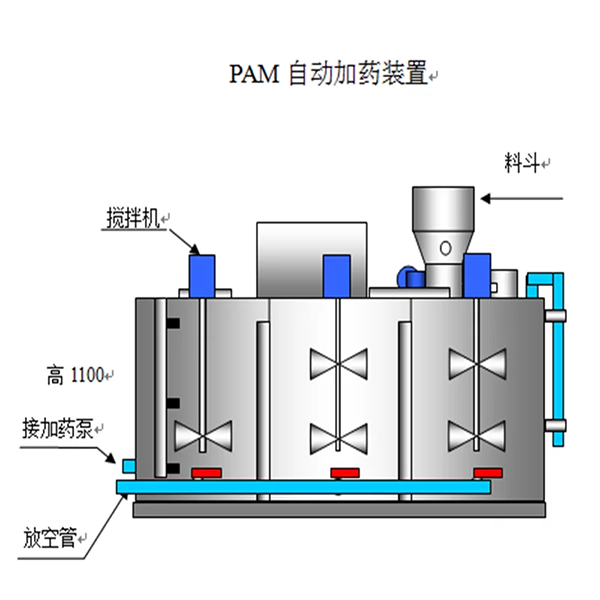

加藥設備示意圖

基安雲智能加藥係統采用基於 SS 負荷 、 PH 值 的前饋補償，結合出水 SS 濃度 、 PH 值 安全控製的綜合策略。安全控製環節根據出水出水 SS 濃度 、 PH 值 ，動態調節控製策略。前饋補償控製環節，實時監測水質水量和工藝運行參數，利用尋優模型算法，將采集數據與加藥量進行關聯控製，減少進水負荷變化對出水 SS 濃度 、 PH 值 結果的幹擾和影響，同時降低甚至停止不必要的藥劑投加 。

係統組成：

1. 在線監測儀表主要用於實時監測沉澱池等 SS 濃度 、 PH 值 ，作為控製信號發送到智能加藥係統；

2. 控製模塊包括數據采集與傳輸模塊、加藥控製模塊、人機交互等，實現藥劑投加過程的前饋補償與安全控製；

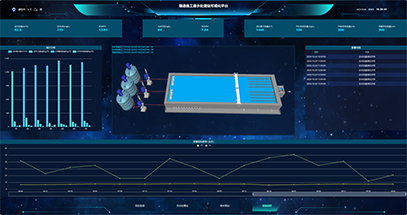

3. 配套軟件係統的主要功能為：遠程控製、實時數據顯示、參數設定、報警顯示、趨勢查詢、權限管理等。
生產采用的幹粉絮凝劑為每袋 25kg 的有機高分子助凝劑。現場根據幹粉稀釋濃度要求、加藥箱的容積、計量泵排量、每天加藥量，合理確定了外輸量、幹粉加藥濃度等參數。

目前在汙水處理過程中，一般采用反饋控製的方法，可抑製外部擾動的影響，確保過程的穩定性，並優化經濟指標，反饋控製係統的組成包括被控過程、檢測器、變送器、控製器及執行器。反饋控製具有對內部係統參數變化和外部環境幹擾敏感度高的優點。如果被控變量實際值與給定值發生偏離，控製係統就會立巧響應並校正偏差。因此反饋控製對無法預計的幹擾具有明顯優勢。

前饋反饋複合控製具有以下優點：

１、通過反饋控製可以保證受控變量的控製精度，既保證受控變量穩定後的數值，又能克服前饋控製回路之外的各種擾動的影響；

２、引入反饋控製後，可以降低對前饋控製模型精度的要求，便於簡化和實施前饋控製模型；

３、反饋控製回路提高了前饋控製模型的適應性。 如果自動加藥裝置測出的流量值和 SS 濃度暫時不可用 ( 例如出現了故障 ) ，係統會自動采用鎖定故障前的加藥量，並按照此加藥量持續加藥。

三、係統原理及運行對比

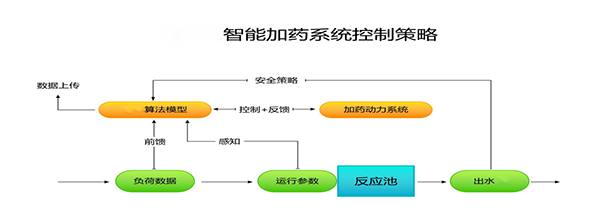

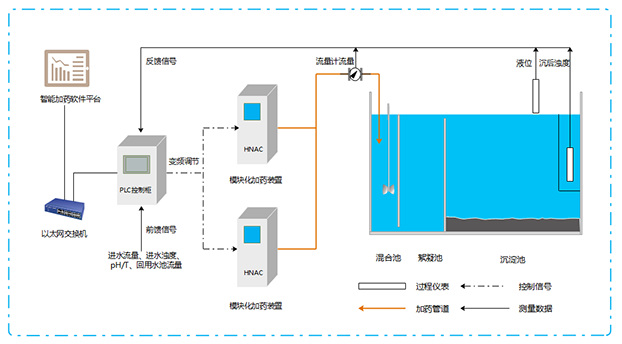

智能加藥係統原理圖

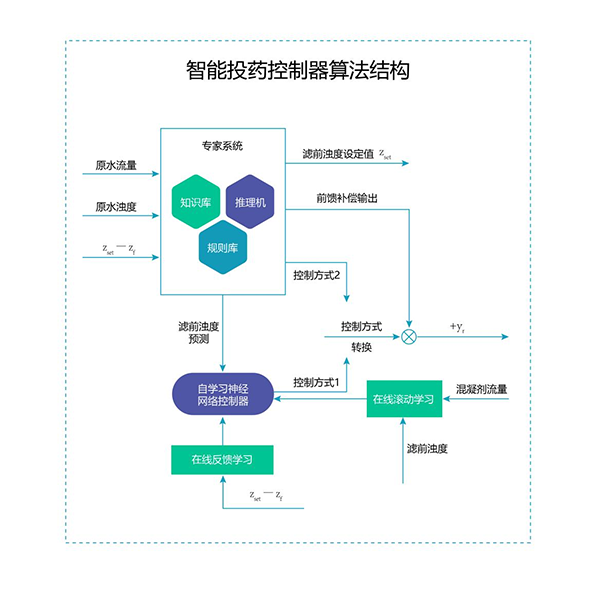

智能投藥控製器算法結構

工藝流程圖

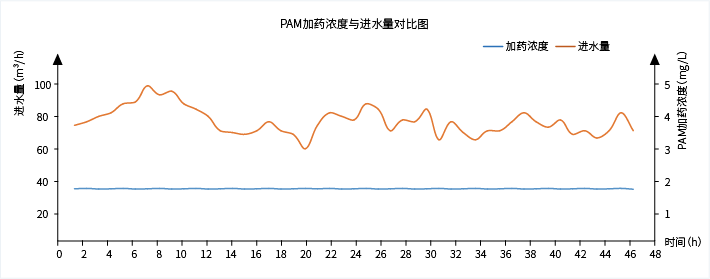

實際運行過程中，加藥係統可確保進水水量發生波動而加藥濃度依舊穩定。

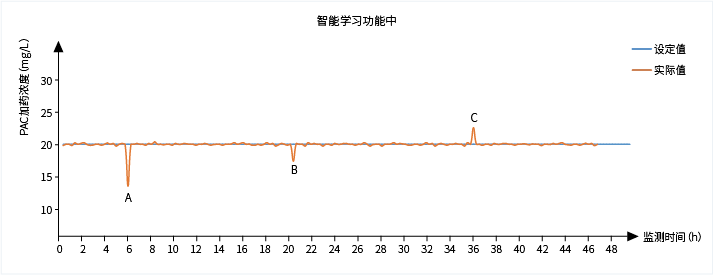

智能學習功能可根據曆史加藥數據自動學習，糾正當下的加藥偏差，達到加藥精準穩定。即使出現人為誤操作，加藥實際值發生偏差，通過智能學習程序係統會自動修正實際加藥量，恢複到設定的加藥量。

智能反饋功能可根據出水 SS 、 PH 等相關指標的高低來判斷加藥量是否合適，若實際出水監測值和設計值出現較大偏差，程序會自動修正加藥量，達到合理的出水指標。

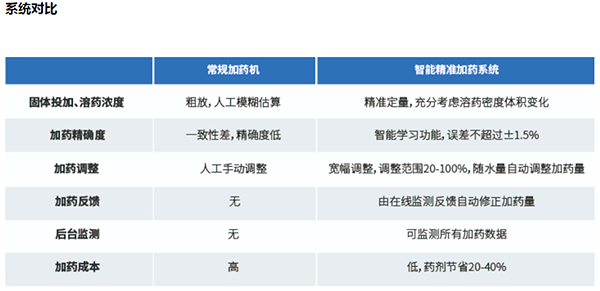

係統對比

1 、 降低藥耗，數據實時監控；

2 、 節省人工，支持遠程控製，實現無人值守；

3 、 精準投加，確保工藝段運行穩定；



智能實時控製係統，利用其內置的數學模型，以及精確穩定的在線監測儀表，能夠實現快速、準確、穩定的藥劑投加，不僅能夠明顯

消除由於進水不穩定造成的出水 SS 波動，削峰效果明顯，使出水 SS 穩定達標，而且在進水 SS 較低時，可以自動降低藥劑投加量或者間斷性加藥，極大地節省藥劑投加量。智能加藥係統穩定可靠、精準控製，為用戶降低管理成本及提升經濟效益，具有廣闊的應用前景。

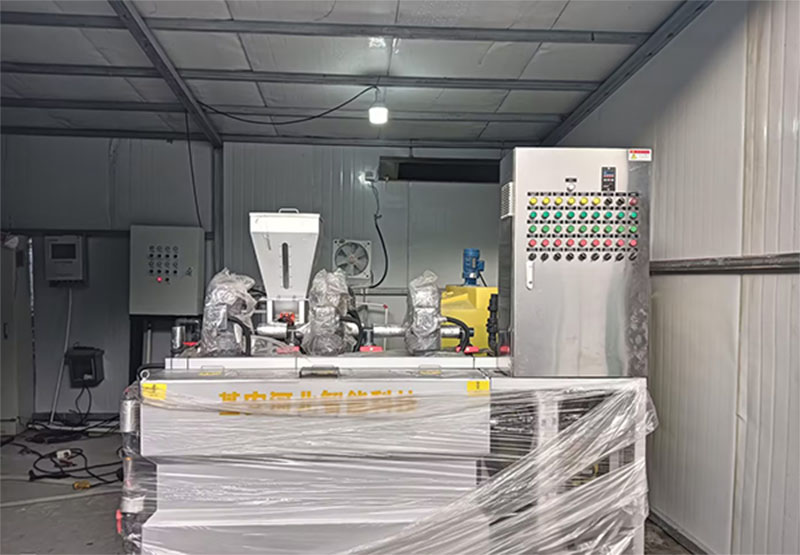

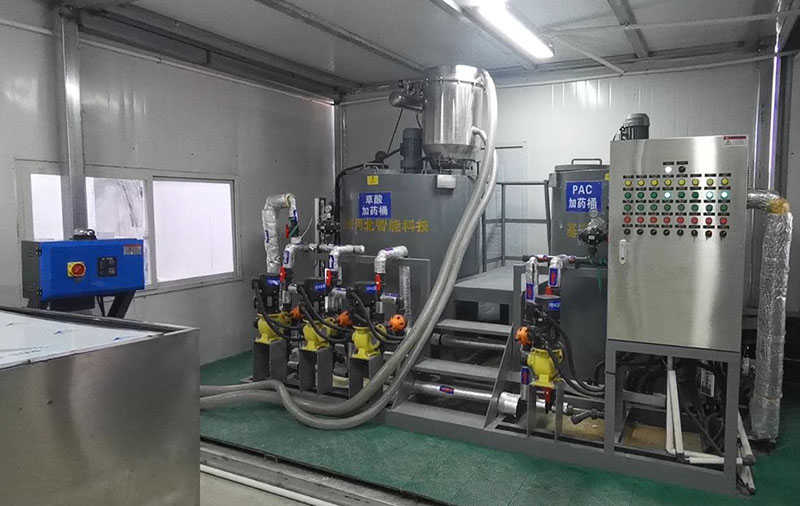

現場圖片

現場圖片
