超聲波檢測技術作為一種高效、無損的檢測方法，已在多個行業尤其是橋梁檢測領域得到了廣泛應用。它利用超聲波在不同介質中傳播速度和衰減程度的變化來探測材料內部的缺陷、結構損傷及物理特性。

超聲波檢測設備因其操作簡便、檢測精度高且對被檢測對象無損害等特點，成為橋梁檢測中不可或缺的工具。利用超聲波的物理特性可進行橋梁檢測，或可對工程結構進行檢測和評估，如混凝土結構缺陷檢測、樁基完整性檢測、厚度測量以及焊縫探傷等。無論是橋梁、隧道、大壩還是工業管道，超聲波檢測設備都能有效評估其結構健康狀況，為維護和修複工作提供科學依據。今天中交路橋科技重點介紹匯總超聲波檢測設備與大家分享。

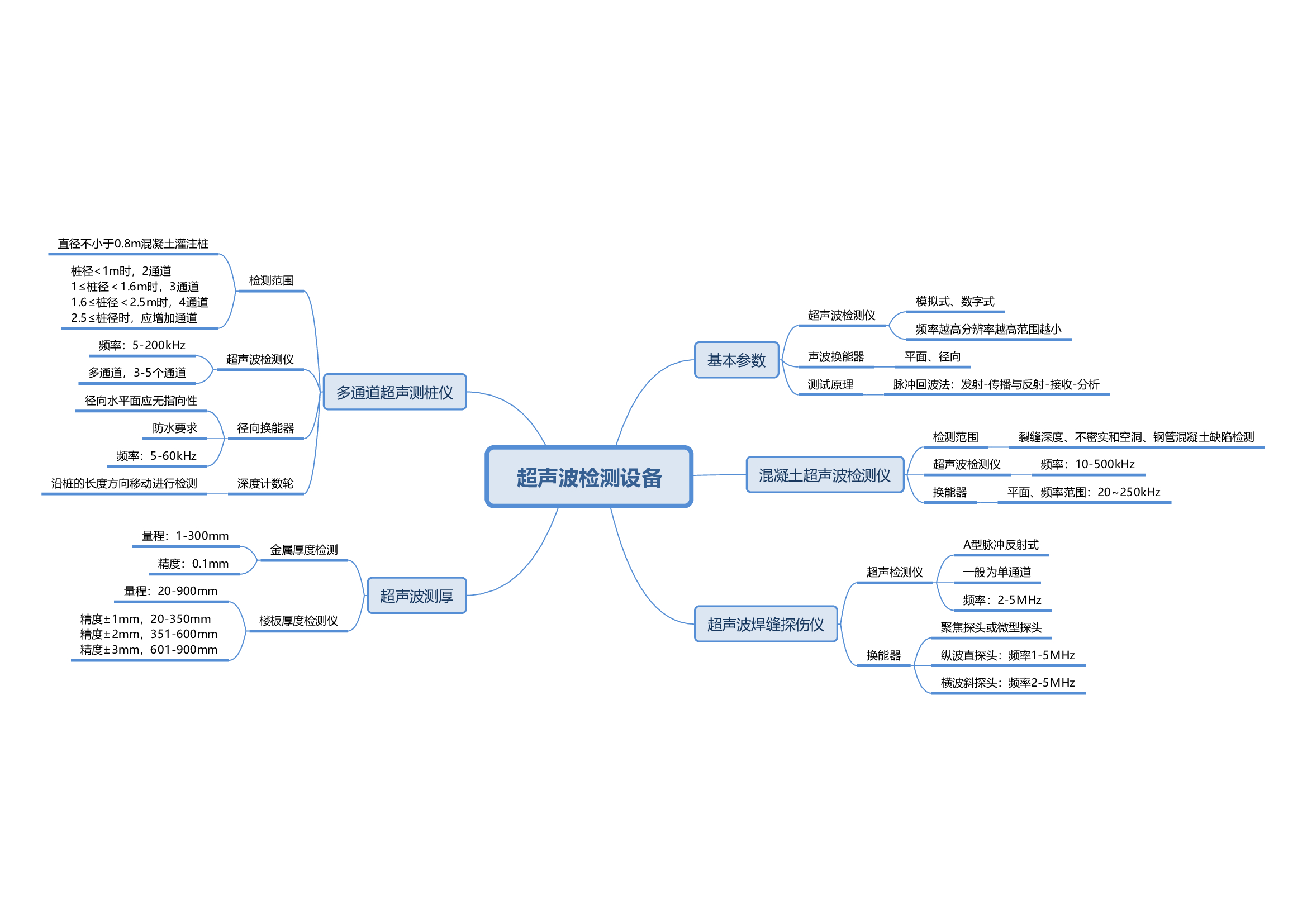

超聲波檢測技術是高效無損檢測法，超聲波檢測儀是主要的設備，它一般包括超聲波換能器、聲波換能器以及其他配件組成。檢測儀是負責聲波的發射、接收與處理，換能器實現超聲波與電信號之間相互轉換。

（1）換能器類型：換能器類型（如直探頭、斜探頭、聚焦探頭等）決定了超聲波的傳播模式（縱波、橫波）和聚焦能力，從而影響檢測的靈敏度和分辨率。換能器分為平麵換能器和徑向換能器，平麵換能器主要用於檢測混凝土的強度、內部缺陷。徑向換能器是一種柱狀換能器，其對稱性能好，特別適合於孔間聲波的穿透測試，徑向換能器是多通道超聲測樁儀的專用換能器。

（2）耦合劑：類型和厚度會影響聲波的傳輸效率和檢測信號的清晰度。

（3）超聲波頻率：頻率越高，波長越短，分辨率越高，能夠檢測到更小的缺陷，但穿透力會減弱，一般高頻率超聲波適合檢測小缺陷和薄材料，而低頻率超聲波適合檢測大缺陷和厚材料。

（4）聲速測量精度：不同材料有不同的聲速，聲速的準確測量對於計算缺陷位置和材料厚度至關重要。

1、樁基完整性檢測

在樁身混凝土內發射並接收超聲波，實測超聲波在混凝土介質中傳播的聲時、波幅和頻率等參數的相對變化，對被檢樁的樁身完整性進行評判的檢測方法

（1）測試方法：多通道，沿樁的長度方向同步移動采集數據，連續測試

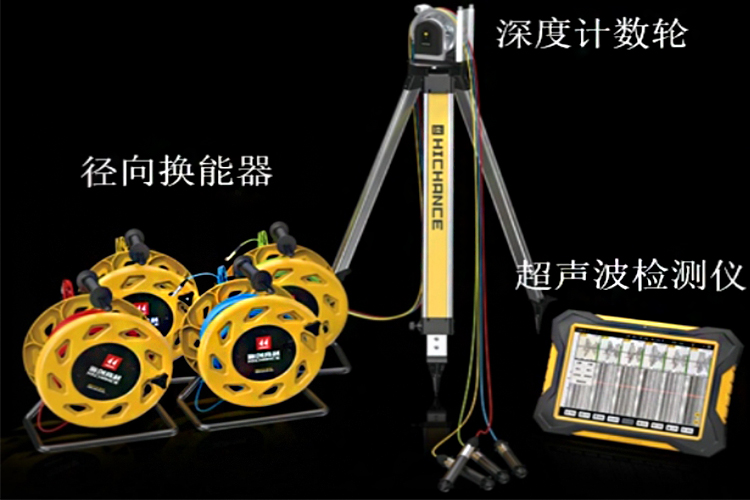

（2）檢測設備：混凝土超聲檢測儀，一般由超聲波檢測主機、徑向換能器、深度計數輪及其他配件組成。

（3）深度計數輪：主要用於記錄換能器在聲測管中的提升距離及提升速度，通過信號線與主機相連進行通訊。

2、焊縫探傷

超聲法焊縫探傷是利用超聲波的傳播特性來檢測焊縫中是否存在缺陷的一種非破壞性檢測方法。超聲波探頭（通常是縱波探頭或橫波探頭）發射一定頻率的超聲波脈衝，當超聲波遇到焊縫中的缺陷（如裂紋、氣孔、夾渣等）時，由於缺陷與母材的聲阻抗差異，會產生反射，通過分析信號的幅度、時間和波形，可以判斷缺陷的位置、大小和性質。

（1）測試方法：沿焊縫掃描檢測。

（2）檢測步驟：焊縫清理→儀器校準→掃查焊縫→信號分析→結果評定。

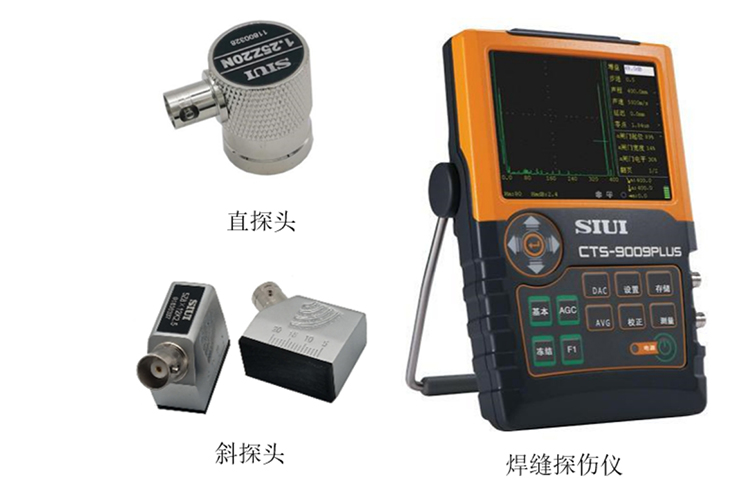

（3）檢測設備：一般由數字超聲探傷儀、直探頭、斜探頭、耦合劑及其他配件組成。

3、混凝土結構缺陷檢測

超聲法是檢測混凝土結構內部缺陷檢測常用方法，它是超聲波在遇到不同密度的材料（如混凝土中的裂縫、不密實、空洞等）時會發生反射和折射，通過分析這些信號，來推斷出混凝土內部的缺陷情況。

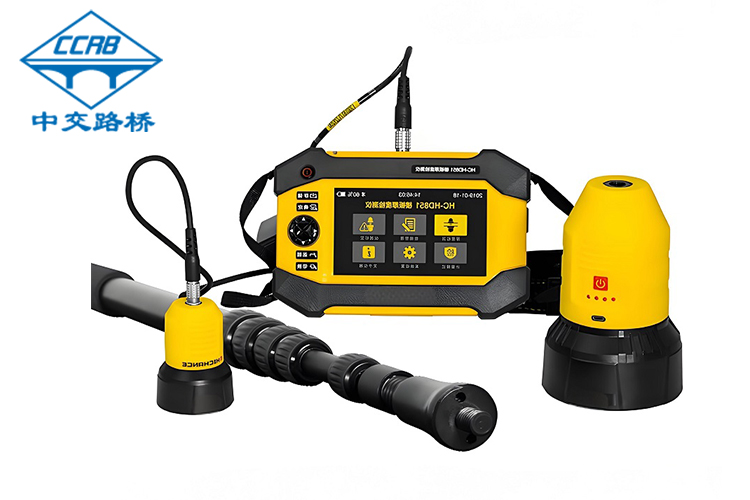

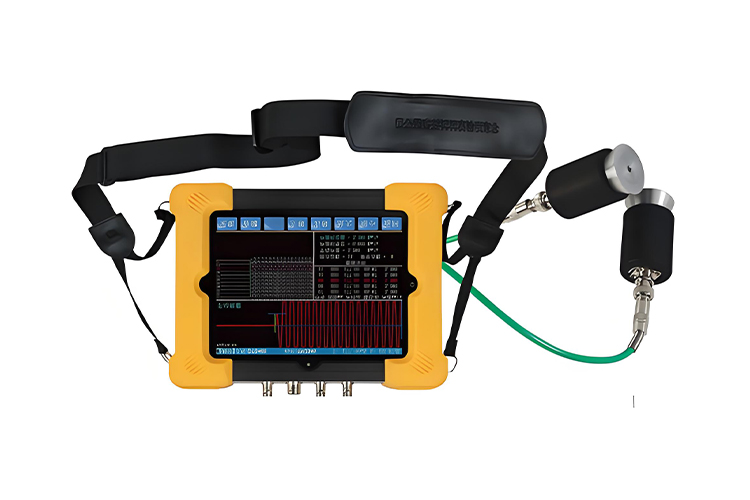

（1）檢測設備：混凝土超聲檢測儀，一般由超聲波檢測主機、平麵換能器組成。

（2）測試方法：評測法、對策法、斜測法

（3）檢測範圍：混凝土結構裂縫、內部缺陷、鋼管混凝土缺陷檢測以及超聲回彈測試混凝土強度。

4、厚度測量

超聲波測厚原理基於超聲波在材料中的傳播速度和時間，可用於測量金屬、塑料、陶瓷、混凝土等材料。工程中常見的有測試鋼材厚度的檢測儀和混凝土樓板厚度檢測儀。

（1）鋼結構厚度檢測選擇合適的耦合劑，以獲得最佳的聲波傳遞效果；

（2）樓板厚度檢測檢測時分別在樓板的上表麵和下表麵分別放置超聲波探頭，發射超聲波脈衝，測量聲波在樓板中傳播的時間。根據聲波在樓板材料中的傳播速度，計算出樓板的厚度。

中交路橋科技作為行業內的先行者，不僅以其深厚的專業底蘊和前瞻性的技術視野引領著行業發展方向，更通過不斷研發高效、智能的檢測設備，為道路、橋梁等關鍵交通設施的安全運行構築起堅實的防線。這些創新成果的應用，不僅極大地提高了檢測效率與精度，還顯著降低了人為誤差，為構建更加安全、可靠的交通網絡提供了強有力的技術支撐。
