52監測網專家報告分享-第86期

橋梁索體係特殊檢測技術

林陽子 廣東省交通規劃設計研究院股份有限公司

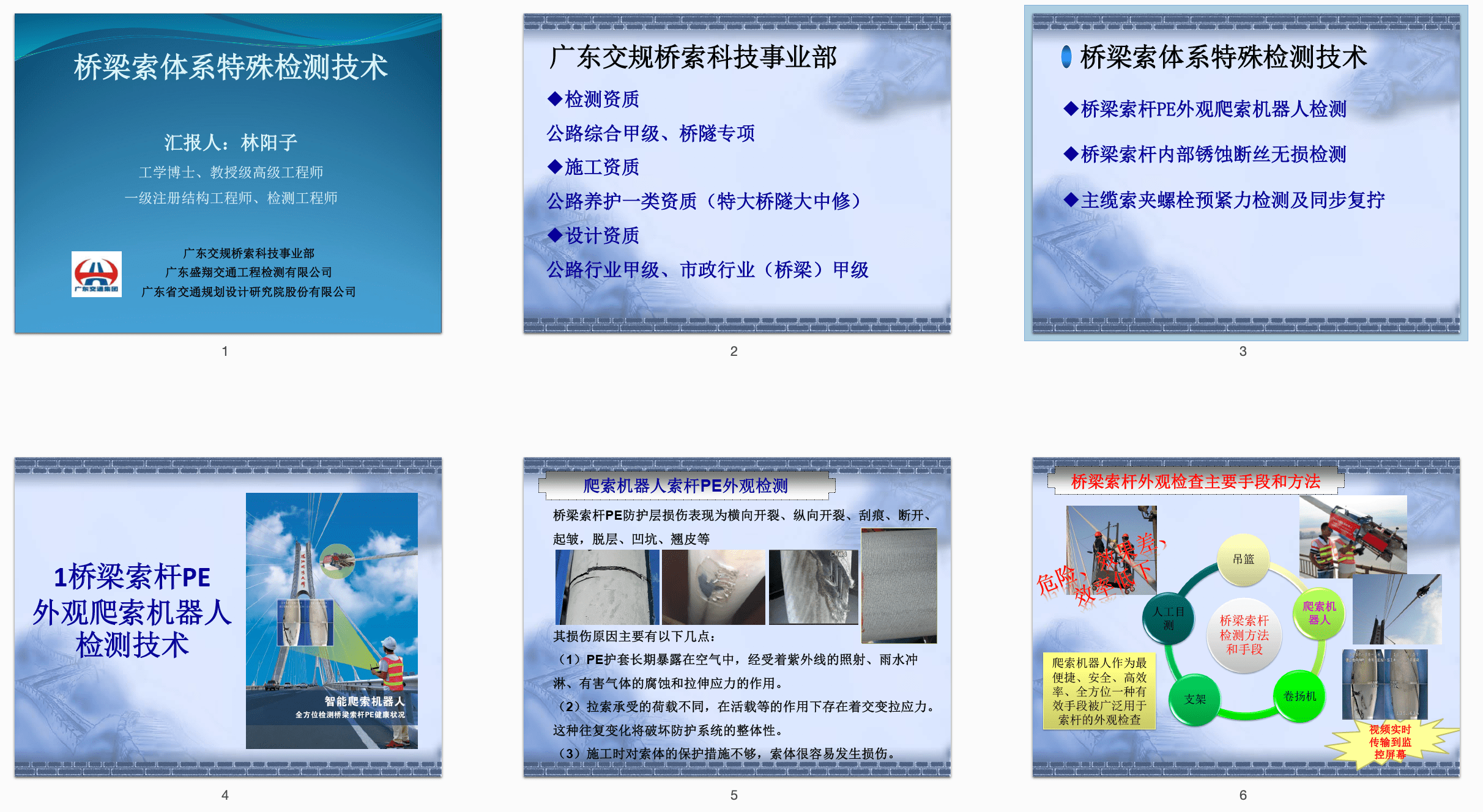

目錄

一、橋梁索杆PE外觀爬索機器人檢測

二、橋梁索杆內部鏽蝕斷絲無損檢測

三、主纜索夾螺栓預緊力檢測及同步複擰

內容簡介

一、橋梁索杆PE外觀爬索機器人檢測技術

帕索機器人索杆PE外觀檢測

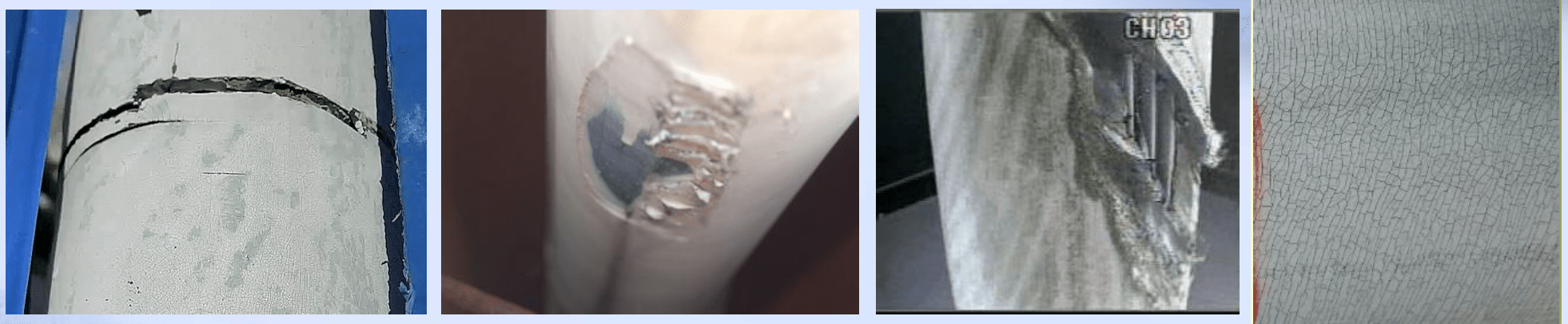

橋梁索杆PE防護層損傷表現為橫向開裂、縱向開裂、刮痕、斷開、起皺，脫層、凹坑、翹皮等。

其損傷主要原因主要有以下幾點：

1)PE護套長期暴露在空氣中，經受著紫外線的照射、雨水衝淋、有害氣體的腐蝕和拉伸應力的作用。

2)拉索承受的荷載不同，在活載等的作用下存在著交變拉應力。這種往複變化將破壞防護係統的整體性。

3）施工時對索體的保護措施不夠，索體很容易發生損傷。

橋梁索杆外觀檢查主要手段和方法

橋梁索杆檢測方法和手段：

人工目測、吊籃、爬索機器人、卷揚機、支架

爬索機器人作為最便捷、安全、高效率、全方位一種有效手段被廣泛用於索杆的外觀檢查

索杆檢測機器人工作原理

檢索機器人由4個主動輪組成，主動輪的上、下用彈簧連接，提供機構對拉索的夾緊力，通過調整主動輪上行走滾輪間距可方便安裝於不同直徑的拉索。由於行走滾輪組合成“V”字形，可防止車體偏離拉索。整個機構自重15kg，電池和CCD攝像機及附加裝置共重3.5kg。機器人爬升力由主動輪與拉索表麵摩擦力提供。

爬索機器人的檢測優勢

1）強適用性：通過調整主動輪上行走滾輪間距可方便安裝於不同直徑的拉索；且主動輪間用彈簧連接，可跨越纏繞線、破損等障礙。

2）智能便捷：動力係統內置於機器人內部，無需外部供電；通過無線控製調節機器人在拉索上自由前進、後退以及懸停，高空采集視頻實時無線傳送到地麵接收端並保存。

3）安全高效：取代人員高空檢測作業，保證檢測工作的安全、高效的開展。

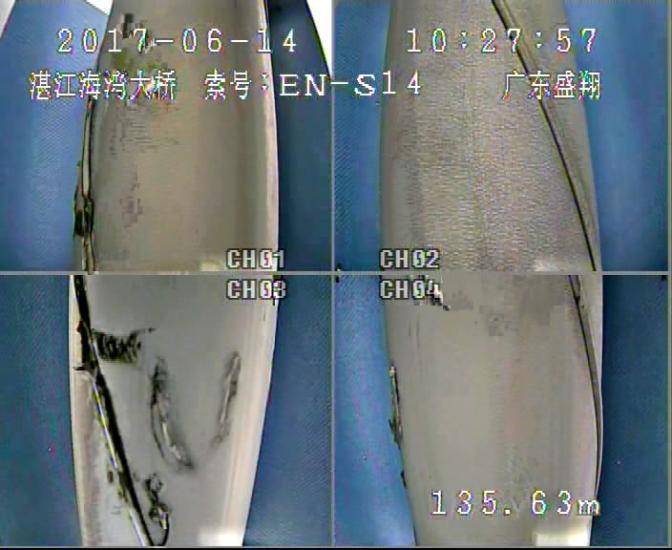

檢測結果優勢

4）高度保真：視頻圖像無變形等失真現象

◇可360度無死角同步觀察索杆外觀病害情況；

◇計米準確記錄每個病害的具體位置；

◇可同步記錄橋梁及索號信息，避免後處理混淆錯亂；

◇經濾光及焦距調節等處理，拍攝視頻圖像無變形等失真現象。

病害圖片整理，根據照片判斷病害類型、病害程度、病害等級等，最後形成報告。

檢測內容

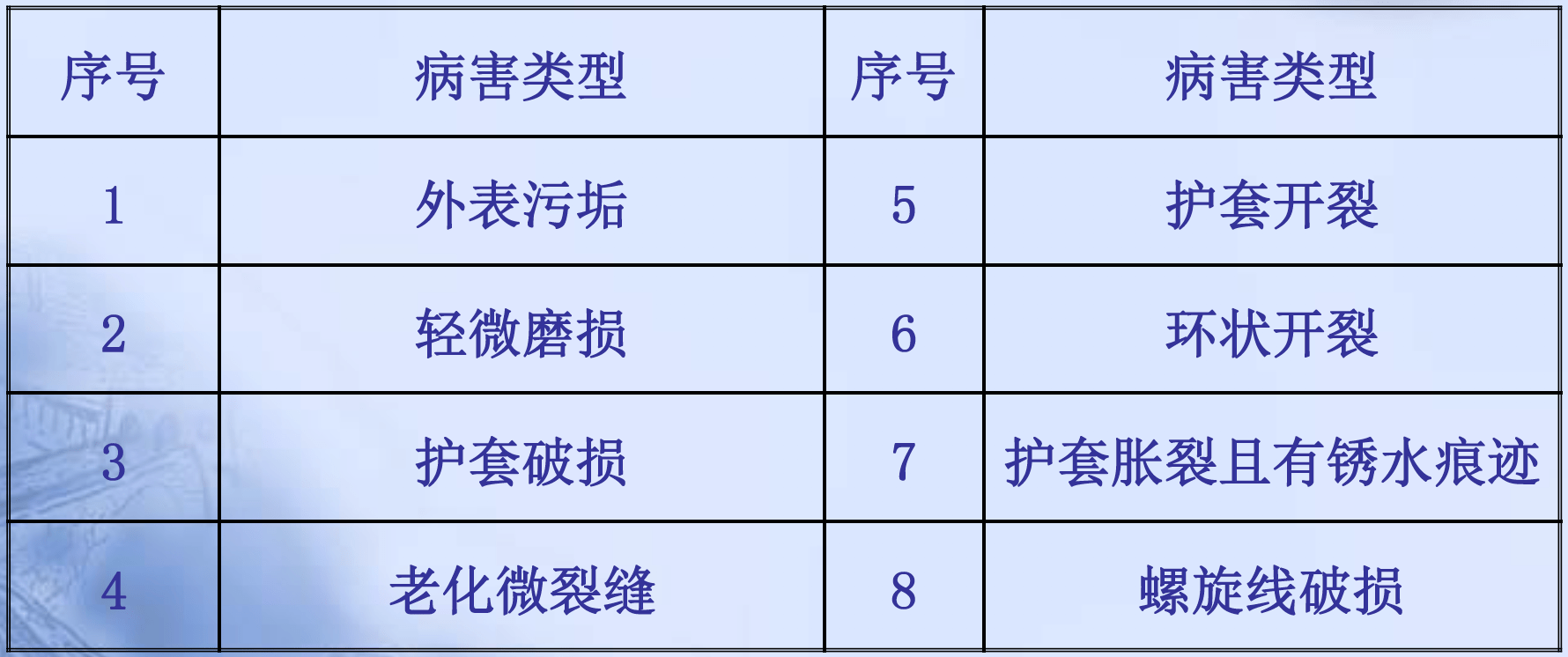

根據《公路橋梁技術狀況評定標準》（JTG/T H21-2011）規定，斜拉索PE外觀常見病害類型分為8類。

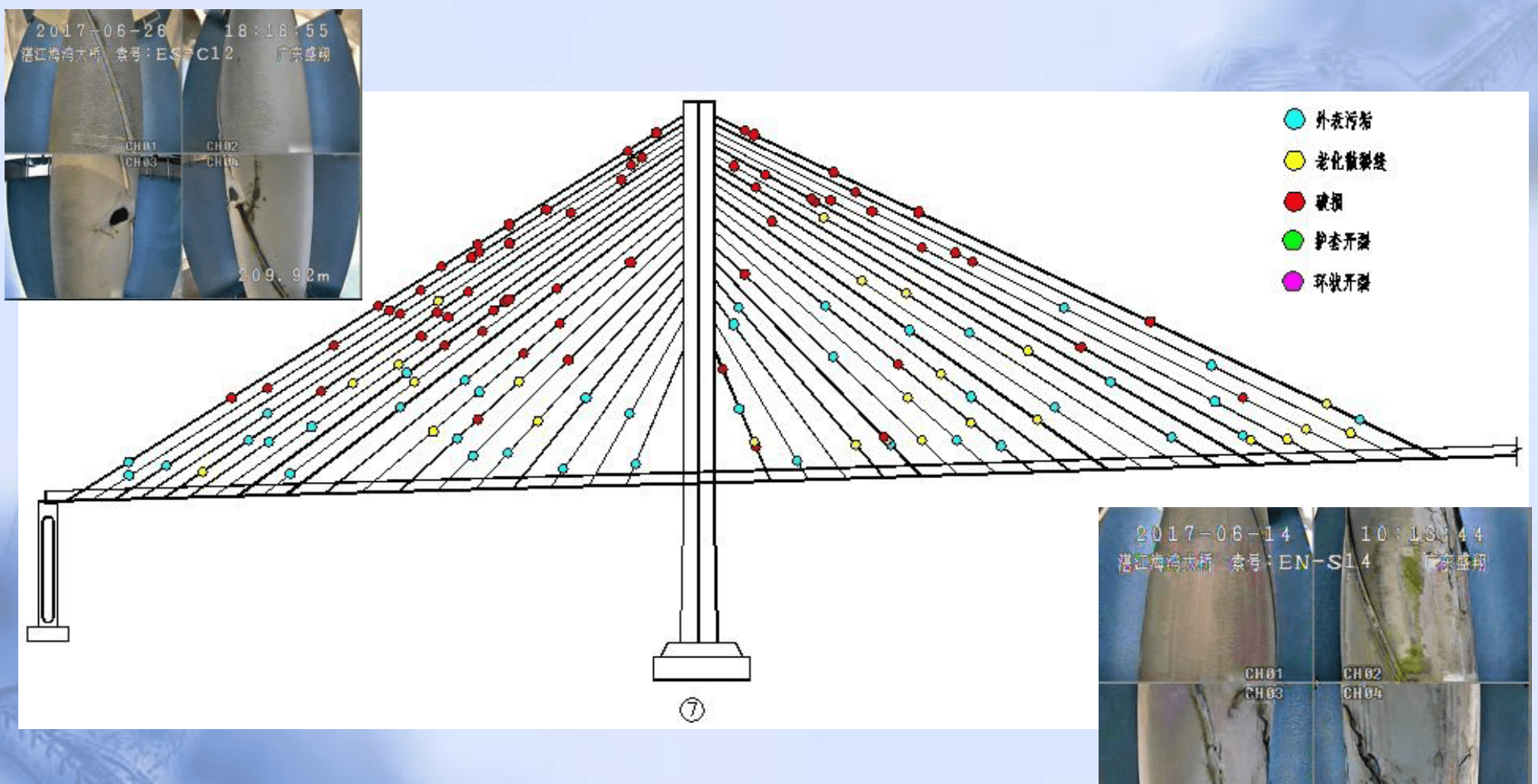

斜拉索PE護套病害分布圖

斜拉索PE護套管病害分布圖

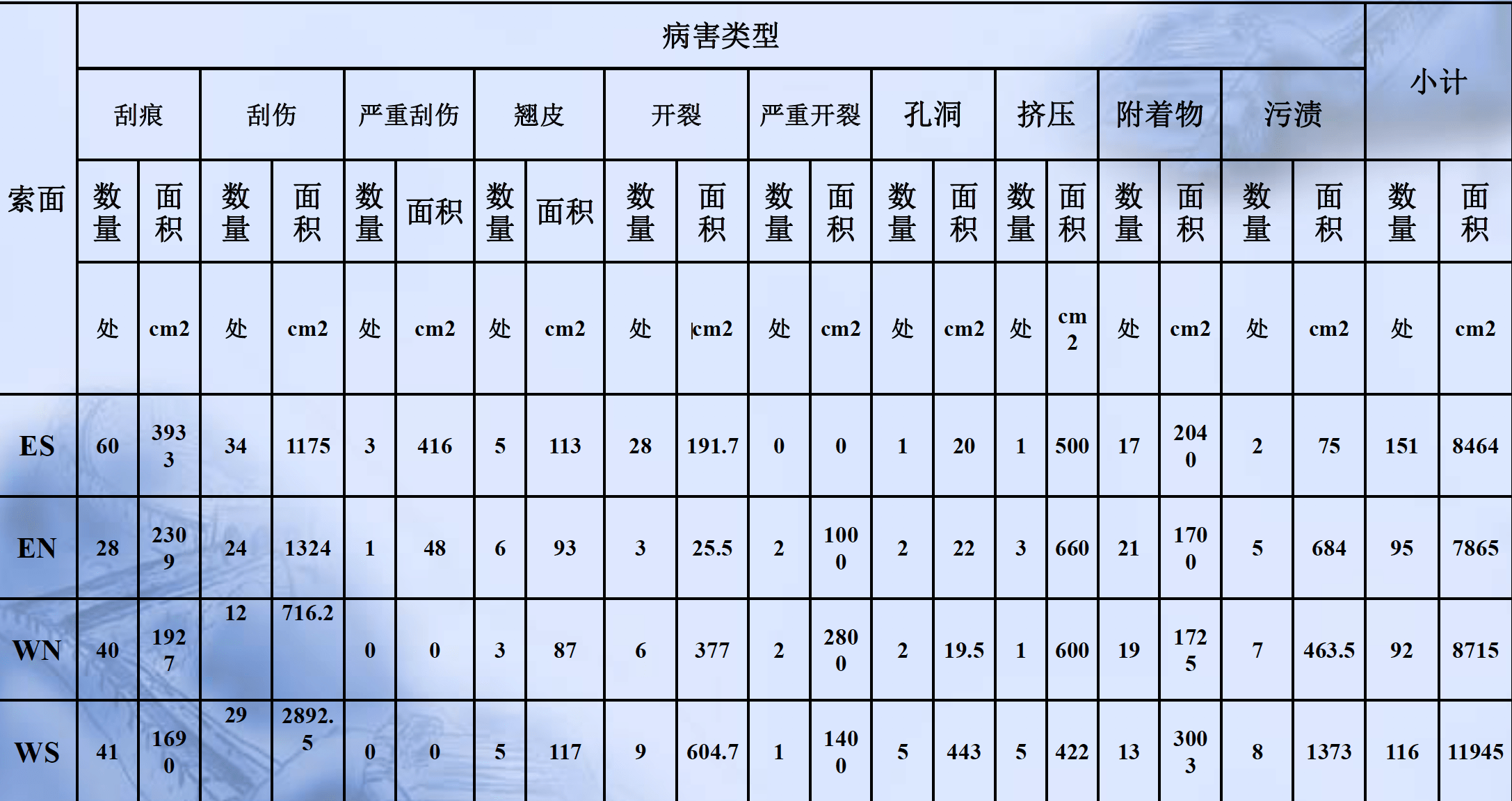

檢測結果統計

技術的進一步發展

◇重點項目的要求

•更高清的檢測效果；

◇千米級斜拉橋的挑戰：

•更遠、更穩定的遙感和傳輸；

•更穩定的動力性能；

•避免對拉索PE和纏繞線的損壞；

•更穩定的抗環境幹擾能力，多台設備同時作業的需求；

……

•更強適用性、更多樣的設備超大直徑拉索的需求；

•懸索橋雙吊杆、三吊杆檢測；

……

二、橋梁索杆內部鏽蝕斷絲無損檢測技術

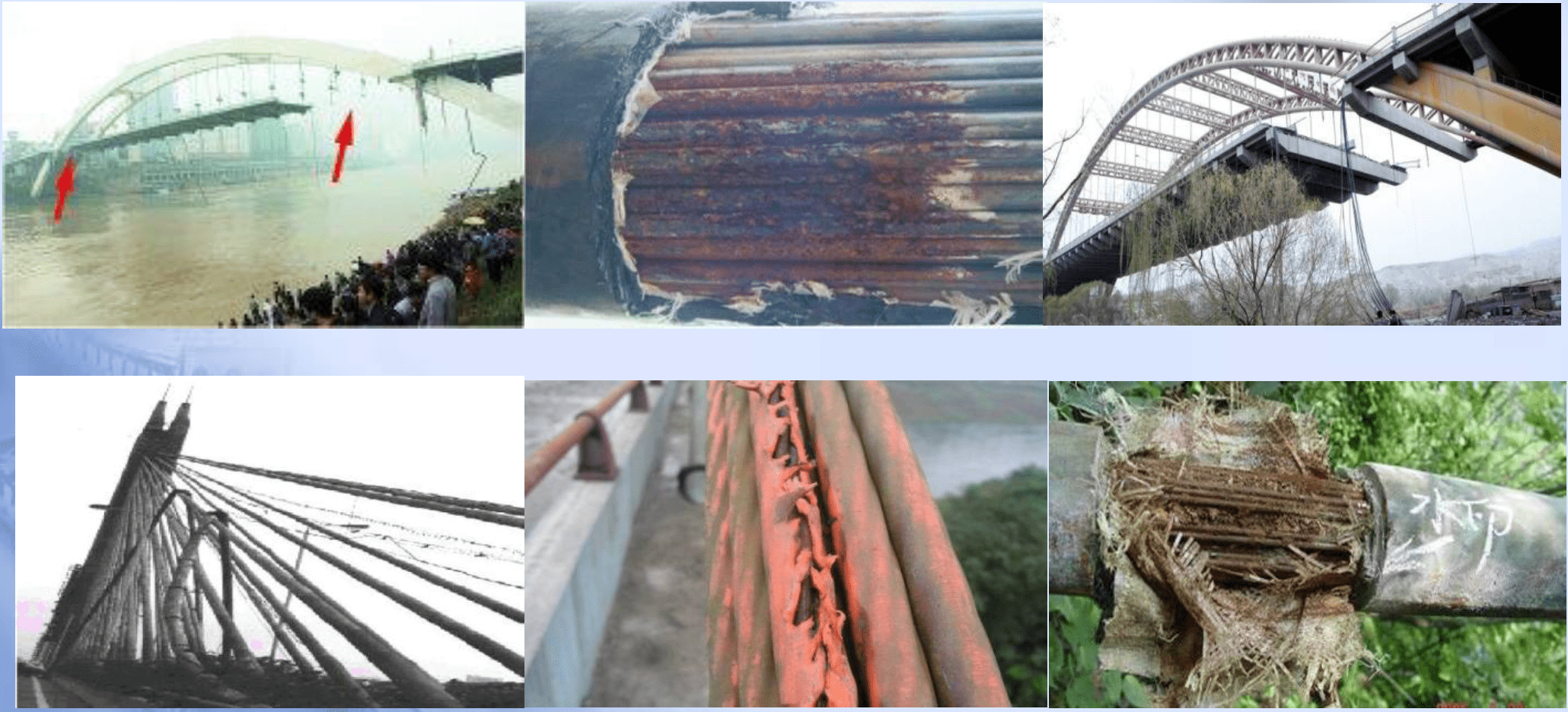

橋梁索杆係統作為長大跨徑索體橋梁的主要承重結構，一旦出現損傷，將降低結構的使用性和耐久性，並且可能造成橋梁結構發生災難性的突發破壞事故，造成極為惡劣的社會影響和慘重的經濟損失。

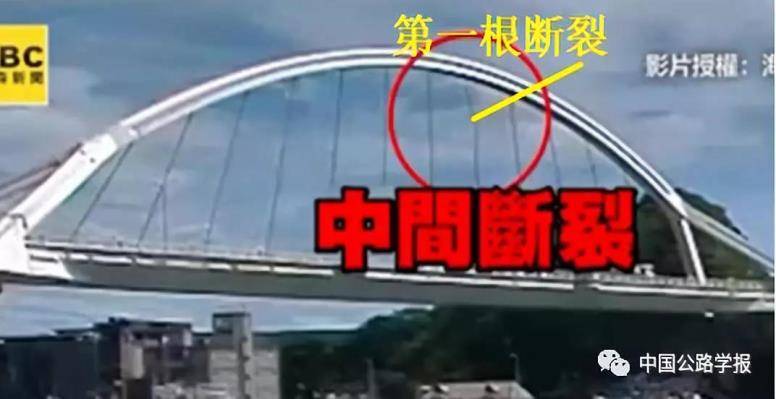

案例：2019年10月1日上午9時許，台灣宜蘭縣南方澳跨港大橋發生意外垮塌事故，一輛油罐車隨橋掉落水中，事故已造成10人受傷5人失蹤。油罐車駛過跨中後不久，跨中靠右側第一根吊杆與拱圈連接部位最先發生斷裂。

橋梁索杆內部無損檢測的必要性

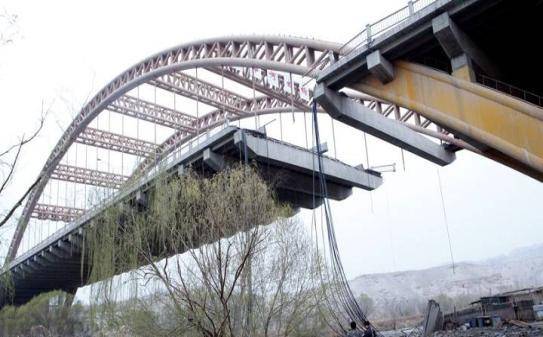

◇降低風險。新疆孔雀河大橋經除吊杆內部損傷檢測之外的詳細檢測，評定橋梁狀態良好，在短短數月之後就發生了吊杆錨頭區域斷裂、橋梁垮塌事故；

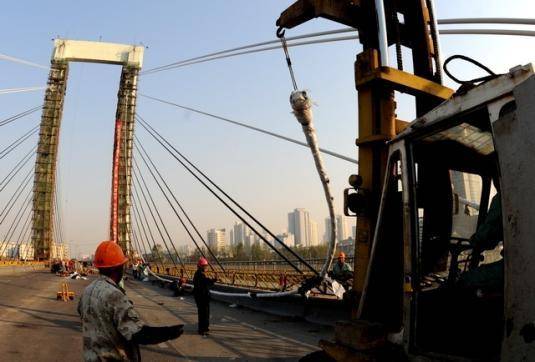

◇減低浪費。國內許多座已開展了換索工程的橋梁，根據對更換下來的橋梁索杆進行破壞性檢測時，卻發現大部分拉吊索未實質受損，造成了極大的浪費，業主意見很大。

◇中華人民共和國交通運輸部2011年批準實施的《公路橋梁技術狀況評定標準》（JTG/T H21-2011）中，要求懸索橋、拱橋的吊杆和斜拉橋的斜拉索需開展鏽蝕斷絲的檢測工作。

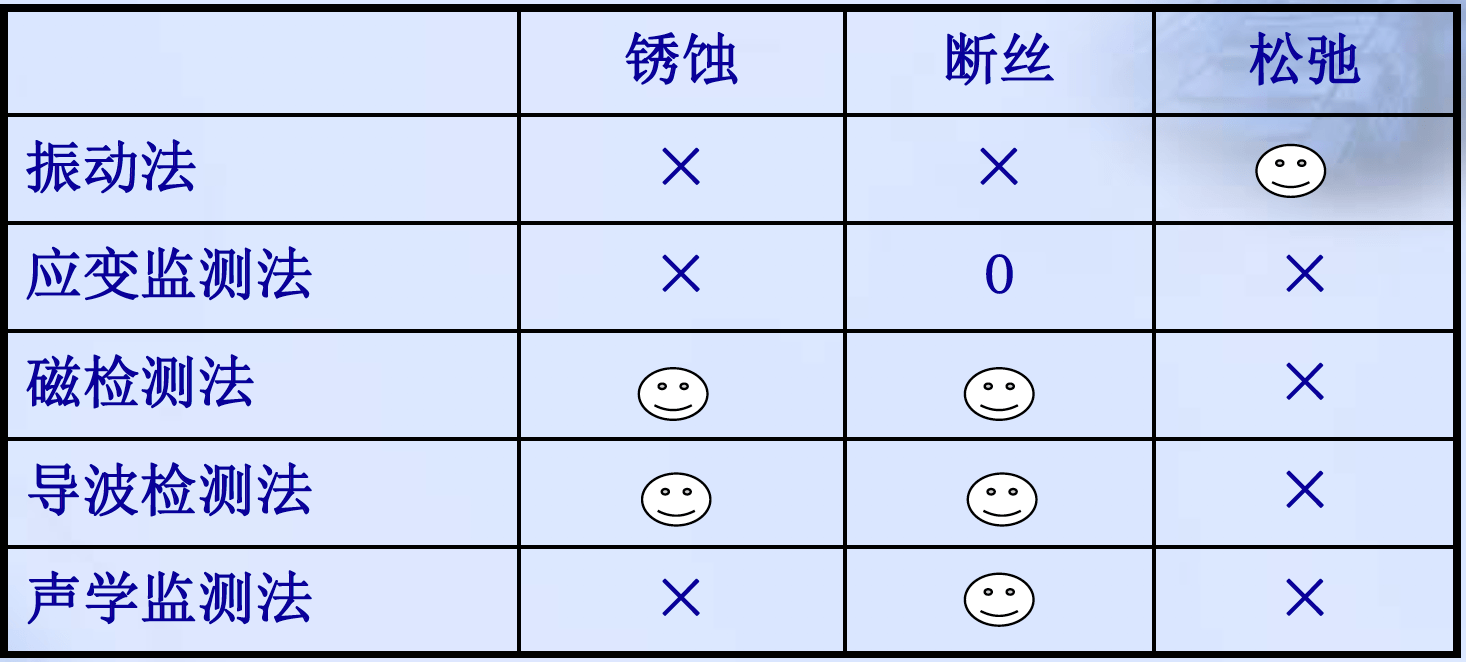

橋梁索杆檢測方法及分析

漏磁法、弱磁檢測法、磁致伸縮導波法在橋梁橋梁索杆檢測中最有應用前景，具有非常重要的科研和工程價值。

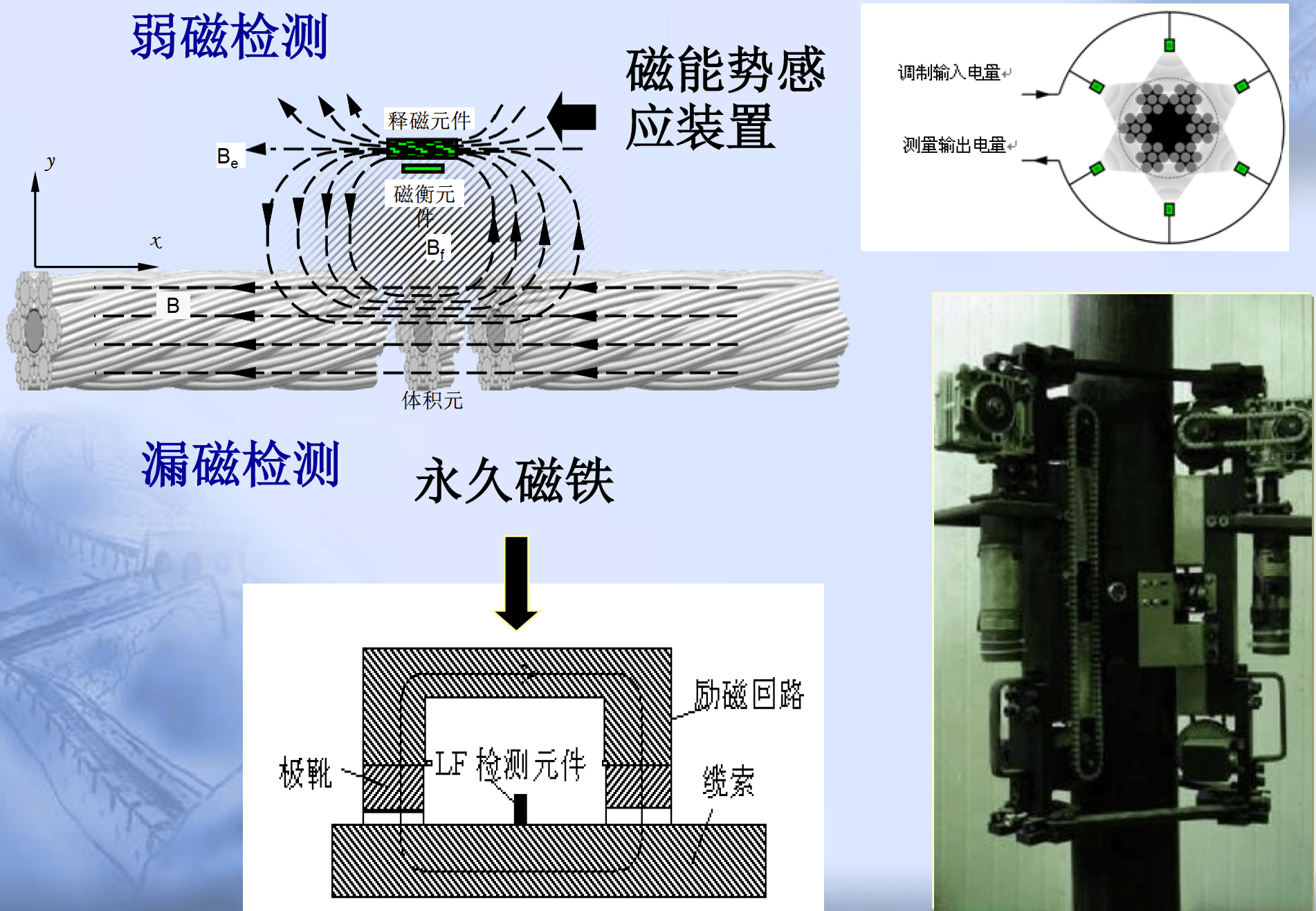

弱磁/漏磁檢測

1)檢測結果可分辨缺陷的分布形式；

2)兩種檢測方法需全索範圍爬索檢測，有彩燈等幹擾時不可檢；

3)由於傳感器無法到達錨頭區域，導致該區域不可檢，同時在索端部位1～1.5m範圍為檢測盲區；

4)漏磁檢測法儀器較重，實施難度較大。且傳感器吸附在橋梁索杆上傳感器與PE間存在較大摩擦，傳感器通過提升係統在橋梁索杆行走過程易對PE造成磨損。

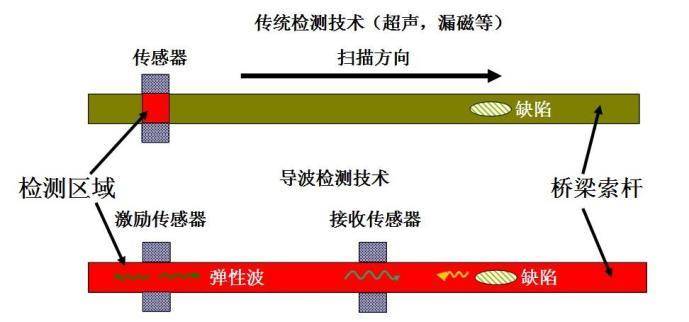

基於磁致伸縮的導波檢測

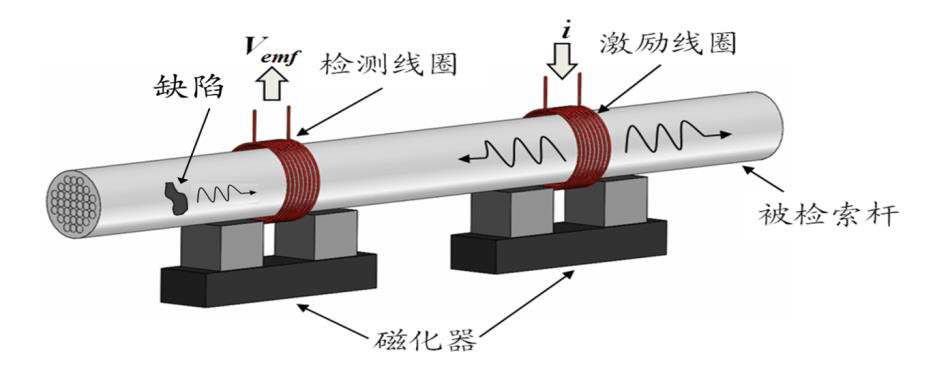

磁致伸縮導波檢測

1）簡便高效：僅在橋麵附近的索體段安裝相關傳感器即可實現全索範圍（包括錨固區域索體）的內部鏽蝕斷絲檢測；

2）無損先進：避免了破損檢測對橋梁索杆防護係統造成的嚴重損害；不需爬索檢測不對PE造成磨損；

3）準確高精：檢測係統較理想狀態下可檢測出2%以下的截麵金屬損失；

4）無擾交通：實現在不封閉交通下的橋梁索杆內部鏽蝕斷絲檢測。

室內試驗

現場橋梁檢測應用

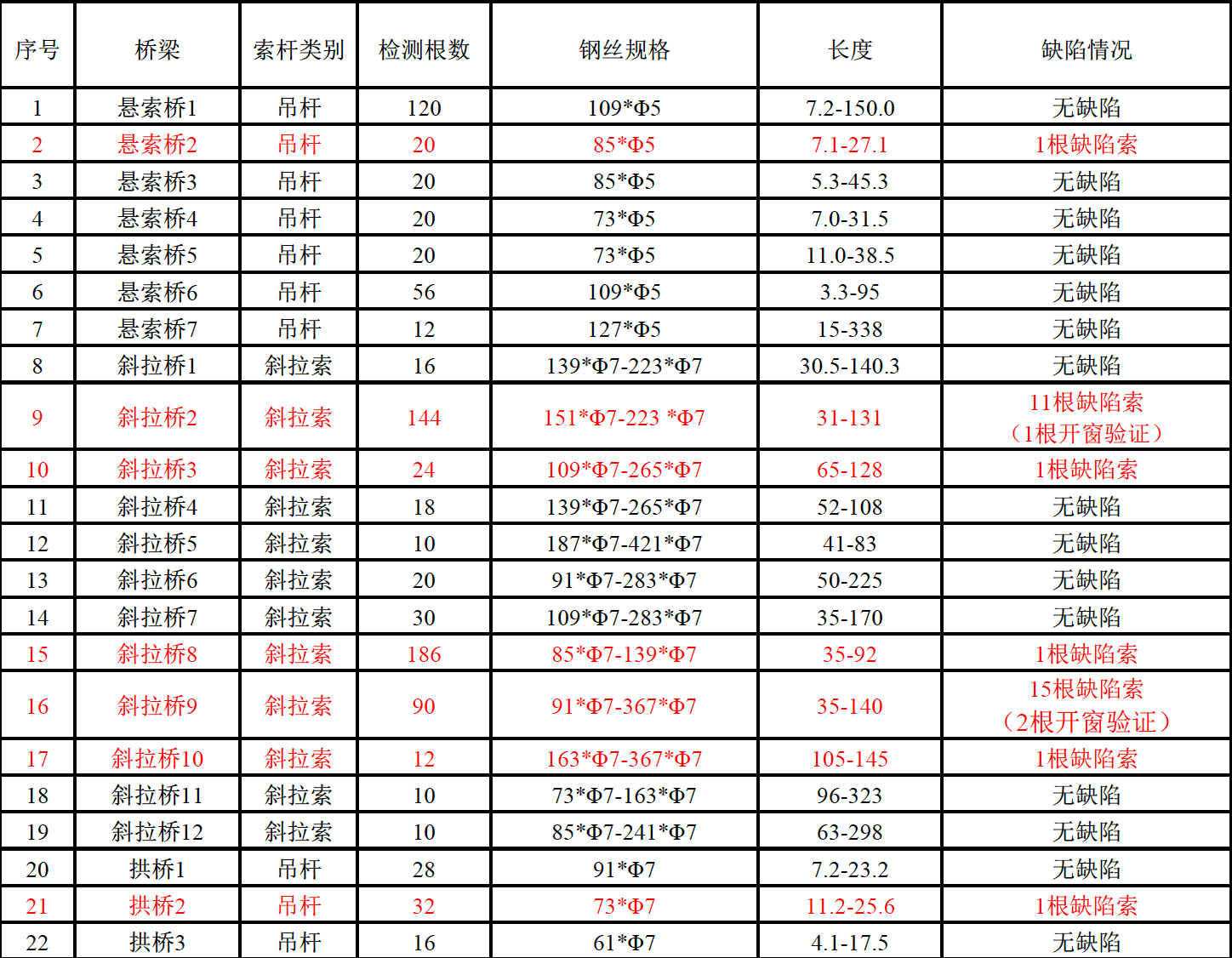

根據以往部分工程項目資料整理了包括22座索杆橋梁上進行的914根索杆的內部鏽蝕斷絲導波測試結果，其中包含懸索橋7座，斜拉橋12座和吊杆拱橋3座。

根據檢測數據及分析結果，對存在異常波形的位置進行開窗驗證

為保證結構使用耐久性和安全性，建議對可能存在鋼絲鏽蝕的斜拉索進行定期跟蹤檢測，以確保橋梁的安全運營。

三、懸索橋索夾螺栓預緊力檢測及同步複擰維修技術

(1)概況

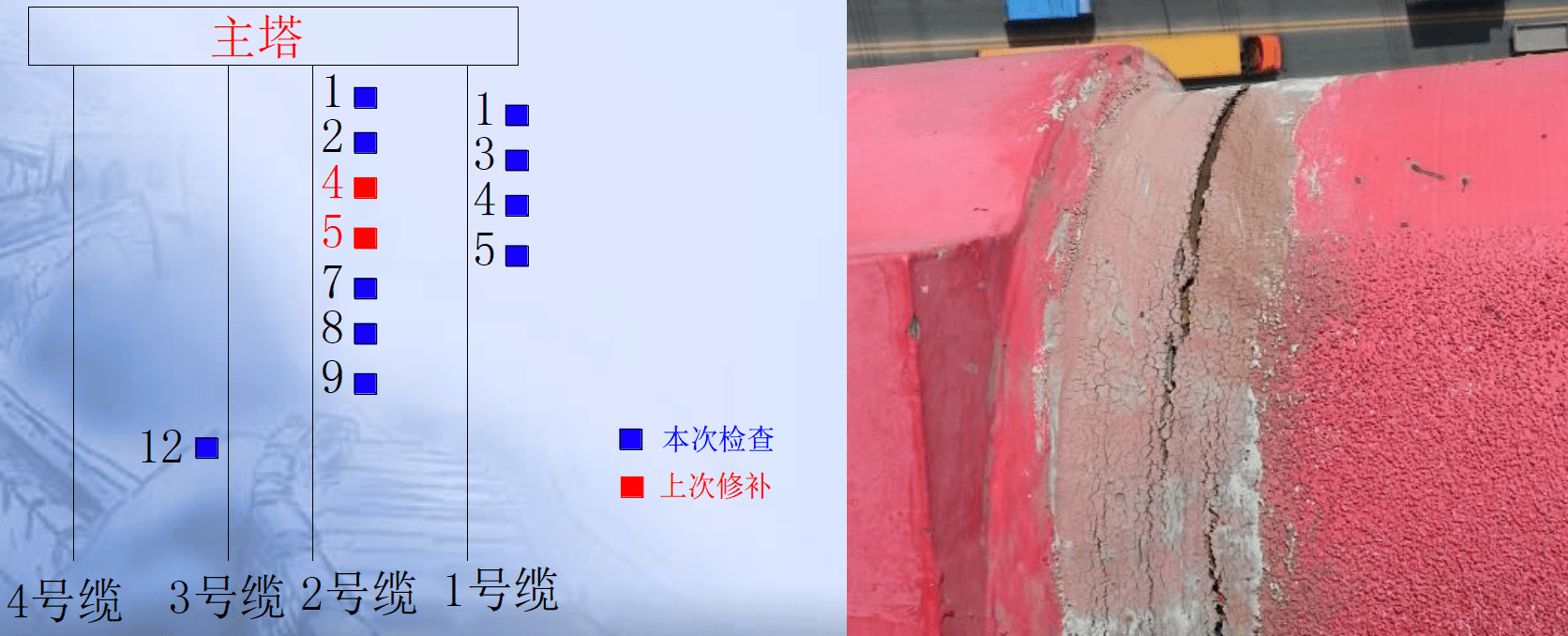

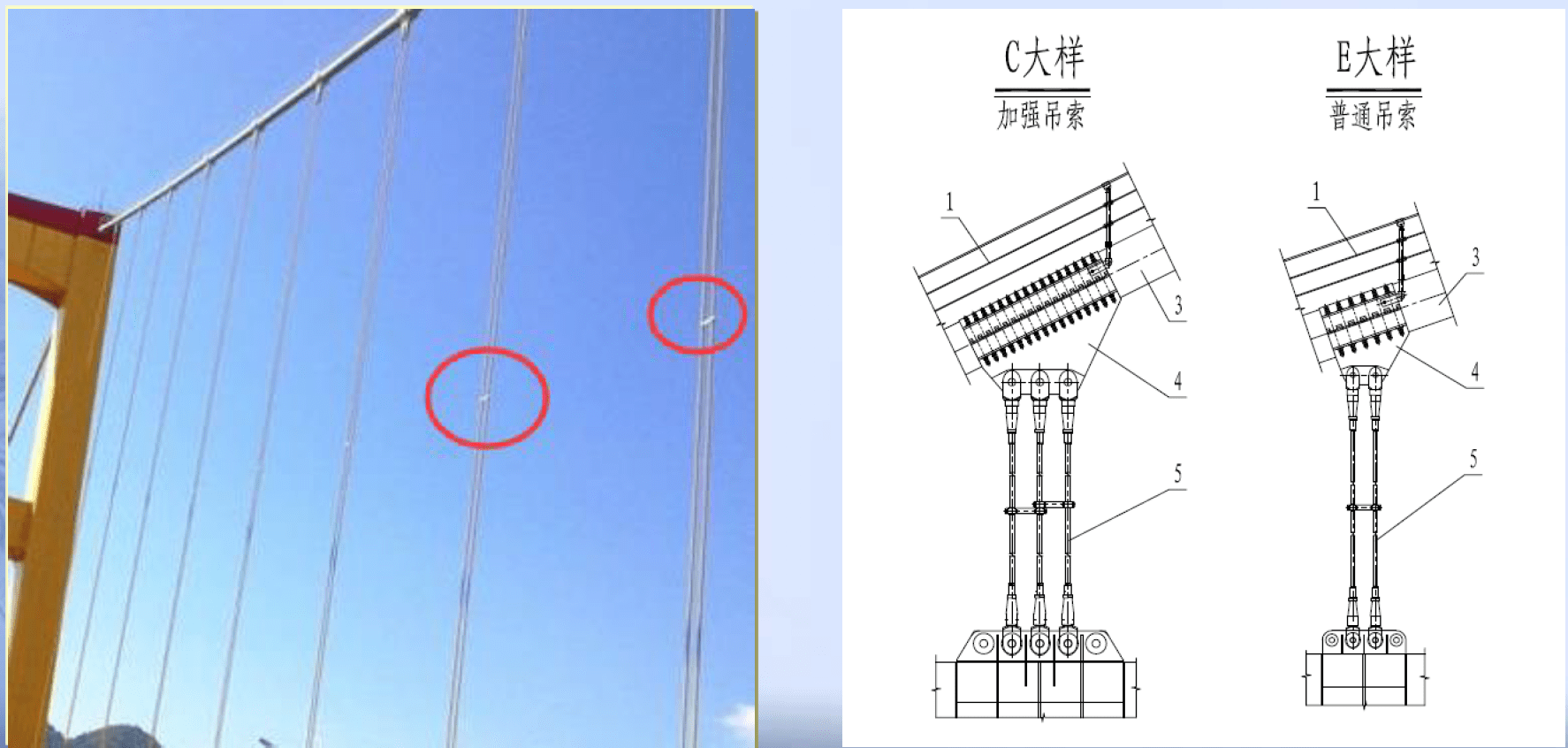

檢查發現懸索橋索夾上方與主纜連接位置的防護材料存在多處開裂，吊索索夾防護病害位置及照片如下圖所示。分析是由於橋梁投入運營至今，索夾螺栓軸力下降，導致索夾與主纜間的摩擦力不足造成滑移，故需對高強度螺栓的預拉力進行檢測、複擰後對主纜修複。

(2)索夾螺栓拉力降低機理

螺栓拉力降低的幾個主要原因是：

（1）鍍鋅鋼絲的鋅蠕變，（2）鍍鋅鋼絲的重新排列，（3）螺栓鬆弛。

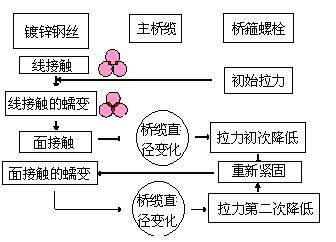

螺栓拉力的降低原理是：

1）鍍鋅鋼絲發生線接觸的蠕變，並由於鋅層的塑性變形導致線接觸變為麵接觸，（2）主纜直徑變化導致螺栓拉力逐漸降低，（3）在螺栓拉力重新緊固後，接觸麵上繼續發生蠕變，（4）主纜直徑再次降低，螺栓拉力隨之降低。

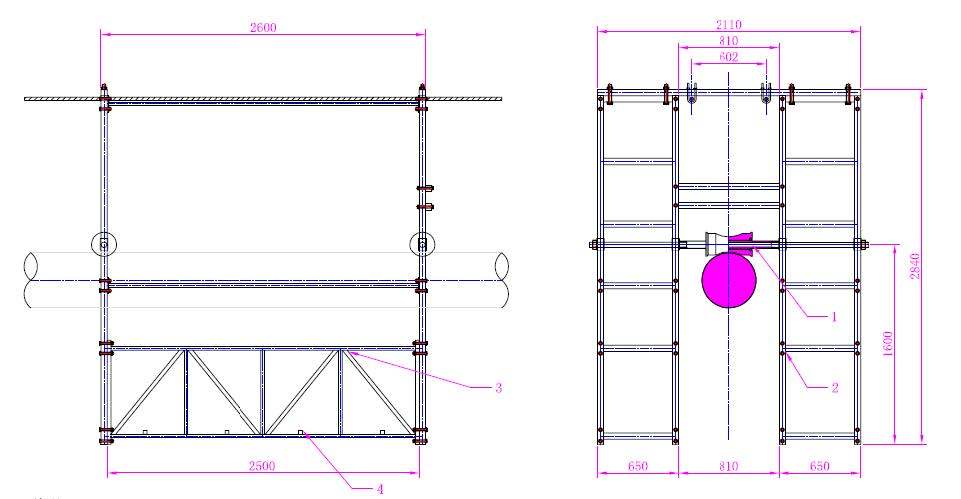

（3）設計加工檢測維修平台

為滿足檢測與維護作業需要，設計加工沿主纜爬行的檢測、維護工作平台。

（4）索夾螺栓預緊力檢測

索夾螺杆預緊力檢測

（1）索夾病害普查。對橋梁索夾進行檢查，以0.3kg小錘輕輕敲擊螺帽，以手指感知是否鬆動和拉杆斷裂開動。

（2）采用特別設計的螺栓拉拔器對高強螺栓預張拉進行檢測。

索夾螺栓預緊力檢測複擰

抽取1-11#和1-5#兩處主纜開裂位置對應的索夾高強螺栓進行檢測，檢測結果如下表所示。從檢測結果可以看出，高強螺絲均存在較大的預緊力衰減，大部分螺絲預緊力剩餘值不及設計值的50%，按實際施工施加的力值計算，部分螺栓實際衰減比例高達80%以上。

索夾螺栓預緊力同步複擰

索夾預緊力補足緊固

索夾螺栓軸力下降導致索夾與主纜間的摩擦力不足造成滑移，需對高強度螺栓的預拉力進行複擰補足。

（1）張拉設備。采用的張拉設備為液壓螺栓拉拔器，根據螺栓數量最多情況準備多台設備同時工作。

（2）螺栓預緊力緊固實施。大橋索夾為銷接式索夾，對一個索夾的全部螺栓進行同步張拉。同步張拉到預設值後，以對稱方式對全部索夾螺栓用自製扳手將螺母擰緊，施擰人在張拉試驗和張拉施工中必須為同一操作者。

（3）液壓螺栓拉拔器完成索夾螺栓緊固補充後，使用特製螺栓拉伸器監控、檢查索夾螺栓軸力，發現局部軸力下降值過大，應及時補充軸力，預緊螺栓，使軸力滿足要求，確保施工與結構的安全。
