為了保障隧道的安全施工，及時掌握隧道整體的穩定情況，需要進行隧道拱頂下沉監測，它是保證不出現塌方事故的一個重要手段。變形監測方法也在不斷的改進和優化，這裏就介紹下一種新的方法和完整的隧道拱頂沉降的流程。
        關鍵詞：隧道   變形   監測點
        一、點位的布設
        點位分為基準點和監測點兩種：
        1、基準點的布設
        一般基準點布設2個以上，方便日後複測檢查。
        1）基準點的選址
        起算點的穩定性直接關係到沉降測量的成果，在監測工作中，施工及運營期間對這些基準點進行保護，作為本工程長期變形監測的基準。水準基準點位置的選擇應符合下列規定：
        基準點應避開交通幹道主路、地下管線、河岸、滑坡地段以及其它可能使標誌易遭腐蝕和破壞的地方，應選設在變形影響範圍以外且穩定、易於長期保存的地方。
        2）基準點的埋設
        首先在選址的位置挖孔，孔深約0.5米，在孔內埋設Φ20mm長鋼筋，，用混凝土澆築加固，並刻畫點號。
        2、監測點的布設
        一般情況下，觀測隧道斷麵監測點的布設應符合下列規定：
        （1）隧道內一般地段沉降觀測麵的布設根據地質圍岩級別確定，一般情況下Ⅲ級圍岩每400m、Ⅳ級圍岩每300m、Ⅴ級圍岩每200m布設一個觀測斷麵。地應力較大、斷層破碎帶等不良和複雜地質區段適當加密布設；
        （2）洞門明洞交界處、明暗交界處、圍岩變化段及變形縫位置應至少布設兩個觀測斷麵，觀測斷麵分別位於洞門明洞交界處、明暗交界處、圍岩變化段及變形縫位置5m；
        （3）隧道內地段觀測斷麵的布設應根據地質級別確定；
        （4）隧道洞口若有基礎換填段落，該段落內至少布設一個觀測斷麵；
        （5）隧道工程完工後，每個觀測斷麵在相應於兩側邊牆處設一對沉降觀測點；
        （6）隧道的進出口進行地基處理的地段，從洞口每25米布設一個斷麵。
        常規隧道沉降變形監測的方法是，降水準尺倒立於監測點上進行測量，但這樣存在以下問題：
        1）隧道裏環境較差、光線較暗，因此觀測時間較長，效率低；
        2）監測點易損壞，人員必須用力過猛頂住水準尺，可能會造成監測點鬆動，從而影響精度；
        3）立尺員不能保證水準尺處於垂直穩定狀態。由於水準尺不但長，而且重，加上倒置水準尺，水泡無法保持居中。
        為了防止以上不利情況出現，因此想到一個更好的方法，那就是采用鉤型爆炸螺絲做為監測點，然後加工水準尺，使其能懸掛在鉤子上。具體做法如下：

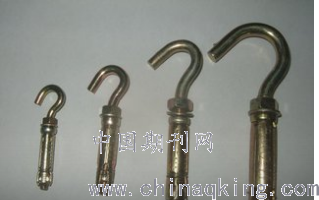

        通過鑽機在隧道拱頂處進行鑽孔，然後打入爆炸螺絲，擰緊後，再用水泥漿進行密實；另對水準尺進行加工，在尺的頂部固定螺栓，使水準尺可以懸掛在勾型爆炸螺絲上。采取這樣的方法，一方麵解決監測點易損壞和觀測效率低的問題；另一方麵也解決了由於人員倒立扶尺不垂直的弊端。勾型爆炸螺絲如圖1：


        圖1
        二、隧道精度等級和限差要求

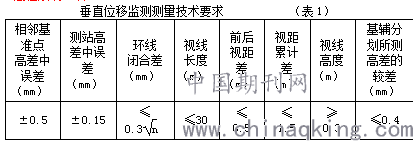

        按規範要求，監測基準網的等級為二等，高程值精確到0.1mm。垂直位移基準網采用徠卡數字水準儀DNA03配合數碼銦瓦尺進行觀測，水準儀DNA03每公裏偶然中誤差0.3mm。
        為使監測資料的方便使用，監測基準網的坐標、高程係統與施工坐標高程係統一致。

        注：n為測站數。
        三、外業水準測量步驟
        以二等水準測量為例，水準儀應當處於檢定合格期間，並且I角<15’。
        （1）安置水準儀
        保持測站至前、後視立尺點的距離，盡量讓量距相等，開始擺腳架、安置水準儀。
        整平水準儀，先使圓水準泡居中，有些水準儀還有自動安平按鈕，觀測之前，要先按一下，保證自動安平正常使用。
        （2）將後尺立於基準點之上，前尺正麵掛在勾子上。
        （3）觀測順序
        往測奇數站的觀測程序：後前前後；往測偶數站的觀測程序：前後後前；返測奇數站的觀測程序：前後後前；返測偶數站的觀測程序：後前前後。
        （4）轉站
        當一個測站完成測量之後，將後尺掛於下一個鉤子之上，前尺轉一麵掛在勾子上，重複進行這一步，直到完成整條隧道監測點測量，一般采用閉合導線回到起算基準點。
        （5）記錄
        當閉合到起算基準點後，檢測閉合差是否在規定範圍，最後一定要記錄和保存數據，防止丟失。
        四、監測頻率
        監測分為三個階段：
        1、前期階段
        按每隔2天監測一次，如果變形較大，則1天一次甚至更短。
        2、中期階段
        若變形量不大，則按每一周一次進行監測。
        3、後期階段
        隧道變形穩定，則一月進行一次。
        五、內業處理及成果報告
        這裏儀徠卡DNA03型號電子精密水準儀為例：

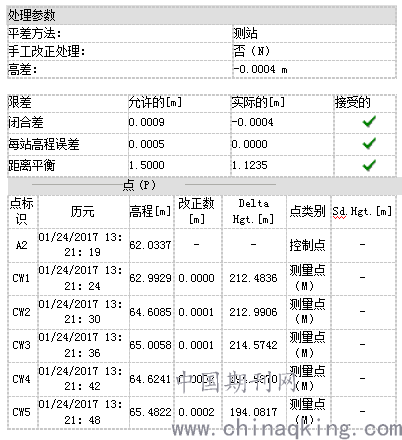

        1）外業觀測後，通過軟件進行高程平差處理，得出基準點高程、監測點高程。（注意：基準點要從甲方提供的已知點，進行往返測，將高程引至基準點，最後取高程平均值。）某次監測點結果如下：


        2）將本次高程與上次相減，得出沉降變化量，同時可以得出累計沉降量，再講沉降量除以兩次的時間差，就得出了這段時間的沉降變化速率值，從而來判斷隧道的安全性。

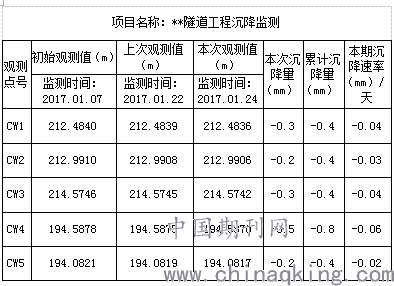

        項目名稱：**隧道工程沉降監測

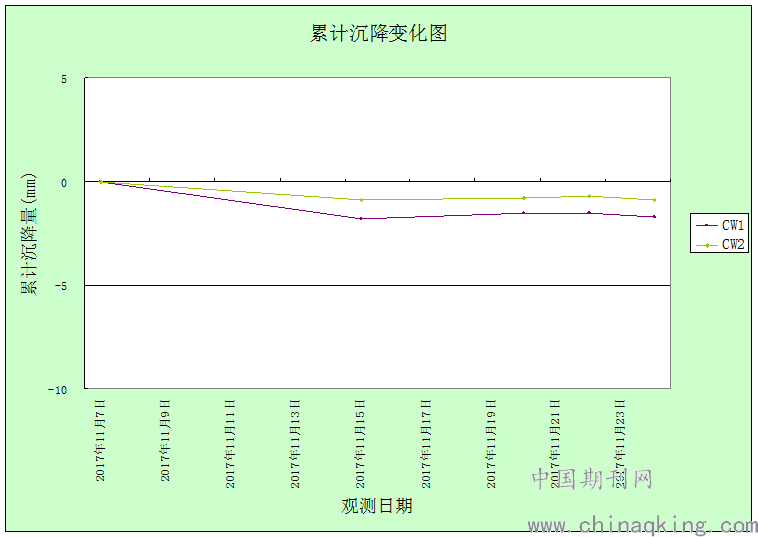

        2）為了更加形象地觀察隧道這段時間的的變化情況，所以需要繪製沉降變化圖：
